小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » ANSYS & ABAQUS » workbench中建模后实体变成了空壳是怎么回事
71/1返回列表
查看: 5883  |  回复: 6
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

cdrc1991

铜虫 (初入文坛)

[求助] workbench中建模后实体变成了空壳是怎么回事 已有1人参与

建模是用workbench 的 DM模块建模的，  如图所示， 是一块带凸起的长方体，先是进行稳态热分析，得到温度场，之后将温度场导入Static Structure 模块，导入成功，用section plane 查看剖面的温度场分布，发现几何体已经变成空壳状，接着发现之前稳态热分析模块中的几何模型也都变成了空壳状……请问这是咋回事，是否会影响分析结果？  如何调整？

workbench中建模后实体变成了空壳是怎么回事

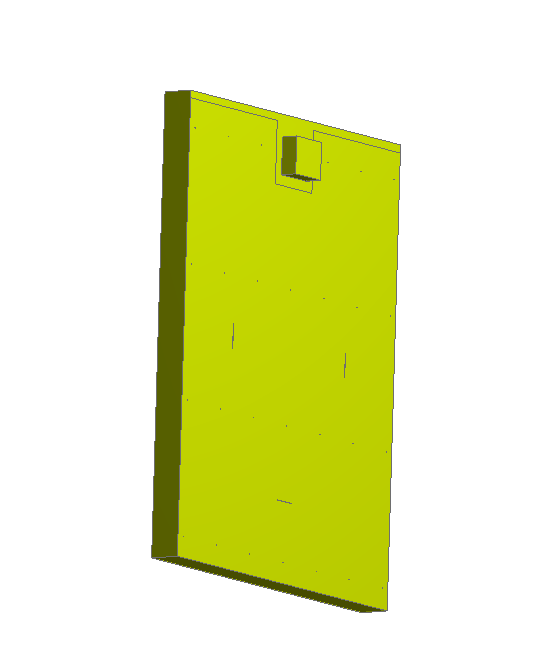

整体


workbench中建模后实体变成了空壳是怎么回事-1

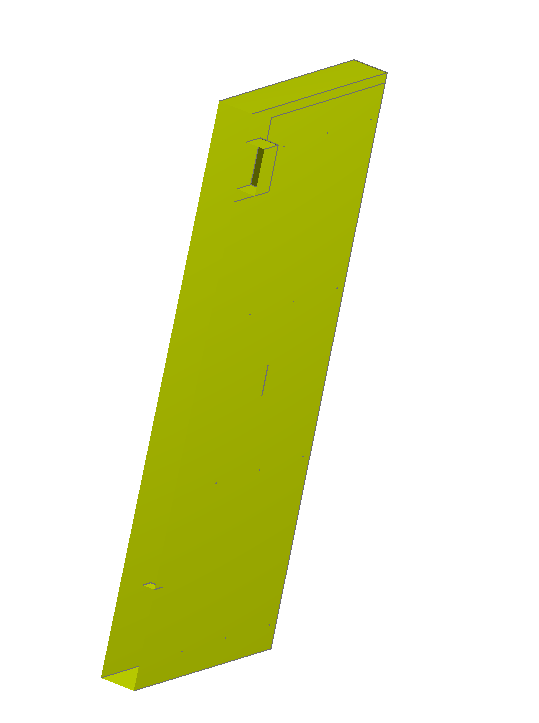

用section plane 看截面
回复此楼

» 猜你喜欢
1楼 2017-06-09 15:20:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shengpenglee

新虫 (初入文坛)
楼主解决了吗？？
赞一下 回复此楼
2楼2017-11-15 17:14:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

洪流雷

新虫 (初入文坛)
楼主问题原因找到了吗？我也遇到相似问题，就是拉伸后截面是个壳，不过我问了师兄他说可能是显示的问题，因为拉伸出来的必定是实体。
赞一下 回复此楼
3楼2017-11-16 15:10:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

洪流雷

新虫 (初入文坛)

【答案】应助回帖

楼主问题解决了吗？我也遇到相似问题，不过应该是显示问题，拉伸出来的必定是实体。
赞一下 回复此楼
4楼2017-11-16 15:12:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

倔强的小森君

新虫 (初入文坛)
我也遇到这个问题了，，现在知道是吗？
赞一下 回复此楼
5楼2018-03-26 11:11:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

爱自己liu

新虫 (初入文坛)
你好，你的问题i解决了吗，我也遇到了同样的问题
赞一下 回复此楼
6楼2019-03-13 15:22:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dantin90

金虫 (著名写手)
空窍一般是因为你的草图没有封闭 建议检查一下拉伸草图

发自小木虫IOS客户端
赞一下 回复此楼
7楼2019-03-14 00:02:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
