[求助] 求助将一个简单的工艺流程图用CAD形式画出 已有1人参与

我用亿图画了一个图出来，但是需要CAD画出整个工艺流程图，如果能帮忙万分感谢。CAD图需要A2纸大小。是做一个磷酸铁锂生产的模拟流程图。求帮助，谢谢！

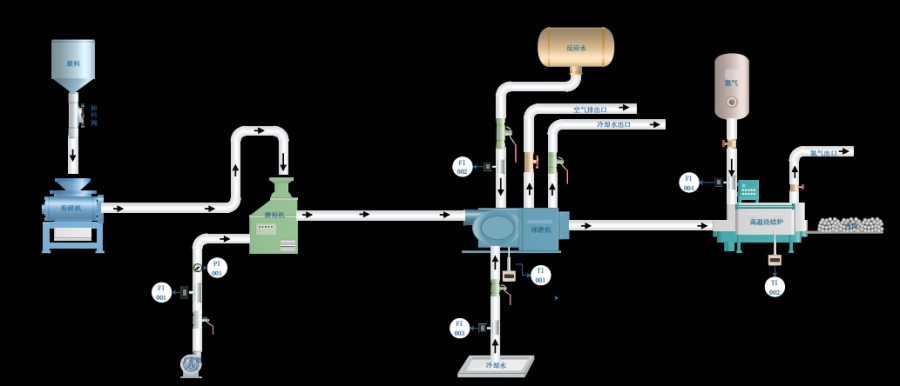

求助将一个简单的工艺流程图用CAD形式画出

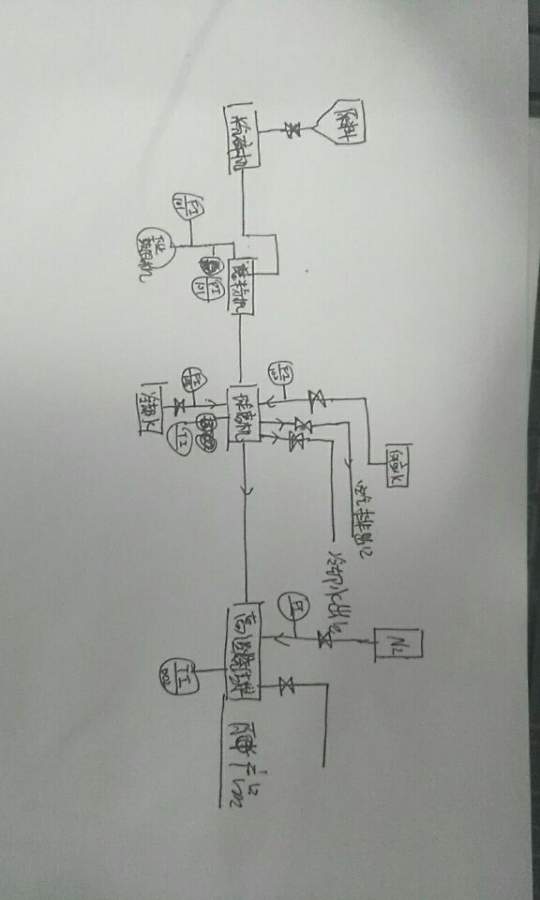

求助将一个简单的工艺流程图用CAD形式画出-1

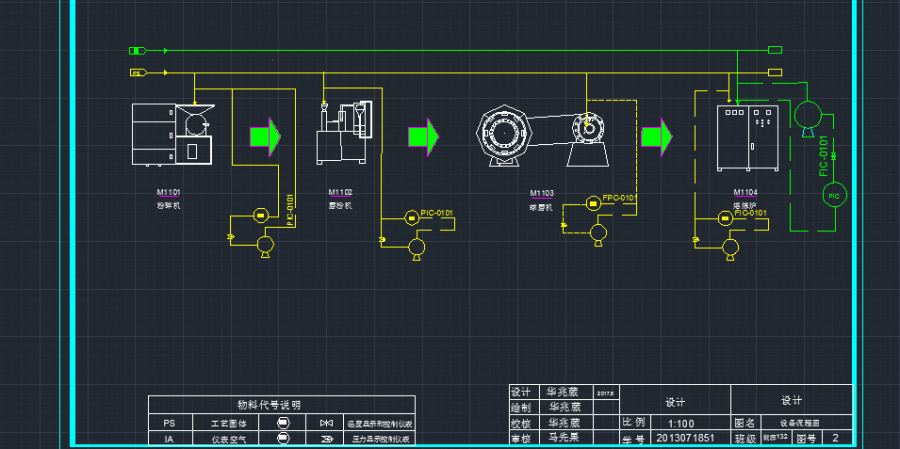

求助将一个简单的工艺流程图用CAD形式画出-2

[ Last edited by lish36 on 2017-6-8 at 23:11 ]
回复此楼

» 猜你喜欢
1楼 2017-06-08 21:22:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

煦风_luan

专家顾问 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
不知道有没有相应的格式转换软件，可以将你的格式转成dwg？你可以搜索下看看，转换软件很多，连pdf转CAD的软件都有。

不行的话就画图吧，自学不难，学会了还挺有用，找人画比较不好找。
赞一下 回复此楼
个人为小企业提供免费的设计咨询甚至概念设计服务，只希望为提高国内的化工水平，减少三废污染出一点微薄之力。
2楼2017-06-09 15:17:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zkm2008

木虫 (著名写手)
楼主，你的亿图好用吗？下载的破解版怎么不好使？
赞一下 回复此楼
3楼2017-07-09 22:19:49
