[求助] ANSYS三维模型等效为二维模型的问题已有1人参与

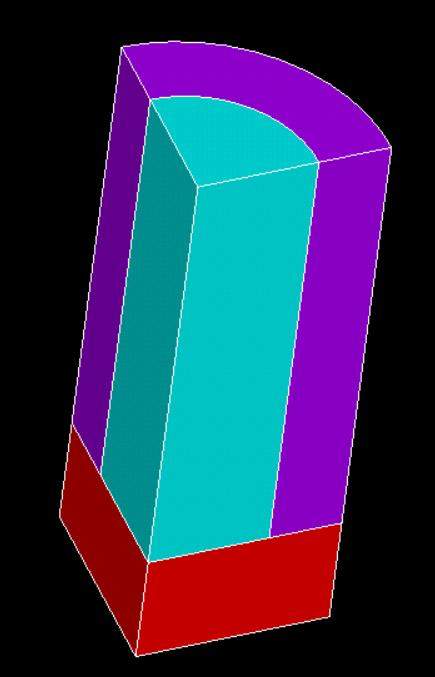

请问各位大神，像图1的三维模型能不能等效为二维模型（因为三维模拟计算量比较大），我想做的是中间蓝色部分的温度高于周围紫色和下面红色部分的温度，模拟热量从内部向周围扩散的过程，因为还有其它复杂的过程，所以希望能等效为二维模型来简化计算，不知能不能等效呢。


1楼2017-06-07 18:47:55

专家顾问 (职业作家)

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
huzhaoyao: 金币+15, ★★★很有帮助 2017-06-08 09:44:20

3D 模型能不能简化为 2D 模型，不仅要看模型本身，还要看载荷和约束条件。
你的问题，如果整个模型是完整的旋转体，可以简化为轴对称问题，否则，有点难。

2楼2017-06-08 07:32:26

新虫 (初入文坛)

引用回帖:

2楼: Originally posted by shgao20 at 2017-06-08 07:32:26
3D 模型能不能简化为 2D 模型，不仅要看模型本身，还要看载荷和约束条件。
你的问题，如果整个模型是完整的旋转体，可以简化为轴对称问题，否则，有点难。

我知道，多谢!原来我没有定义单元关键字为轴对称单元，难怪算不对呢

发自小木虫Android客户端

3楼2017-06-08 09:43:20

专家顾问 (职业作家)

引用回帖:

3楼: Originally posted by huzhaoyao at 2017-06-08 09:43:20
我知道，多谢!原来我没有定义单元关键字为轴对称单元，难怪算不对呢
...

祝你成功！

4楼2017-06-09 07:14:42
