[求助] 怎么根据i-t图作出Q-t图（电流i是一致在变化的）（如下图） 已有3人参与

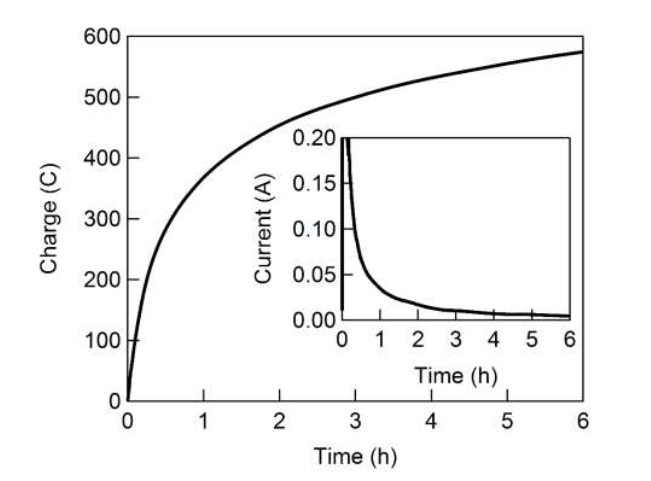

如下图，用CHI760测出i-t图，然后怎么作出Q-t图    请指点

怎么根据i-t图作出Q-t图（电流i是一致在变化的）（如下图）
回复此楼

» 猜你喜欢
1楼 2017-06-07 14:28:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蓝孔雀

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
仪器没有给出电荷量数据吗
赞一下 回复此楼
2楼2017-06-07 19:56:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

有个性

新虫 (小有名气)
引用回帖:
2楼: Originally posted by 蓝孔雀 at 2017-06-07 19:56:00
仪器没有给出电荷量数据吗

导出的数据里没有    只是在测试的时候显示实时的总库伦量
赞一下 回复此楼
3楼2017-06-12 10:55:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

solosoull

木虫 (正式写手)
你这不是恒电流，积分后就是q

发自小木虫Android客户端
赞一下 回复此楼
4楼2017-06-12 12:20:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qstat

铁虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
有个性: 金币+10, ★有帮助 2017-07-28 11:07:24

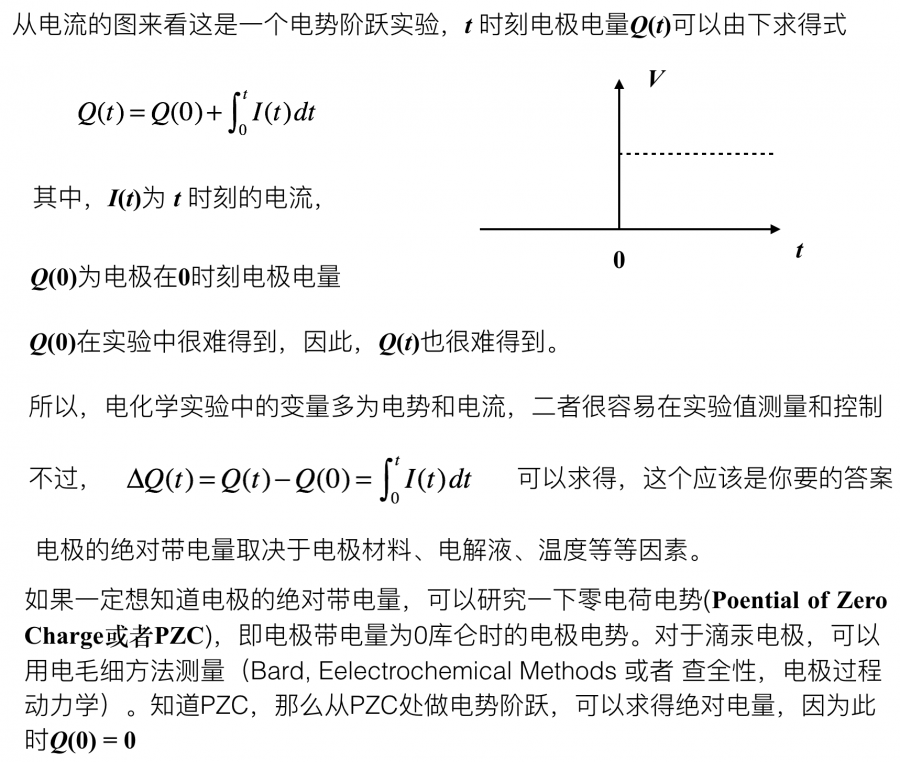

希望能有所帮助
怎么根据i-t图作出Q-t图（电流i是一致在变化的）（如下图）-1
赞一下(1人) 回复此楼
5楼2017-06-12 17:05:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

有个性

新虫 (小有名气)
引用回帖:
4楼: Originally posted by solosoull at 2017-06-12 12:20:15
你这不是恒电流，积分后就是q

请问，你会怎么用origin积分来做出这种图吗？
赞一下 回复此楼
6楼2017-06-13 12:17:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

有个性

新虫 (小有名气)
引用回帖:
5楼: Originally posted by qstat at 2017-06-12 17:05:18
希望能有所帮助


谢谢
回复此楼
7楼2017-06-13 12:17:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ljwj981

铁虫 (小有名气)

【答案】应助回帖

找一找，软件里可以直接转换。
赞一下 回复此楼
8楼2017-06-22 22:38:51
