[求助] 液流电池充放电曲线图 已有2人参与

有机液流电池：

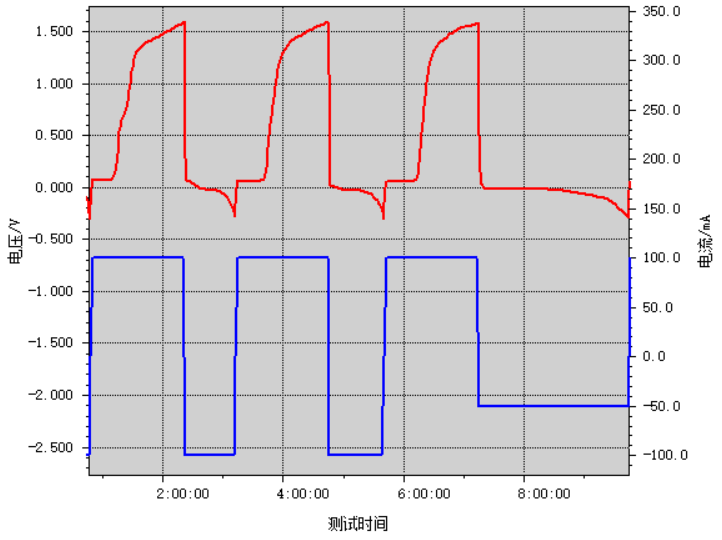

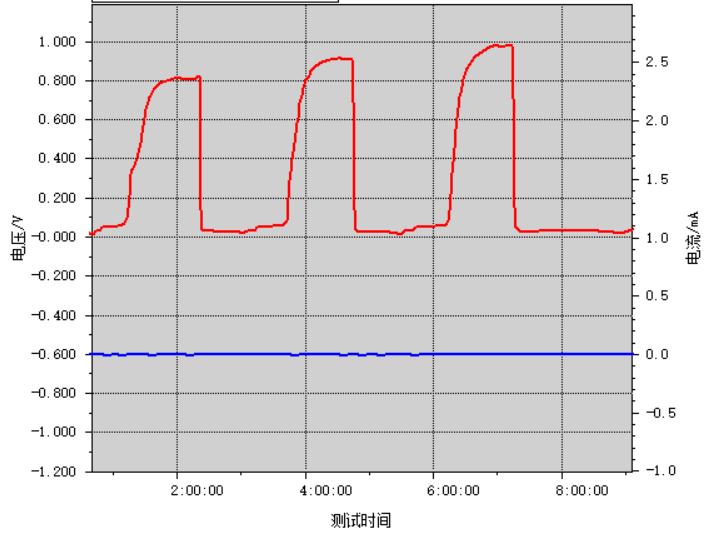

按照文献，选取了两种醌类（AQS和BQDS（染色剂））分别作为负极、正极电解液（相对于氢电极的氧化还原电位分别是0.15和0.9左右），硫酸为支持电解液，质子交换膜组装液流电池，浓度也是按照转移电子设置的2:1，通氮气。结果如图1为全电池充放电，图2为正极（BQDS）放电曲线，参比电极为饱和甘汞电极（0.244V）；图 3为负极（AQS）放电曲线。放电过程中负极颜色变化明显，充放电过程中正负极颜色均有明显变化，其中负极颜色变化较明显。
我遇到的问题是：放电电压下降非常迅速，放电中值接近于0或者＜0。阻值大是一个原因，但是负极充放电曲线趋势没毛病，正极充放电曲线趋势相应的是不是应该也是对的？图2中正极放电曲线趋势明显有问题，大家怎么看？

大家可不可以推荐一些颜色变化明显，比较适用于这种有机体系的正极电解液（氧化还原电位＞0.7 ）？
（最近试了铁氰化钾，一个是相对负极电位差不大，一个是太容易变质，不太成功。。。）
或者就是一对成熟正负极电解液，新手急需上路，感激不尽！

液流电池充放电曲线图


液流电池充放电曲线图-1


液流电池充放电曲线图-2
回复此楼

» 猜你喜欢
1楼 2017-06-06 22:02:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lucky物语

新虫 (初入文坛)
补充：负极电解液参比电极为饱和硫酸亚汞电极（0.625V）
赞一下(1人) 回复此楼
2楼2017-06-06 22:04:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lucky物语

新虫 (初入文坛)
顶下
回复此楼
3楼2017-06-07 11:08:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

肆小鬼

新虫 (初入文坛)
我也是做液流电池的，我在恒流充电时，电压不升高，反而逐渐下降。停止电解液的流动，电压是会上升的，但是一旦电解液流动起来，电压就降低，我试着改变流速也不起作用。你知道怎么解决么？

发自小木虫IOS客户端
赞一下 回复此楼
4楼2017-06-10 23:11:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lucky物语

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by 肆小鬼 at 2017-06-10 23:11:51
我也是做液流电池的，我在恒流充电时，电压不升高，反而逐渐下降。停止电解液的流动，电压是会上升的，但是一旦电解液流动起来，电压就降低，我试着改变流速也不起作用。你知道怎么解决么？
...

没遇到过这个问题，感觉是你流速太快溶液混合比较快，所以初期上升慢？但整体趋势肯定是上升的。我的问题相反是电压和效率上不去

发自小木虫Android客户端
赞一下 回复此楼
5楼2017-06-13 12:52:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

肆小鬼

新虫 (初入文坛)

【答案】应助回帖

引用回帖:
5楼: Originally posted by lucky物语 at 2017-06-13 12:52:06
没遇到过这个问题，感觉是你流速太快溶液混合比较快，所以初期上升慢？但整体趋势肯定是上升的。我的问题相反是电压和效率上不去
...

充电的过程电压一直在下降，用大电流才能上升。但是放电过程中，这么大的电流又放不出来。

发自小木虫IOS客户端
赞一下 回复此楼
6楼2017-06-15 11:40:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

北冥有鱼1994

新虫 (初入文坛)

【答案】应助回帖

咱们要不做有机液流电池的建个群交流一下吧，我也有好多问题
赞一下 回复此楼
7楼2018-01-11 22:50:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

高林宁

新虫 (小有名气)
师姐您好，您能推荐一些充放电性能好的电对吗？谢谢谢谢

发自小木虫Android客户端
赞一下 回复此楼
8楼2018-09-25 16:27:32
