小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 电化基础 » 阻抗谱，模拟图与曲线重合度好但误差大，模拟图与曲线偏差很大但误差很小，该如何取舍
191/2返回列表12下一页
查看: 4973  |  回复: 18
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

wangoodly

木虫 (正式写手)

[求助] 阻抗谱，模拟图与曲线重合度好但误差大，模拟图与曲线偏差很大但误差很小，该如何取舍 已有1人参与

本人新手，做电化学阻抗抗分析，采用双相钢，在开路电位下测量，25℃，扰动电压10mV，频率范围10mv~100000Hz。介质为Nacl溶液，采用Fecl3时也有同样的结果。
      用ZSimWin进行拟合时，
      采用等效电路R(Q(R(QR)))时，模拟图与曲线重合度好但参数误差大；如下图所示1-1,1-1-1
      采用等效电路R(QR)时，模拟图与曲线偏差很大但参数误差很小；如下图所示2-1,2-1-1
      请教各位大神，
      1、遇到此种情况该如何去啥？
       2、这两种等效电路是否正确，如不正确，该选何种等效电路？
      3、麻烦大神帮忙分析下，各电路元件的物理意义？或提供下该如何分析该体系？以便我学习理解。
     在此谢谢了！

阻抗谱，模拟图与曲线重合度好但误差大，模拟图与曲线偏差很大但误差很小，该如何取舍

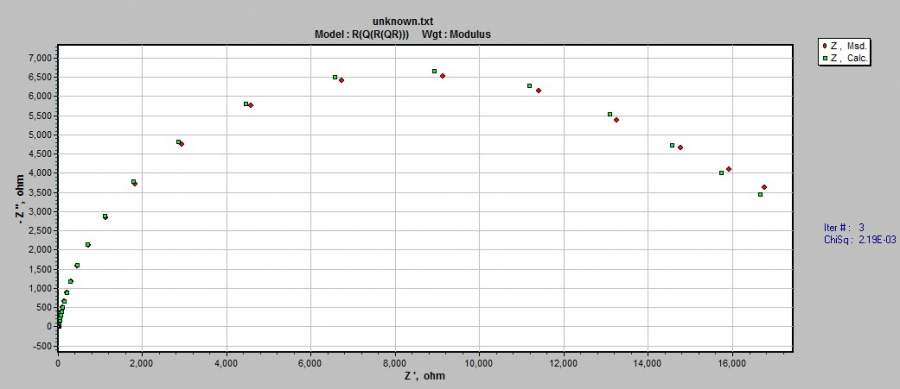

1-1.jpg 拟合电路模拟图（绿色点）与试验实测线（红色点）重合度很好但参数误差大，


阻抗谱，模拟图与曲线重合度好但误差大，模拟图与曲线偏差很大但误差很小，该如何取舍-1

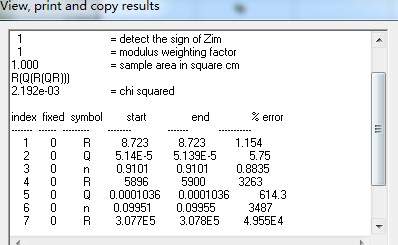

1-1-1.jpg   拟合采用的等效电路R(Q(R(QR)))时，各参数的值及误差，个别误差很大


阻抗谱，模拟图与曲线重合度好但误差大，模拟图与曲线偏差很大但误差很小，该如何取舍-2

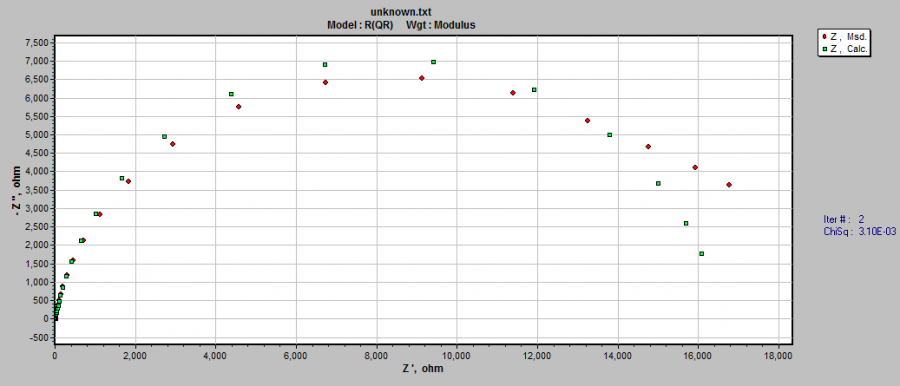

2-1.png  拟合电路模拟图（绿色点）与试验实测线（红色点）重合度不太好但参数误差小，


阻抗谱，模拟图与曲线重合度好但误差大，模拟图与曲线偏差很大但误差很小，该如何取舍-3

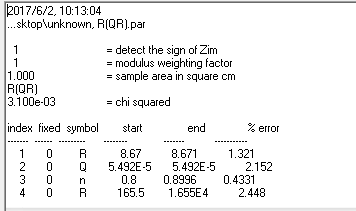

2-1-1.png  拟合采用的等效电路R(QR)时，各参数的值及误差。误差都小于10%
回复此楼

» 收录本帖的淘帖专辑推荐

电化学与电催化

» 猜你喜欢
相信自己！
1楼 2017-06-05 10:09:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

铭刻

至尊木虫 (著名写手)
可是按说重合度好的话，不应该误差大啊，我昨天也分析了一个，重合度很小，误差也很小。你这样，在换个软件拟合，并且尽量迭带，不要用这种不能设定初始值的软件。

发自小木虫IOS客户端
赞一下(2人) 回复此楼
13楼2017-06-06 13:43:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蓝孔雀

木虫 (正式写手)
引用回帖:
14楼: Originally posted by Jackcd12 at 2017-06-06 15:51:39
1. bode相位图可以帮助判断时间常数的多少，从而帮助选择等效电路；
2. R（QR）拟合误差小于R(CR),曲线重合度差不多，就选择R（QR）。不过，你可以尝试手动设置初始值：n, 或R,参考自动拟合的n 或R数值，适当变动 ...

一般情况下选择Q，因为在溶液中同时有容抗和阻抗，Q你可以理解成为一个介于这俩之间的一个元件，而选择C则固定为电容，我觉得C这种情况用在固相里面可能更合适，溶液中一律选择Q。
赞一下(2人) 回复此楼
18楼2017-06-07 16:19:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

生命之子

新虫 (正式写手)
这个看不出来，需要放bode图看看。再说等效电路图只是用于拟合数据，一个图谱可能有几种等效电路图都合适。具体问题具体分析。

发自小木虫IOS客户端
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

wangoodly
3楼2017-06-05 11:58:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

铭刻

至尊木虫 (著名写手)
我还是觉得第一张图拟合出来的更合适

发自小木虫IOS客户端
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

wangoodly
10楼2017-06-06 09:18:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)
引用回帖:
8楼: Originally posted by wangoodly at 2017-06-06 08:30:23
1、根据阻抗谱形状，是不是因为Bode图中的相位只有一个峰，应该只有一个时间常数，所以等效电路R(QR)比较合适？
2、采用R(CR)，误差及重合度都不及R(QR)，图片见楼下，是不是应该选择R(QR)这个等效电路？
3、如选 ...

1. bode相位图可以帮助判断时间常数的多少，从而帮助选择等效电路；
2. R（QR）拟合误差小于R(CR),曲线重合度差不多，就选择R（QR）。不过，你可以尝试手动设置初始值：n, 或R,参考自动拟合的n 或R数值，适当变动它们，只改变其中之一，看看曲线重叠度有没有变化。
3.R（QR）的物理意义，你理解的是正确的，不过，有时候，根据体系的不同，R也可以总体视为极化电阻（包括电荷转移和膜电阻）。
赞一下(1人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
14楼2017-06-06 15:51:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蓝孔雀

木虫 (正式写手)
引用回帖:
4楼: Originally posted by wangoodly at 2017-06-05 12:06:16
帮看看

...

根据你这个图，相位图只有一个拐点，基本可以判断只有一个时间常数Q，因此不要选择有多个Q的电路。另外，如果你的体系，开路电位测的同时，不发生化学反应的话，基本的R(QR)电路应该最合适。
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

wangoodly
17楼2017-06-07 16:14:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

wangoodly

木虫 (正式写手)
@jackcd12
回复此楼
相信自己！
2楼2017-06-05 10:11:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangoodly

木虫 (正式写手)
送红花一朵
引用回帖:
3楼: Originally posted by 生命之子 at 2017-06-05 11:58:48
这个看不出来，需要放bode图看看。再说等效电路图只是用于拟合数据，一个图谱可能有几种等效电路图都合适。具体问题具体分析。

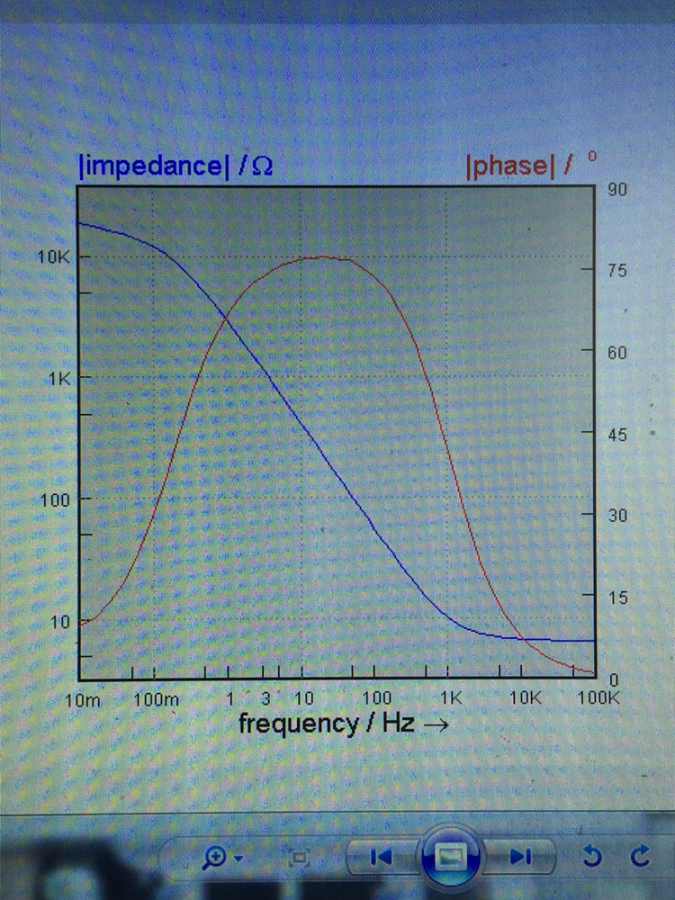

帮看看
阻抗谱，模拟图与曲线重合度好但误差大，模拟图与曲线偏差很大但误差很小，该如何取舍-4



发自小木虫IOS客户端
赞一下 回复此楼
相信自己！
4楼2017-06-05 12:06:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangoodly

木虫 (正式写手)
自己顶！
回复此楼
相信自己！
5楼2017-06-05 16:15:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangoodly

木虫 (正式写手)
@jackcd12
回复此楼
相信自己！
6楼2017-06-05 16:16:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ...
感谢参与，应助指数 +1
wangoodly: 金币+100, ★★★★★最佳答案 2017-06-06 08:19:02
引用回帖:
6楼: Originally posted by wangoodly at 2017-06-05 16:16:31
@jackcd12

根据阻抗谱形状，第二个等效电路比较合适，误差小是一个重要标志，曲线重叠是次要的，你可以把Q改成C试一试，看看误差和重叠度如何。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
7楼2017-06-05 20:04:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangoodly

木虫 (正式写手)
引用回帖:
7楼: Originally posted by Jackcd12 at 2017-06-05 20:04:16
根据阻抗谱形状，第二个等效电路比较合适，误差小是一个重要标志，曲线重叠是次要的，你可以把Q改成C试一试，看看误差和重叠度如何。...

1、根据阻抗谱形状，是不是因为Bode图中的相位只有一个峰，应该只有一个时间常数，所以等效电路R(QR)比较合适？
2、采用R(CR)，误差及重合度都不及R(QR)，图片见楼下，是不是应该选择R(QR)这个等效电路？
3、如选择R(QR)这个等效电路，物理意义分别为：溶液电阻、与钝化膜有关的常相位元件、电荷转移电阻。这样是否合适？或应该是其他物理意义？请帮点拨点拨，谢谢！
赞一下 回复此楼
相信自己！
8楼2017-06-06 08:30:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangoodly

木虫 (正式写手)
引用回帖:
7楼: Originally posted by Jackcd12 at 2017-06-05 20:04:16
根据阻抗谱形状，第二个等效电路比较合适，误差小是一个重要标志，曲线重叠是次要的，你可以把Q改成C试一试，看看误差和重叠度如何。...

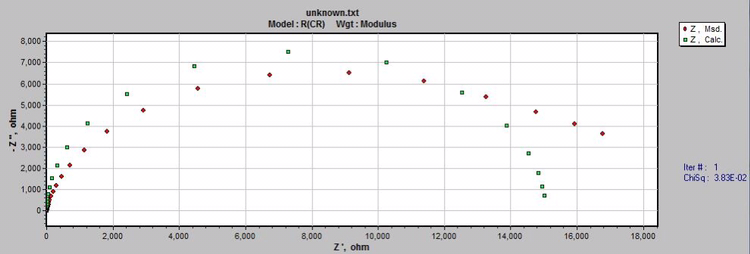

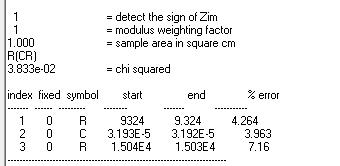

拟合图及误差见下图
阻抗谱，模拟图与曲线重合度好但误差大，模拟图与曲线偏差很大但误差很小，该如何取舍-5


阻抗谱，模拟图与曲线重合度好但误差大，模拟图与曲线偏差很大但误差很小，该如何取舍-6



发自小木虫IOS客户端
赞一下 回复此楼
相信自己！
9楼2017-06-06 08:31:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
