[求助] 关于网格输入fluent时的网格缩放问题 已有1人参与

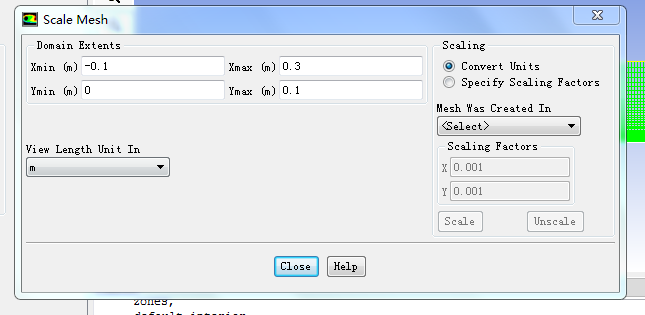

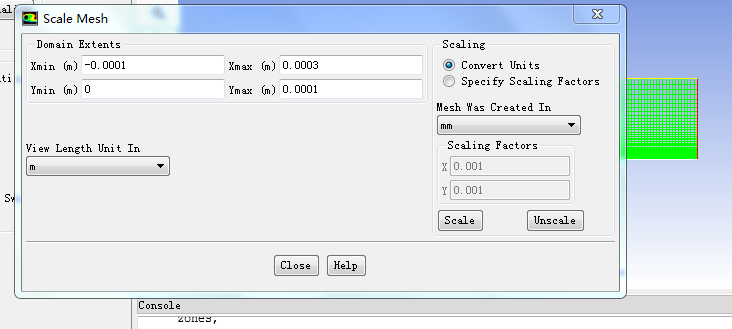

不大明白这个网格缩放到底有啥用，第一个图是网格刚导入的时候点击scale后的对话框，标明了模型尺寸，第二个图是我在mesh was crested in 这一项里选择了mm，然后我发现原来模型尺寸变了，这个mesh was crested in指的是网格创建的尺寸吗？为什么我的模型整体尺寸也变了？求助大家了。

关于网格输入fluent时的网格缩放问题
图像 1.png


关于网格输入fluent时的网格缩放问题-1
图像 2.png
回复此楼

» 猜你喜欢
哈哈
1楼 2017-06-03 10:00:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shimgmg

禁虫 (著名写手)
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
小叶子abc: 金币+20, ★★★很有帮助 2017-06-03 14:48:56
本帖内容被屏蔽
2楼2017-06-03 10:24:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小叶子abc

银虫 (正式写手)
引用回帖:
2楼: Originally posted by shimgmg at 2017-06-03 11:24:24
created in 指你划分网格时几何尺寸，放缩目的是和你的实际尺寸对应，变的不止是网格还有几何，几何也就是你说的整体，你就看domain范围按照他下面的单位显示的是不是你实际尺寸即可，不行再放缩进行修改
...

就是说，当我导入模型后，如果发现网格尺寸分布的区域合适，就不用尺寸缩放了是吧
赞一下 回复此楼
哈哈
3楼2017-06-03 17:06:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shimgmg

禁虫 (著名写手)
本帖内容被屏蔽
4楼2017-06-04 13:48:46
