[求助] 我分析出来的模态振型图,可是不会解读 已有1人参与

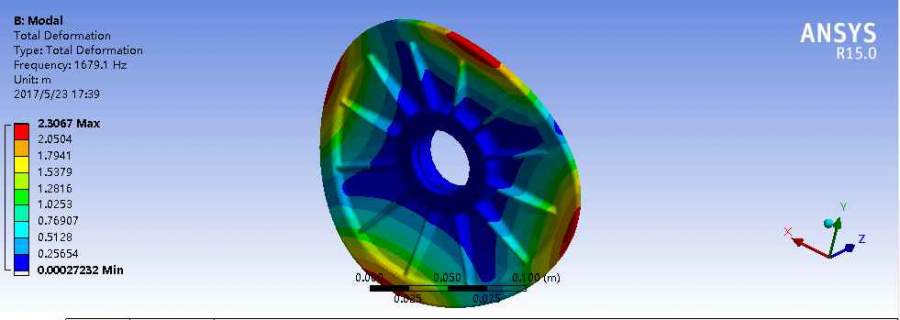

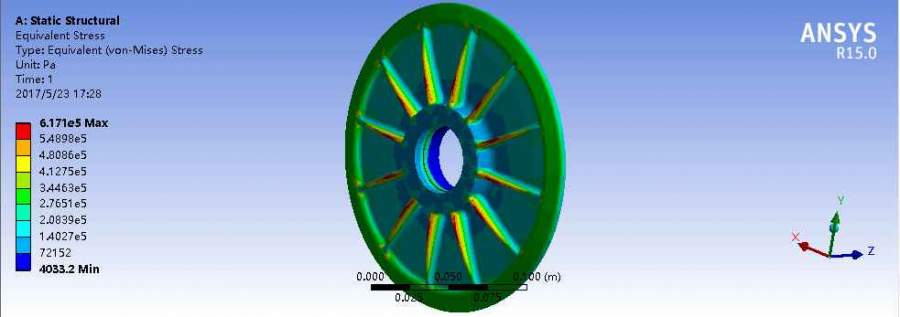

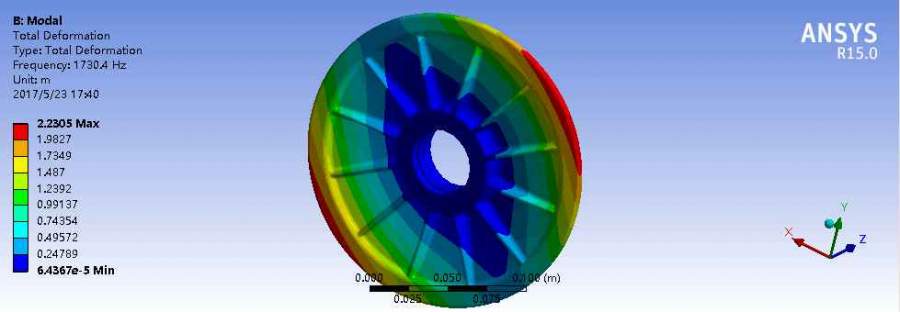

就是,怎么看,摆动,扭曲之类的,二阶是摆动还是扭曲,第一张是等效应力云图,第二张是二阶的,第三张是4阶

我分析出来的模态振型图,可是不会解读


我分析出来的模态振型图,可是不会解读-1


我分析出来的模态振型图,可是不会解读-2


发自小木虫Android客户端
回复此楼

» 猜你喜欢

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

感谢参与,应助指数 +1
可以在常用后处理中显示各阶振型,把比例因子设置大一些,把模型旋转到不同方向进行观察比较,比较好判断。
  也可以使用 ANSYS 的动画功能,判断不同振型的振动方式。
2楼2017-06-04 08:33:25
