[求助]
fluent新人求助
|
|

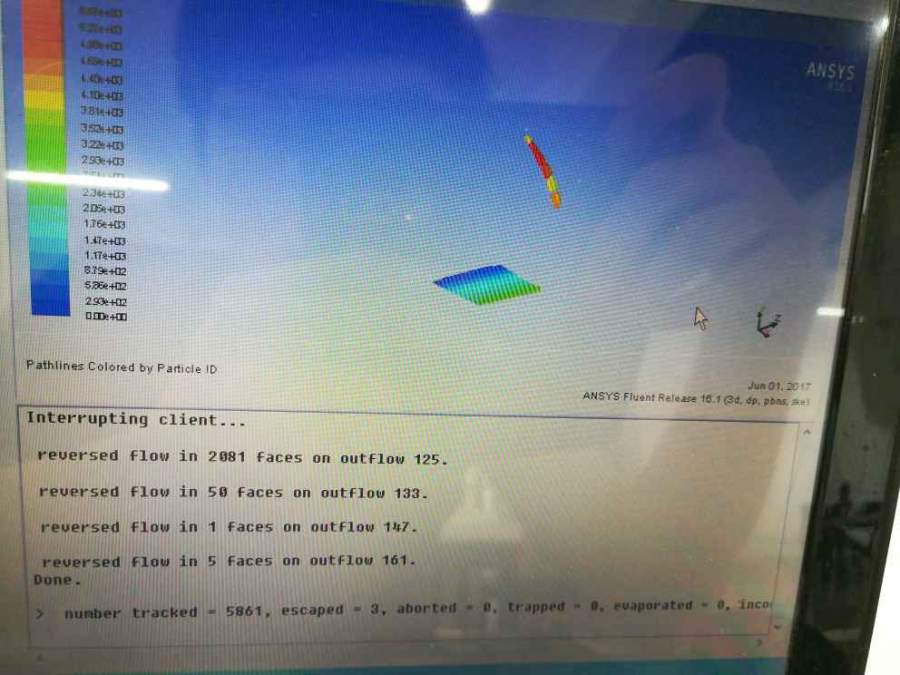

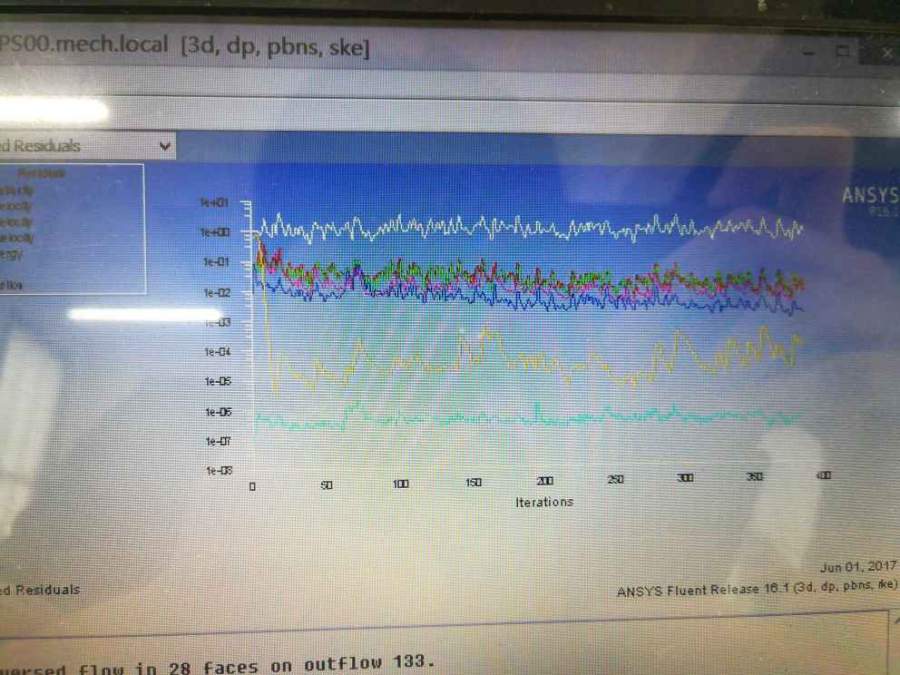

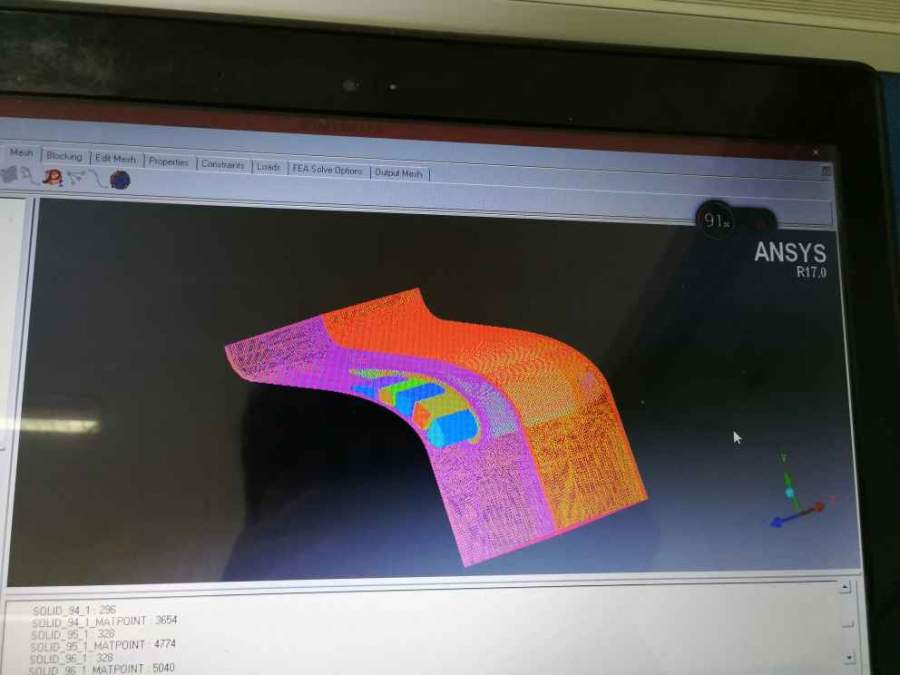

模拟带直肋涡轮机叶片在流场中流体流动换热。 网格分三块，主流用icem制作的结构化六面体网格，叶片固体域和五条内冷通道都用workbench划分的非结构化网格，三部分网格组装模型如图一。现在的问题是，单独拿主流或者五个通道的模型做简单的流体流通模拟的结果都没问题，但是三部分组合起来流动换热模拟就有问题，如图粒子流线图只在主流和通道的一小部分存在。 不知道可能是哪方面的问题会出现如此的结果，请各位大佬指导一下。 ke模型enhanced wall treatment    发自小木虫Android客户端 |
