[求助] workbench中直角改为圆弧之后，怎么反而应力变大 已有3人参与

为什么把底部改为圆弧之后，同样的条件，应力反而增大了，这什么情况，各位大神，跪求！！！！！！！

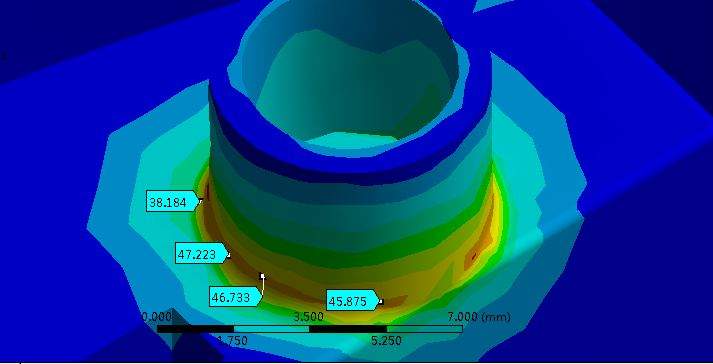

workbench中直角改为圆弧之后，怎么反而应力变大

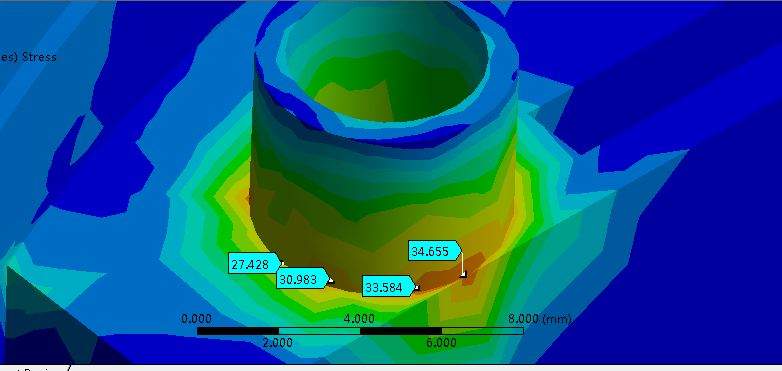

workbench中直角改为圆弧之后，怎么反而应力变大-1
回复此楼

» 猜你喜欢
1楼 2017-06-02 11:37:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

underbless

铜虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
看来你导圆角之前是个应力奇异现象  不导圆角 你无论如何细化都不会得到收敛的解
倒圆角之后如果你细化局部网格得到了收敛的解  那么久可以说是当前模型的精确结果了
赞一下(2人) 回复此楼
哀民生之多艰
9楼2017-06-04 11:05:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ftc_简单

银虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
准确的说应该是 直角变成了圆角，在你的圆角处网格比直角处细化了很多，导致网格应力值计算更大了，这个误差是应力畸变的，不能作为真实值
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

戊血雨奕
承接各类优化设计项目，百度乐仿腾讯课堂，海量教程等你来看
4楼2017-06-02 15:31:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

本帖仅楼主可见
赞一下
7楼2017-06-02 20:12:09
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

tony123321

金虫 (正式写手)
建议将网格的图片贴出了。
赞一下(1人) 回复此楼
8楼2017-06-04 10:25:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

FlyingAndy

禁虫 (小有名气)
本帖内容被屏蔽
10楼2017-06-04 11:33:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

g57410000

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
看起来网格划分不够细，应力计算精度不够
赞一下 回复此楼
微信公众号acoustic-world
2楼2017-06-02 13:04:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

戊血雨奕

新虫 (初入文坛)
好的，谢谢，我试试加密网格
赞一下 回复此楼
3楼2017-06-02 14:46:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

戊血雨奕

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by ftc_简单 at 2017-06-02 15:31:14
准确的说应该是 直角变成了圆角，在你的圆角处网格比直角处细化了很多，导致网格应力值计算更大了，这个误差是应力畸变的，不能作为真实值

奥，好像是的，那这个怎么办呢，我们倒圆角就是让他们的应力减小，这应力增大了，这怎么处理，求求求，这都折磨我几星期了！！！！谢谢谢谢
赞一下 回复此楼
5楼2017-06-02 18:51:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

戊血雨奕

新虫 (初入文坛)
送红花一朵
引用回帖:
4楼: Originally posted by ftc_简单 at 2017-06-02 15:31:14
准确的说应该是 直角变成了圆角，在你的圆角处网格比直角处细化了很多，导致网格应力值计算更大了，这个误差是应力畸变的，不能作为真实值

这个应该怎么处理，其他的例子怎么感觉直接变圆角应力就变小了，谢谢
赞一下 回复此楼
6楼2017-06-02 18:53:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
