[求助] TEM表征，图b的晶粒尺寸为20nm，但是图a中看出大约为50nm，这是为什么？ 已有2人参与

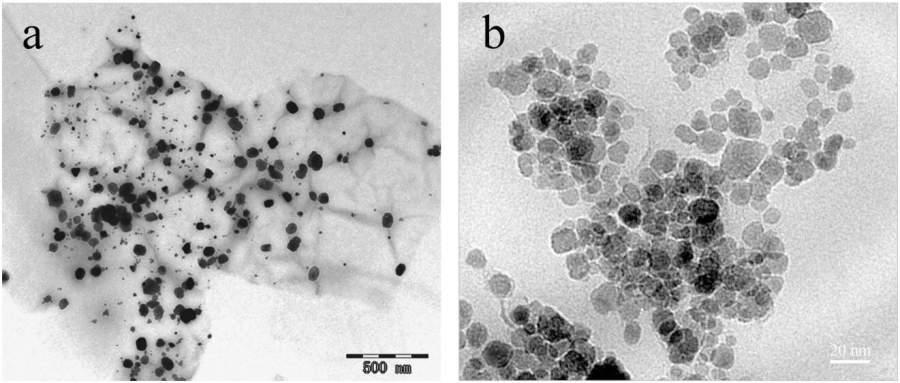

TEM表征，ab为同一种物质。图b的晶粒尺寸为20nm，但是图a中看出大约为50nm，这是什么原因？谢谢~~

TEM表征，图b的晶粒尺寸为20nm，但是图a中看出大约为50nm，这是为什么？
回复此楼

» 猜你喜欢
1楼 2017-06-01 22:40:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

箴言岩研颜妍

新虫 (初入文坛)
你用什么看的，目测吗

发自小木虫Android客户端
赞一下 回复此楼
2楼2017-06-01 23:05:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

感谢参与，应助指数 +1
因为颗粒存在硬团聚现象，当放大倍数太小时由于电子束穿透能力有限，使得团聚的颗粒群看起来像一个颗粒，从而使观察到的颗粒粒径显得大一些。
赞一下 回复此楼
3楼2017-06-01 23:38:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

macroH

银虫 (正式写手)
第一张图倍率太小，量测误差较大

发自小木虫Android客户端
赞一下 回复此楼
4楼2017-06-01 23:54:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

关关神奇

金虫 (小有名气)
引用回帖:
2楼: Originally posted by 箴言岩研颜妍 at 2017-06-01 23:05:52
你用什么看的，目测吗

恩 目测的
回复此楼
5楼2017-06-02 08:40:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

关关神奇

金虫 (小有名气)
引用回帖:
3楼: Originally posted by peterflyer at 2017-06-01 23:38:58
因为颗粒存在硬团聚现象，当放大倍数太小时由于电子束穿透能力有限，使得团聚的颗粒群看起来像一个颗粒，从而使观察到的颗粒粒径显得大一些。

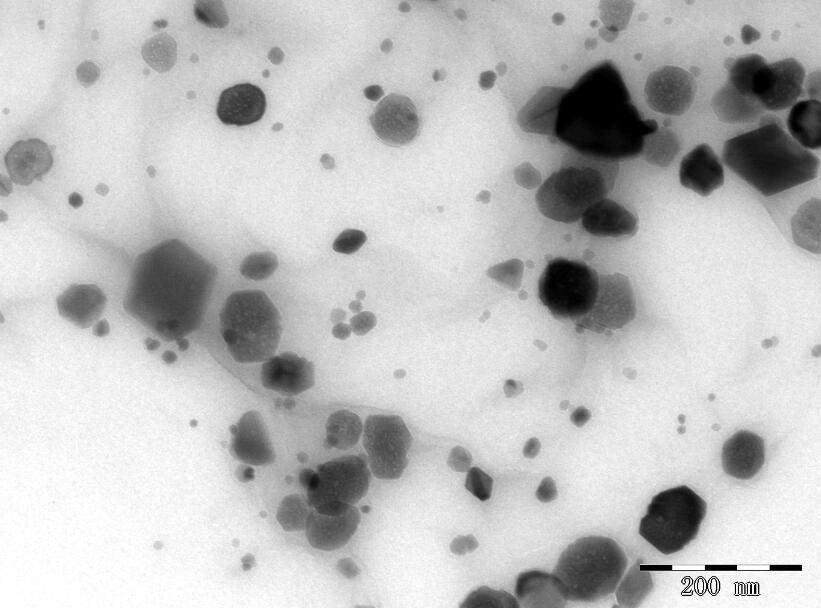

好的，非常感谢。还想请教一下，为什么硬团聚后有些团聚体的形状非常规则？比如下图中的六方、四方、三角状。
TEM表征，图b的晶粒尺寸为20nm，但是图a中看出大约为50nm，这是为什么？-1
赞一下 回复此楼
6楼2017-06-02 09:11:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

关关神奇

金虫 (小有名气)
引用回帖:
4楼: Originally posted by macroH at 2017-06-01 23:54:19
第一张图倍率太小，量测误差较大

好的谢谢
回复此楼
7楼2017-06-02 09:15:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

舞老三

铁杆木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
我认为你可以从图一截图，改用和图2 同样大的比例尺，这样才可以去比较
赞一下 回复此楼
Nothingisimpossibletoawillingheart.
8楼2017-06-04 20:14:06
