[求助] 拉伸断口形貌如下，怎么分析是何种断裂 已有2人参与

材料是低碳马氏体钢。图1,2 实在室温下进行的拉伸。

图3,4 和图5，6，是两个不同条加热条件下进行的高温拉伸。 请问一下三种端口算是何种断裂。怎么具体分析。谢谢

拉伸断口形貌如下，怎么分析是何种断裂

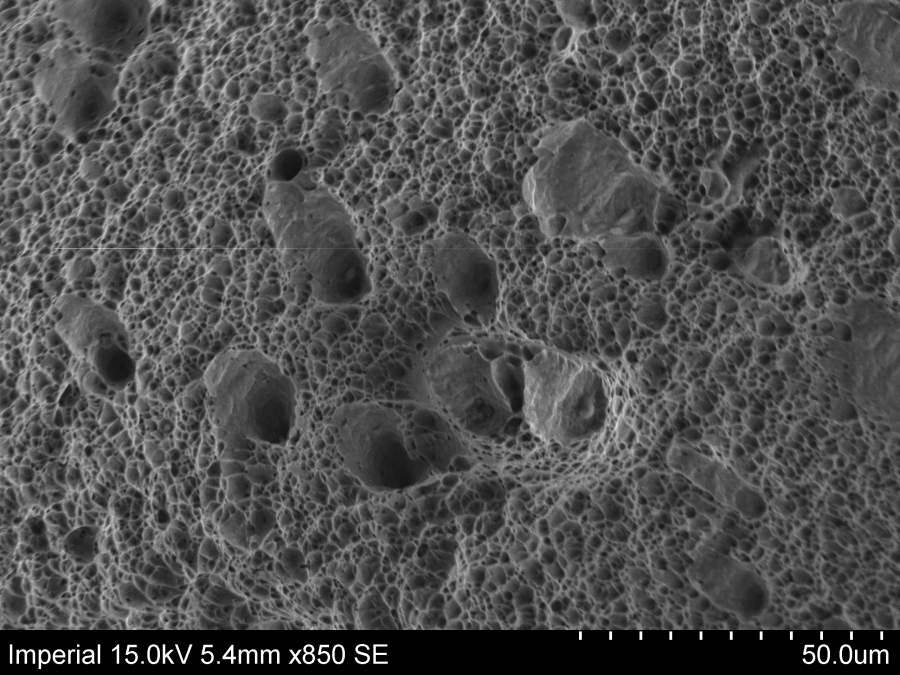

图1


拉伸断口形貌如下，怎么分析是何种断裂-1

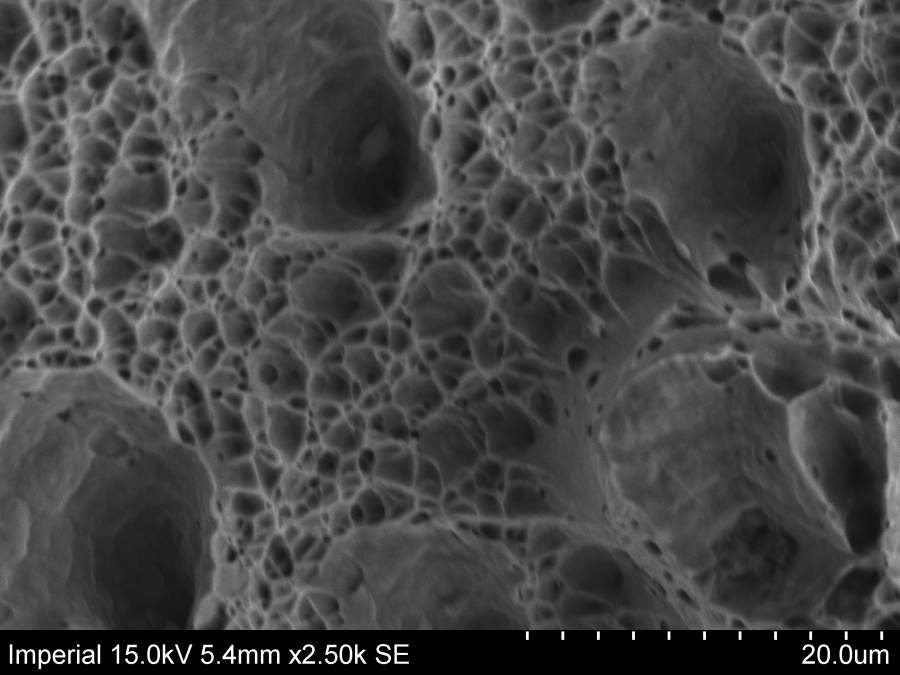

图2


拉伸断口形貌如下，怎么分析是何种断裂-2

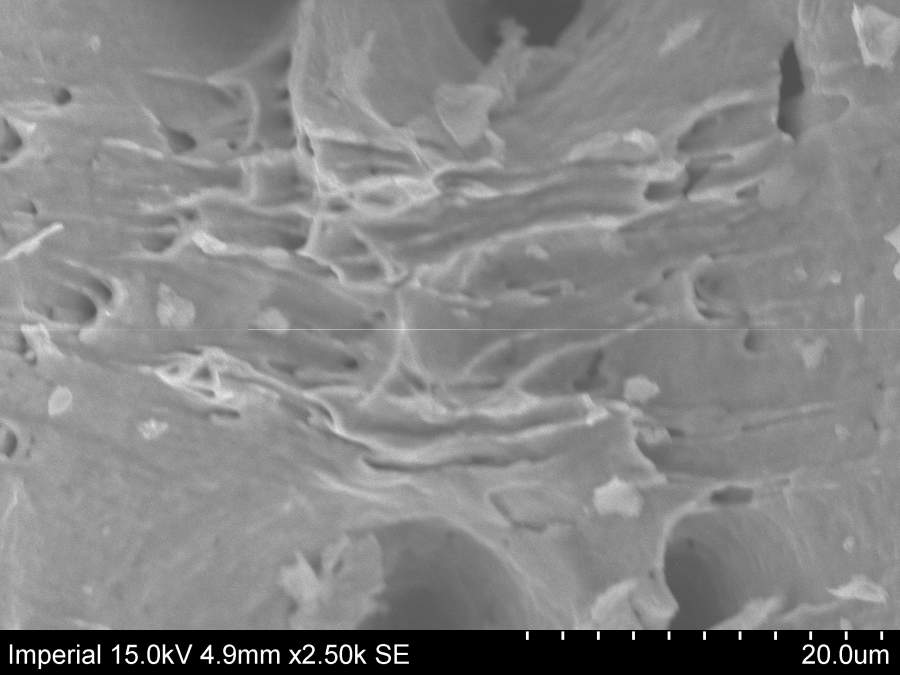

图3


拉伸断口形貌如下，怎么分析是何种断裂-3
图4


拉伸断口形貌如下，怎么分析是何种断裂-4
图5


拉伸断口形貌如下，怎么分析是何种断裂-5
图6
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2017-05-31 23:33:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jakezs

铁虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
首先对断口形貌进行评判 ，图1/2是准解理断裂形貌，韧窝+解理。图3/4/5/6是韧窝形貌，韧窝大小说明塑性程度的差别，韧窝越大，塑性越差。
赞一下 回复此楼
workhardplayhard
2楼2017-06-01 11:31:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

100007

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by jakezs at 2017-06-01 11:31:01
首先对断口形貌进行评判 ，图1/2是准解理断裂形貌，韧窝+解理。图3/4/5/6是韧窝形貌，韧窝大小说明塑性程度的差别，韧窝越大，塑性越差。

韧窝越大 塑性越好
赞一下(1人) 回复此楼
成功是失败的麻麻
3楼2017-06-01 13:55:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

syhwawa

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by jakezs at 2017-06-01 11:31:01
首先对断口形貌进行评判 ，图1/2是准解理断裂形貌，韧窝+解理。图3/4/5/6是韧窝形貌，韧窝大小说明塑性程度的差别，韧窝越大，塑性越差。

那可以说明图一二的材料韧性较差，图三四其次，图四五韧性最好吗？
赞一下 回复此楼
4楼2017-06-01 18:23:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

uzixing

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
1、2感觉是剪切脆性断裂为主，韧窝取向也与剪切力方向有关系。
赞一下 回复此楼
5楼2017-06-02 15:57:37
