[求助] 通过电化学阻抗谱测量样品的介电常数（实部and虚部） 已有1人参与

如题，求问如何通过电化学阻抗谱测量样品的介电常数。我们现在将样品压片然后在两端涂银电极，这样应该可以看作是个平板电容器，在获得阻抗谱（比如说100Hz到100MHz）后，如何获得该样品的复介电常数（包括实部和虚部）。

谢谢！
回复此楼

» 猜你喜欢
gq0502
1楼 2017-05-31 10:20:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
1.  如果你用阻抗谱分析仪测试的话，软件里面的数据表达形式有多种：阻抗（实部，虚部，相位角），介电常数，导电率等，你可以根据需要选择数据类型。
  2. 如果用电化学工作站测试的话，需要根据公式将阻抗（实部和虚部）数据转换成介电常数（实部和虚部），你可以参考测陶瓷的介电常数的文章。
赞一下(1人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
2楼2017-05-31 11:12:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ...
gq0502: 金币+200, ★★★★★最佳答案, 谢谢！ 2017-05-31 18:55:32
从阻抗数据计算介电常数，从很多关于材料的介电特性测试的文献和一些介电性的外文书中都可以找到。
  介电常数（复数）=介电常数实部（通常所说的介电常数）+j介电常数虚部
介电常数实部=1/(2*pi*f*e0)*(阻抗虚部/（阻抗模量）^2)* (d/A)
   eo:真空介电常数
   d:介质的厚度，
   A：面积
介电常数的虚部=1/(-j*2*pi*f*e0)*(阻抗实部/（阻抗模量）^2)* (d/A)
  你可以从电容数据计算，其实，直接用阻抗数据就可以了。
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

15楼de欧巴
Themoreamanlearns,themoreheknowshisignorance!
5楼2017-05-31 12:27:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

gq0502

木虫 (正式写手)
引用回帖:
2楼: Originally posted by Jackcd12 at 2017-05-31 11:12:03
1.  如果你用阻抗谱分析仪测试的话，软件里面的数据表达形式有多种：阻抗（实部，虚部，相位角），介电常数，导电率等，你可以根据需要选择数据类型。
  2. 如果用电化学工作站测试的话，需要根据公式将阻抗（实部 ...

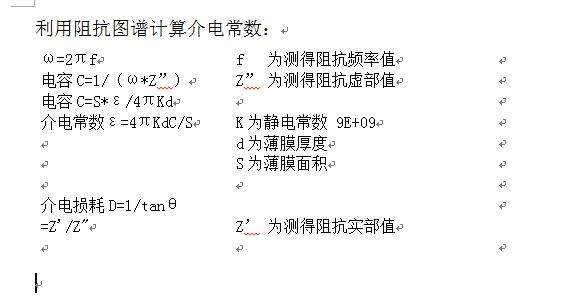

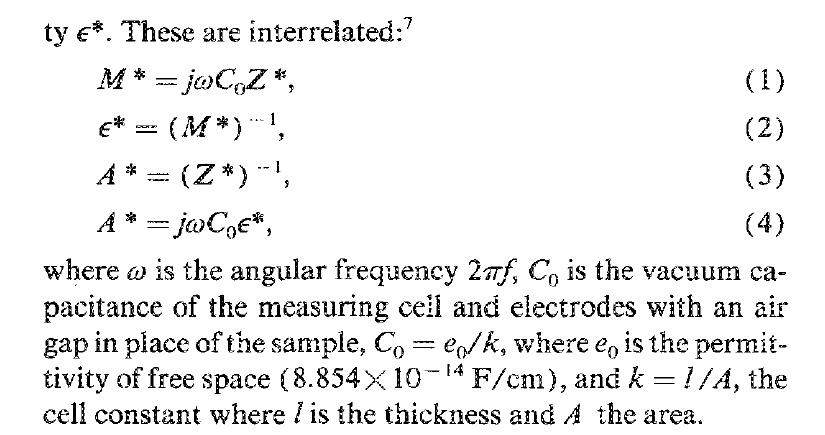

上一个问题也是您回答的，我现在还是有很多疑问，我们用的是Solartron 1260/1296，应该是阻抗分析仪。我希望能够知道从原始数据到最后的介电常数这一个过程。我在网上也找了很多资料，似乎有不一致的情况。比如第一张图是一个百度文库中的介绍，第二张图来自Journal of Applied Physics 1989 66:8, 3850-3856
通过电化学阻抗谱测量样品的介电常数（实部and虚部）


通过电化学阻抗谱测量样品的介电常数（实部and虚部）-1
赞一下 回复此楼
gq0502
3楼2017-05-31 11:45:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yaoyuan0546


发自小木虫Android客户端
4楼2017-05-31 12:06:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gq0502

木虫 (正式写手)
引用回帖:
5楼: Originally posted by Jackcd12 at 2017-05-31 12:27:55
从阻抗数据计算介电常数，从很多关于材料的介电特性测试的文献和一些介电性的外文书中都可以找到。
  介电常数（复数）=介电常数实部（通常所说的介电常数）+j介电常数虚部
介电常数实部=1/(2*pi*f*e0)*(阻抗虚部 ...

非常感谢您的答复，我还有个问题是在转换的这个过程中不需要等效电路吗？
赞一下 回复此楼
gq0502
6楼2017-05-31 18:26:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

引用回帖:
6楼: Originally posted by gq0502 at 2017-05-31 18:26:46
非常感谢您的答复，我还有个问题是在转换的这个过程中不需要等效电路吗？...

如果你只想知道特定频率下的介电常数（某一频率后，介电常数不再明显随频率变化），就不要考虑拟合的问题。
复数介电常数的拟合不同于阻抗谱的拟合，没有现成的等效电路，一般是根据通用的介电常数的公式进行拟合的，比较麻烦。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
7楼2017-05-31 18:35:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

13657201740

新虫 (初入文坛)
楼主 你现在还在做压片的阻抗测量吗？想请教你一些问题
赞一下 回复此楼
佛系青年
8楼2017-12-18 20:35:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jade康

新虫 (初入文坛)
求压片两端涂银电极的设备？
赞一下 回复此楼
9楼2018-12-07 11:30:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (初入文坛)
本帖仅楼主可见
赞一下
10楼2018-12-17 15:02:12
已阅   申请ECEPI   回复此楼   编辑   查看我的主页
