[求助] CFD-POST 求助

请问各位大神,

小弟用polyflow算了一些聚合物挤出胀大的例子,现在有两个问题想要请教:

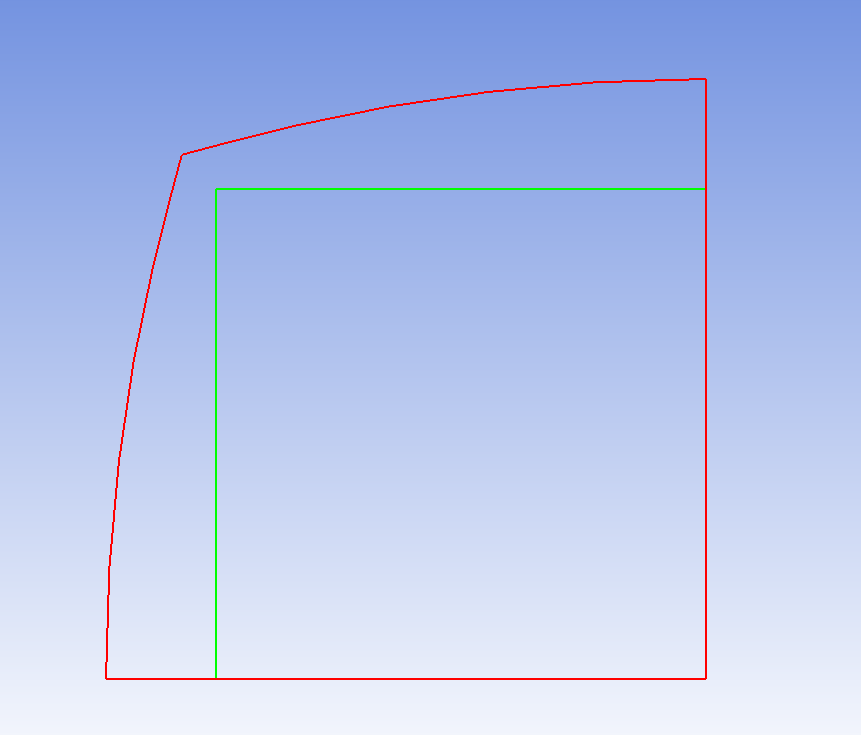

1:如何在在CFD-POST里面计算出挤出物的挤出胀大比(挤出物的横截面积与口模的横截面积之比),如图1所示这种情况;

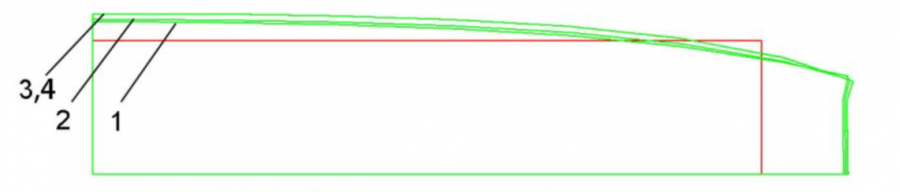

2:如何做出图 2这种,将不同加工条件下得到的挤出胀大比的对比图汇总成一张图,我只能做出图1这种一种加工条件情况的对比图;我的理解是不是将每种情况下的对比图先从CFD-POST中导出来以后再汇总;但是具体该怎么将图导成点再作图,我就不明白了!

希望大神能够给点指导,谢谢了!

CFD-POST 求助
图 1.png


CFD-POST 求助-1
回复此楼

» 猜你喜欢

wu
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tangdahang

木虫 (小有名气)

顶一下!
2楼2017-05-30 20:26:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

琳儿公主

木虫 (小有名气)

加油!!!
happy,happy,happy!!!
3楼2017-06-01 09:30:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

texplot

新虫 (正式写手)

请问一下你是从polydata直接保存到CFD POST中的吗?为什么我保存以后还是不显示呢

发自小木虫Android客户端
4楼2018-09-21 16:36:26
