[求助] 怎么给下图左右两侧加x方向的约束，底面加y方向的约束 已有4人参与

谢谢啦

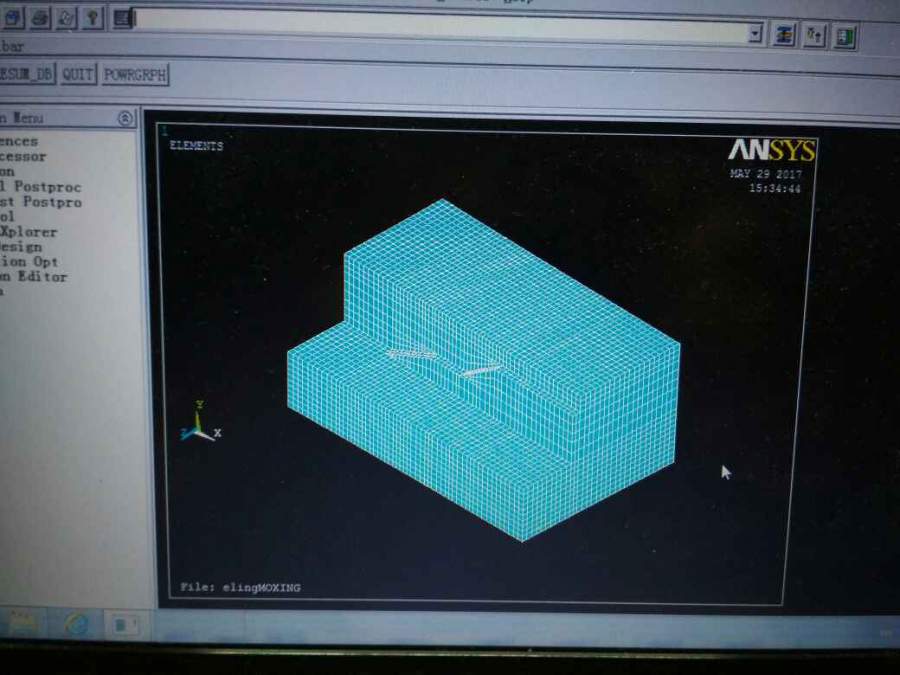

怎么给下图左右两侧加x方向的约束，底面加y方向的约束


发自小木虫Android客户端
回复此楼

» 猜你喜欢
1楼 2017-05-29 15:34:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

独孤神宇

版主 (知名作家)
hm导入的？根据坐标选，或者Gui 框选（这个模型可以实现）select node 时选择box 移动一下模型框住一个面上的节点

发自小木虫IOS客户端
赞一下(1人) 回复此楼
数值计算
4楼2017-05-29 17:25:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

htc_11308116

新虫 (初入文坛)
有木有人

发自小木虫Android客户端
回复此楼
2楼2017-05-29 15:39:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ftc_简单

银虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
d命令，如何定义可以参考曾攀教授的ansys平台手册或者help
赞一下 回复此楼
承接各类优化设计项目，百度乐仿腾讯课堂，海量教程等你来看
3楼2017-05-29 16:25:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

underbless

铜虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
这个问题可以说是很简单
估计楼主只是不熟悉ansys界面的操作方式
你只需要稍微了解一点ansys的选择方式就行了
软件因人而已 我好久没用ansys了  随便找本书上面应该就有操作的
赞一下 回复此楼
哀民生之多艰
5楼2017-05-29 23:05:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
如果你的模型中有几何模型，可以直接选择面施加相应的约束 (DA 命令)；
  如果你的模型中只有单元和节点，可以选择相应面上的节点施加相应的约束 (D 命令)。
赞一下 回复此楼
6楼2017-05-30 07:34:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

雩山岩

新虫 (正式写手)
选择左侧面X为零的点，右侧面X为？的点，UX项为零，同理底面。

发自小木虫Android客户端
赞一下 回复此楼
秋风落叶，林海雪原
7楼2017-05-30 09:08:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

言西早幻城

新虫 (正式写手)
先找本软件书把例子过一遍就会了，都是最基本的操作。
磨刀不误砍柴工！
赞一下 回复此楼
阅读开阔眼界，交流助力成功
8楼2017-05-31 08:52:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Alloysteel

银虫 (小有名气)
找例子

发自小木虫IOS客户端
回复此楼
9楼2017-05-31 09:16:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyaobo0509

专家顾问 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
可以参考下面命令流（X1, X2, Y1根据你的几何尺寸修改）

allsel
nsel, s, loc, x, X1
nsel, a, loc, x, X2
d, all, ux, 0

nsel, s, loc, y, Y1
d, all, uy, 0
赞一下 回复此楼
10楼2017-05-31 09:55:08
