[求助] 大神们,这个管道加热体怎么划分网格啊?急!!!

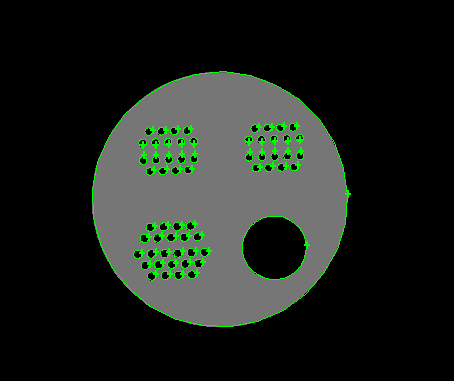

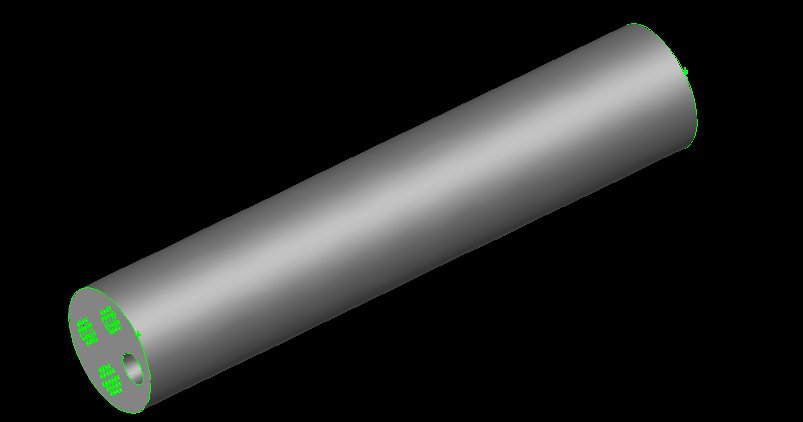

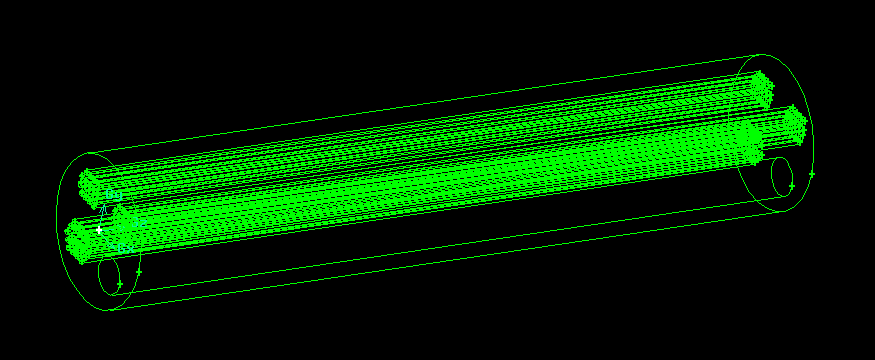

如下面的图,想划分它的网格,该怎么操作啊?先划分两侧的面还是直接划分体网格?(里面的圆都是空心的,不需要划分)。我直接划分体网格,interval size设置太小会失败,设置太大网格太疏。求教各位,万分感谢大神们,这个管道加热体怎么划分网格啊?急!!!


大神们,这个管道加热体怎么划分网格啊?急!!!-1


大神们,这个管道加热体怎么划分网格啊?急!!!-2


大神们,这个管道加热体怎么划分网格啊?急!!!-3
搜狗截图17年05月28日0950_4.png@wuming524
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : default_id11144.dbs
  • 2017-05-28 09:56:07, 1 M

» 猜你喜欢

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

离开我的世界

新虫 (初入文坛)

2楼2017-05-28 10:30:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

malasong9471

木虫 (正式写手)

建议你学习一下ansys软件的workbench模块如何画网格,gambit已经被ansys收购这么多年了。workbench画这个网格几乎是分分钟搞定。

发自小木虫Android客户端
3楼2017-05-28 10:51:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

离开我的世界

新虫 (初入文坛)

引用回帖:
3楼: Originally posted by malasong9471 at 2017-05-28 10:51:39
建议你学习一下ansys软件的workbench模块如何画网格,gambit已经被ansys收购这么多年了。workbench画这个网格几乎是分分钟搞定。

不会,学习时间太长了。要不大神帮忙给做一下,模型我已经做好了,只是网格没划分而已。或者给指导一下gambit的做法也好,十分感谢啊

发自小木虫Android客户端
4楼2017-05-28 11:07:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

malasong9471

木虫 (正式写手)

里面的圆是空心的,如果有流体从里面流动,也说需要画网格的。

发自小木虫Android客户端
5楼2017-05-28 13:53:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

离开我的世界

新虫 (初入文坛)

引用回帖:
5楼: Originally posted by malasong9471 at 2017-05-28 13:53:33
里面的圆是空心的,如果有流体从里面流动,也说需要画网格的。

那如果都画网格,该怎么区分啊?而且我已经把里面的空心的都substract掉了,现在就是一个体了

发自小木虫Android客户端
6楼2017-05-28 14:08:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

malasong9471

木虫 (正式写手)

流体在流体域中流动,空心的话流体怎么流动?

发自小木虫Android客户端
7楼2017-05-28 15:32:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

离开我的世界

新虫 (初入文坛)

我想知道该怎么划分网格,可以选择两个端面为源面,然后用cooper方法划分网格吗

发自小木虫Android客户端
8楼2017-05-29 08:49:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

离开我的世界

新虫 (初入文坛)

9楼2017-05-30 16:43:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

斑驳的时光

金虫 (正式写手)

如三楼所说,真是分分钟

发自小木虫Android客户端
10楼2017-05-31 09:05:39
