[交流] 塔菲尔斜率

HER已经测出LSV曲线，怎么求tafel斜率啊，怎么画图，请大神指导。

发自小木虫IOS客户端
回复此楼

» 收录本帖的淘帖专辑推荐

当初就不该学化学

» 猜你喜欢
1楼 2017-05-26 19:05:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

simultaneous

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
电位取正，由0到0.8

[ 发自手机版 http://muchong.com/3g ]
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

WangZ1201
still～water～runs～deep
6楼2017-05-28 19:40:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

WangZ1201

新虫 (小有名气)
送红花一朵
引用回帖:
6楼: Originally posted by simultaneous at 2017-05-28 19:40:26
电位取正，由0到0.8

LSV的时候取正吗？测HER是需要取负电位的啊

发自小木虫IOS客户端
赞一下(1人) 回复此楼
8楼2017-05-28 22:42:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

创世纪一书

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
纵坐标电位是过电位，比如你测lsv时区间是0到-0.8 V vs RHE，那么tafel曲线纵坐标是0到0.8，单位是V .
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

WangZ1201
9楼2017-05-31 15:12:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

创世纪一书

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
lsv曲线是 j-v曲线

Tafel曲线是  过电势纵坐标，lg(J)为横坐标 曲线 ，J取绝对值， 过电势对于HER就是（-V），当然你的V 应该是相当于RHE。

找出直线部分 求斜率。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

WangZ1201 WangZ1201
2楼2017-05-26 19:52:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

WangZ1201

新虫 (小有名气)
送红花一朵
引用回帖:
2楼: Originally posted by 创世纪一书 at 2017-05-26 19:52:33
lsv曲线是 j-v曲线

Tafel曲线是  过电势纵坐标，lg(J)为横坐标 曲线 ，J取绝对值， 过电势对于HER就是（-V），当然你的V 应该是相当于RHE。

找出直线部分 求斜率。

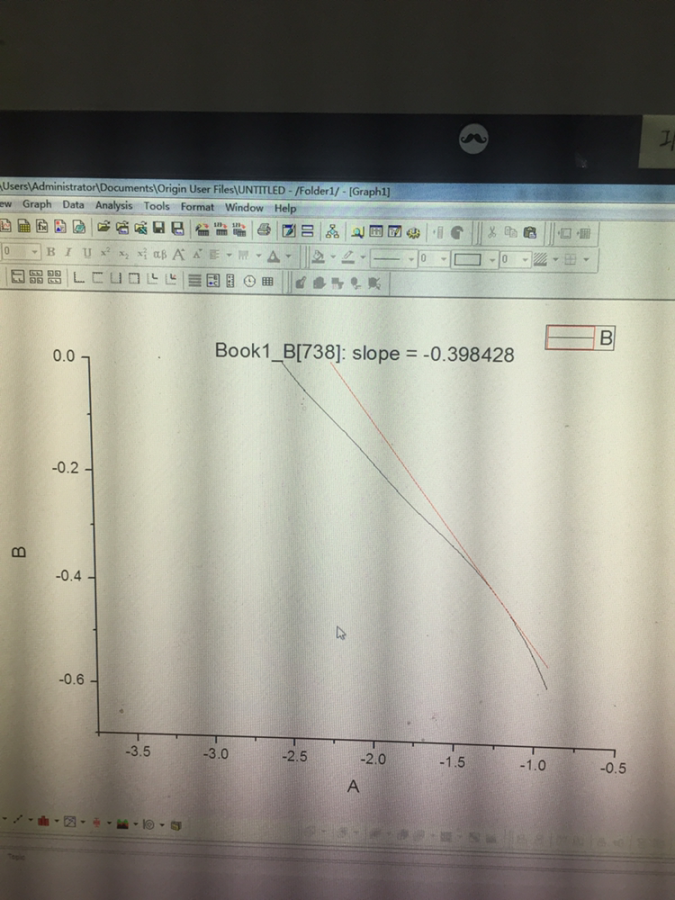

那为什么我用orange做出来的斜率是负的

发自小木虫IOS客户端
赞一下 回复此楼
3楼2017-05-26 21:13:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

WangZ1201

新虫 (小有名气)
送红花一朵
引用回帖:
2楼: Originally posted by 创世纪一书 at 2017-05-26 19:52:33
lsv曲线是 j-v曲线

Tafel曲线是  过电势纵坐标，lg(J)为横坐标 曲线 ，J取绝对值， 过电势对于HER就是（-V），当然你的V 应该是相当于RHE。

找出直线部分 求斜率。

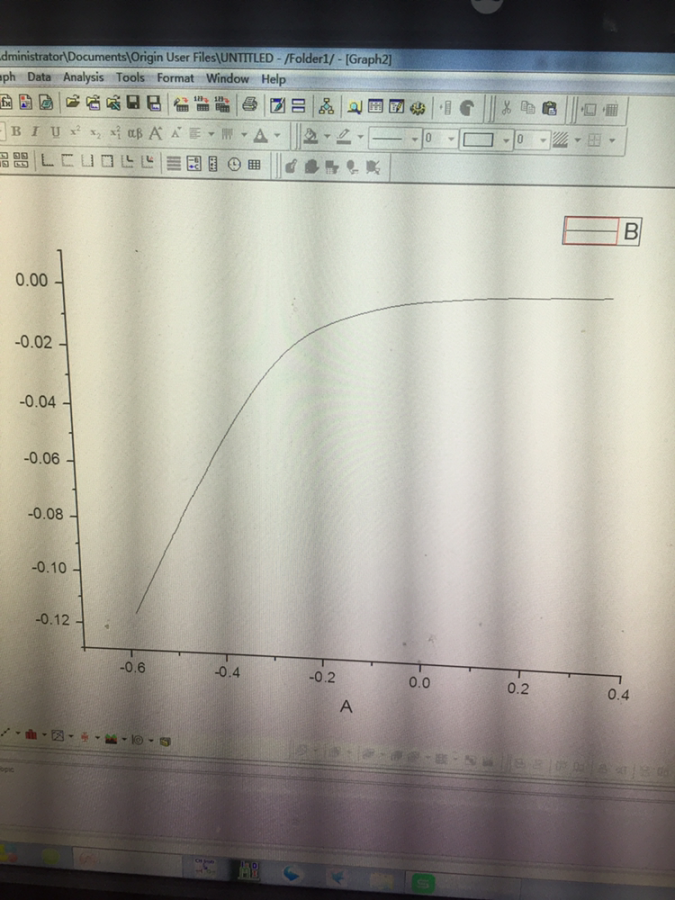

LSV和tafel图做出来是这样的，是什么原因啊
塔菲尔斜率



发自小木虫IOS客户端
赞一下 回复此楼
4楼2017-05-26 21:16:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

WangZ1201

新虫 (小有名气)
塔菲尔斜率-1塔菲尔斜率-2

发自小木虫IOS客户端
赞一下 回复此楼
5楼2017-05-26 21:27:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gengxin60
7楼2017-05-28 19:54:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

WangZ1201

新虫 (小有名气)
送红花一朵
引用回帖:
9楼: Originally posted by 创世纪一书 at 2017-05-31 15:12:42
纵坐标电位是过电位，比如你测lsv时区间是0到-0.8 V vs RHE，那么tafel曲线纵坐标是0到0.8，单位是V .

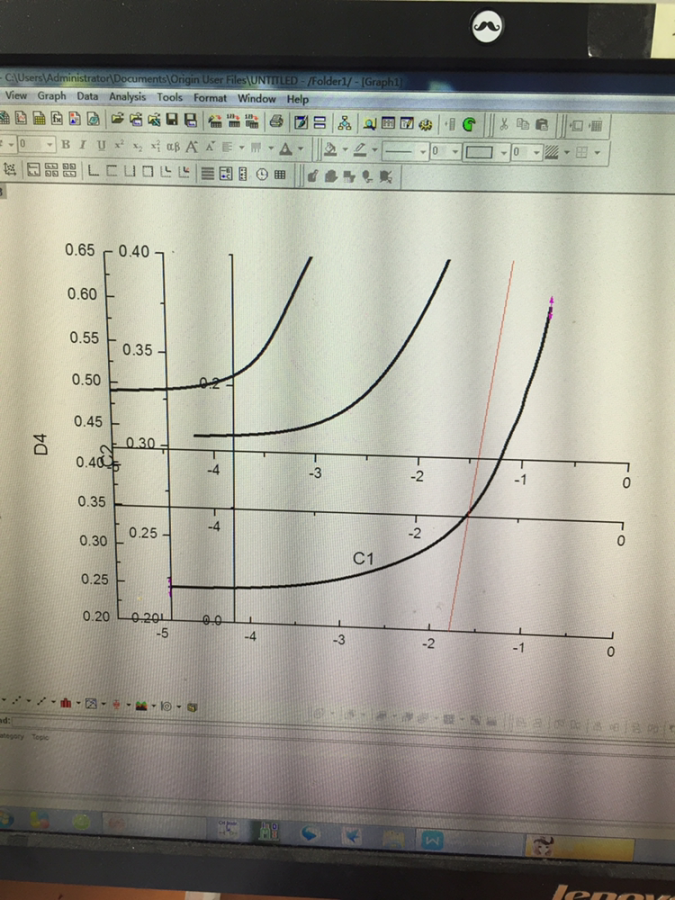

为什么做完的是这样的，我要取哪部分的图
塔菲尔斜率-3



发自小木虫IOS客户端
赞一下 回复此楼
10楼2017-06-01 11:31:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
