应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 腐蚀防护 » 电化学阻抗总是跳点
121/2返回列表12下一页
查看: 3606  |  回复: 11
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

王嘿嘿嘿

铁虫 (初入文坛)

[求助] 电化学阻抗总是跳点 已有2人参与

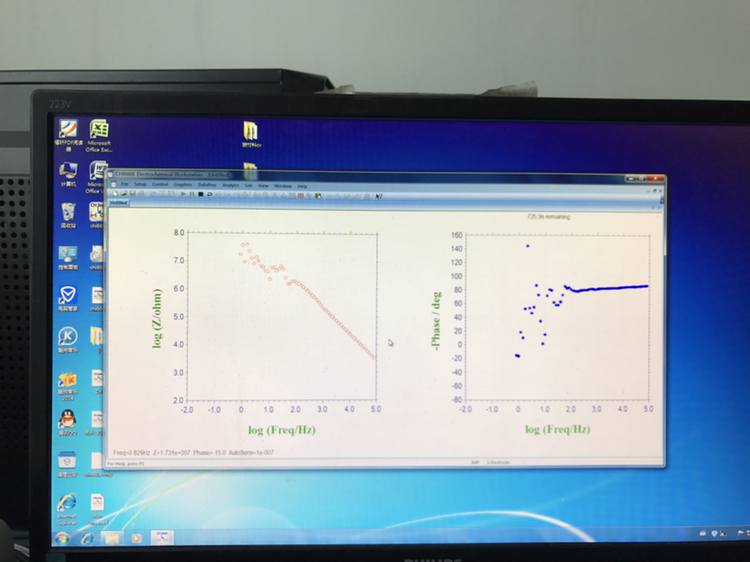

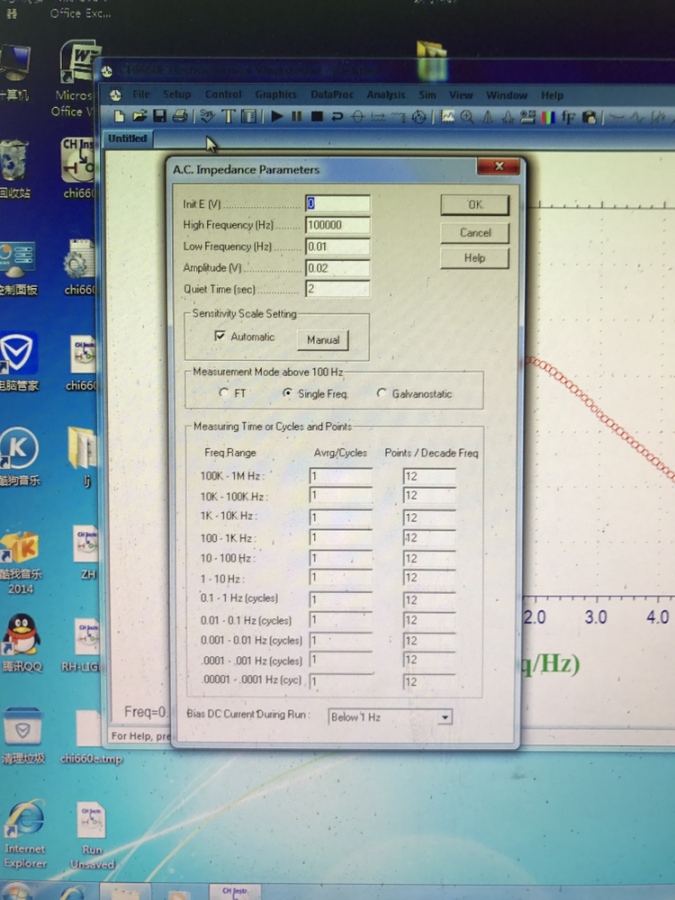

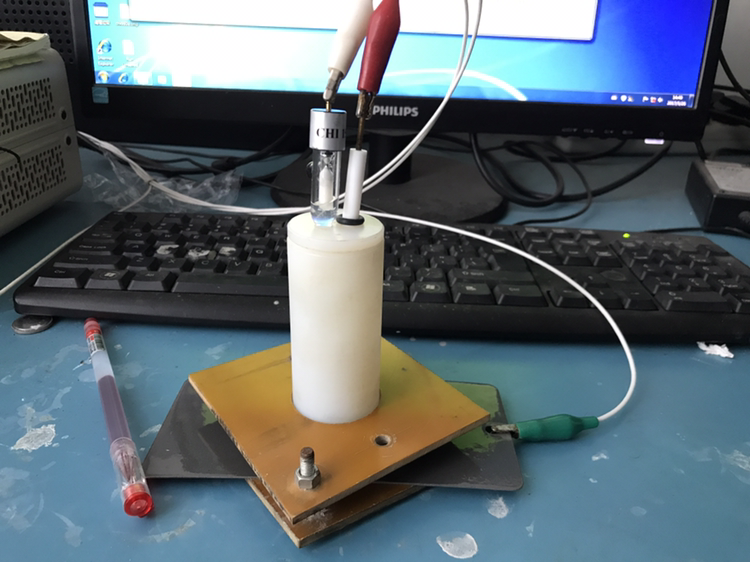

做的是环氧涂层，测了很多件，每次测电化学阻抗谱就跳点。求助大家

电化学阻抗总是跳点


电化学阻抗总是跳点-1


电化学阻抗总是跳点-2


发自小木虫IOS客户端
回复此楼

» 收录本帖的淘帖专辑推荐

材料合成与表征 My阻抗专用

» 猜你喜欢
1楼 2017-05-26 15:10:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
低频下出现乱点与你的样品测试装置有关。电极之间的电解液，或电极表面存在一些气泡，高频下电场可以穿过这些气泡空间，低频下就不行了，因而常常出现乱点。想办法排除这些气泡，或采用其它的夹具测试。
赞一下(3人) 回复此楼

» 本帖已获得的红花（最新10朵）

王嘿嘿嘿
Themoreamanlearns,themoreheknowshisignorance!
3楼2017-05-26 21:35:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

张100730227

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
你设置的振幅有问题，导致响应信号超出检出限了。

发自小木虫Android客户端
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

王嘿嘿嘿
能源
2楼2017-05-26 17:57:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

lucky物语

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by Jackcd12 at 2017-05-26 21:35:13
低频下出现乱点与你的样品测试装置有关。电极之间的电解液，或电极表面存在一些气泡，高频下电场可以穿过这些气泡空间，低频下就不行了，因而常常出现乱点。想办法排除这些气泡，或采用其它的夹具测试。

我也是测试碳电极材料，是直接用夹子夹住碳电极的那种，但跟楼主相反，是右面的部分有点跳动，最后得到的阻抗图右边部分没有上升的那条线。
请问下我这种情况是什么原因呢？

发自小木虫Android客户端
赞一下 回复此楼
4楼2017-05-26 22:06:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

引用回帖:
4楼: Originally posted by lucky物语 at 2017-05-26 22:06:19
我也是测试碳电极材料，是直接用夹子夹住碳电极的那种，但跟楼主相反，是右面的部分有点跳动，最后得到的阻抗图右边部分没有上升的那条线。
请问下我这种情况是什么原因呢？
...

我的经验表明，阻抗测试过程出现乱点，有时系统自动中断，基本上都与电极表面存在的气泡有关，尤其是使用多孔电极，因为孔内的气泡被液体封阻。因此，对表面粗糙的电极，或亲水性不好的电极，一定要考虑到电极与溶液接触时可能残留一些气体的情况存在，测试前，需要消除这些气泡。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
5楼2017-05-26 22:45:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王嘿嘿嘿

铁虫 (初入文坛)
送红花一朵
引用回帖:
2楼: Originally posted by 张100730227 at 2017-05-26 17:57:04
你设置的振幅有问题，导致响应信号超出检出限了。

感谢您的回复，我是根据以前师兄留下来的参数设置的，请问应该按照什么标准设置振幅呢？

发自小木虫IOS客户端
赞一下 回复此楼
6楼2017-05-31 10:27:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王嘿嘿嘿

铁虫 (初入文坛)
送红花一朵
引用回帖:
3楼: Originally posted by Jackcd12 at 2017-05-26 21:35:13
低频下出现乱点与你的样品测试装置有关。电极之间的电解液，或电极表面存在一些气泡，高频下电场可以穿过这些气泡空间，低频下就不行了，因而常常出现乱点。想办法排除这些气泡，或采用其它的夹具测试。

感谢您的回复，想请问除了气泡的因素，还可能有其他的原因吗？

发自小木虫IOS客户端
赞一下 回复此楼
7楼2017-05-31 10:45:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王嘿嘿嘿

铁虫 (初入文坛)
引用回帖:
3楼: Originally posted by Jackcd12 at 2017-05-26 21:35:13
低频下出现乱点与你的样品测试装置有关。电极之间的电解液，或电极表面存在一些气泡，高频下电场可以穿过这些气泡空间，低频下就不行了，因而常常出现乱点。想办法排除这些气泡，或采用其它的夹具测试。

有没有可能是因为工作电极上的涂层没有刮干净呢？

发自小木虫IOS客户端
赞一下 回复此楼
8楼2017-05-31 10:47:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

引用回帖:
8楼: Originally posted by 王嘿嘿嘿 at 2017-05-31 10:47:59
有没有可能是因为工作电极上的涂层没有刮干净呢？
...

不排除这种可能性，你可以试一试嘛，把基底金属表面打磨干净不困难嘛。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
9楼2017-05-31 11:05:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王嘿嘿嘿

铁虫 (初入文坛)
引用回帖:
9楼: Originally posted by Jackcd12 at 2017-05-31 11:05:02
不排除这种可能性，你可以试一试嘛，把基底金属表面打磨干净不困难嘛。...

嗯嗯，好的，感谢！

发自小木虫IOS客户端
回复此楼
10楼2017-05-31 11:06:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 王嘿嘿嘿 的主题更新
121/2返回列表12下一页
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
