[求助] 各位大神 帮忙看一下图吧 已有1人参与

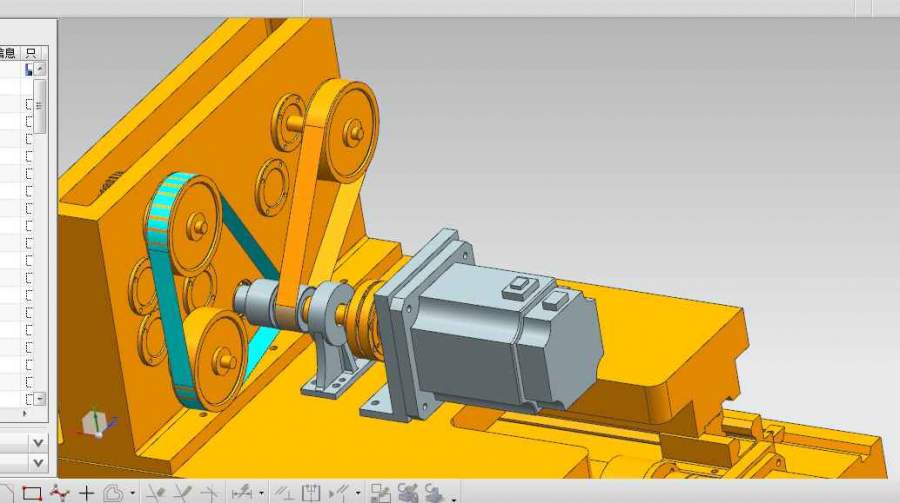

如图，带传动为梯形齿同步带传动，整个结构设计的合理吗？有没有什么需要特别注意的地方，一根同步带挂三个带轮可以吗？会不会跳齿什么的。。。

各位大神  帮忙看一下图吧


发自小木虫Android客户端
回复此楼

» 猜你喜欢
1楼 2017-05-25 22:09:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

陆军大帅

禁虫 (小有名气)
本帖内容被屏蔽
6楼2017-05-27 15:24:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

0xvirtual

新虫 (初入文坛)
设计方向可以，同步带需要设计松紧机构，可避免打滑

发自小木虫Android客户端
赞一下 回复此楼
2楼2017-05-26 07:26:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

su25

铁杆木虫 (正式写手)
1.一根带三个轮可以的  2.考虑主动轮的支撑，图上好像是悬臂  3.考虑一下同步带的张紧，结合同步带在主动轮上的包角

发自小木虫Android客户端
赞一下 回复此楼
3楼2017-05-26 07:31:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2319981542

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 0xvirtual at 2017-05-26 07:26:45
设计方向可以，同步带需要设计松紧机构，可避免打滑

就是加涨紧轮吗

发自小木虫Android客户端
回复此楼
4楼2017-05-26 08:30:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2319981542

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by su25 at 2017-05-26 07:31:58
1.一根带三个轮可以的  2.考虑主动轮的支撑，图上好像是悬臂  3.考虑一下同步带的张紧，结合同步带在主动轮上的包角

主动轮的支撑考虑了，轴的另一端靠箱体支撑，箱体那有个半通的孔里面有轴承。同步带靠啮合传动，还需要考虑包角吗

发自小木虫Android客户端
赞一下 回复此楼
5楼2017-05-26 08:35:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

陆军大帅

禁虫 (小有名气)
本帖内容被屏蔽
7楼2017-05-27 15:32:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xkshangx

禁虫 (著名写手)
本帖内容被屏蔽
8楼2017-05-29 18:17:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kekemu0012

新虫 (小有名气)
说说本人几点不成熟的看法啊，供大家讨论，以期抛砖引玉：1、楼主的设计可能过于理论化，在实际制造中存在一定的难度。2、通常情况下，轴的支撑轴承座是剖分式的，便于安装调整。当然，在受力不大的情况下也可用整体式的。3、第一个皮带轮轴悬臂很长，没有支撑，受力不宜很大。4、右边齿轮箱目测一体式，齿轮不便安装维护？

发自小木虫Android客户端
赞一下 回复此楼
9楼2017-05-30 16:53:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2319981542

新虫 (初入文坛)
引用回帖:
9楼: Originally posted by kekemu0012 at 2017-05-30 16:53:58
说说本人几点不成熟的看法啊，供大家讨论，以期抛砖引玉：1、楼主的设计可能过于理论化，在实际制造中存在一定的难度。2、通常情况下，轴的支撑轴承座是剖分式的，便于安装调整。当然，在受力不大的情况下也可用整 ...

好的  非常感谢

发自小木虫Android客户端
回复此楼
10楼2017-06-11 00:35:01
