[求助] MOSFET 或者说TFT 输出转移曲线问题 Vth 阈值电压怎么判断是0了呢?

刚接触场效应管 ,TFT或者MOSFET 里 通过这个转移曲线,老师说Vth为零,找了一圈也看不出来,求解了
所加偏压是6v

如果不是根据转移曲线来的,是因为输出曲线吗?怎么能说明Vth为零呢?

这个性能好不好也很蒙,多回答多金币哈!

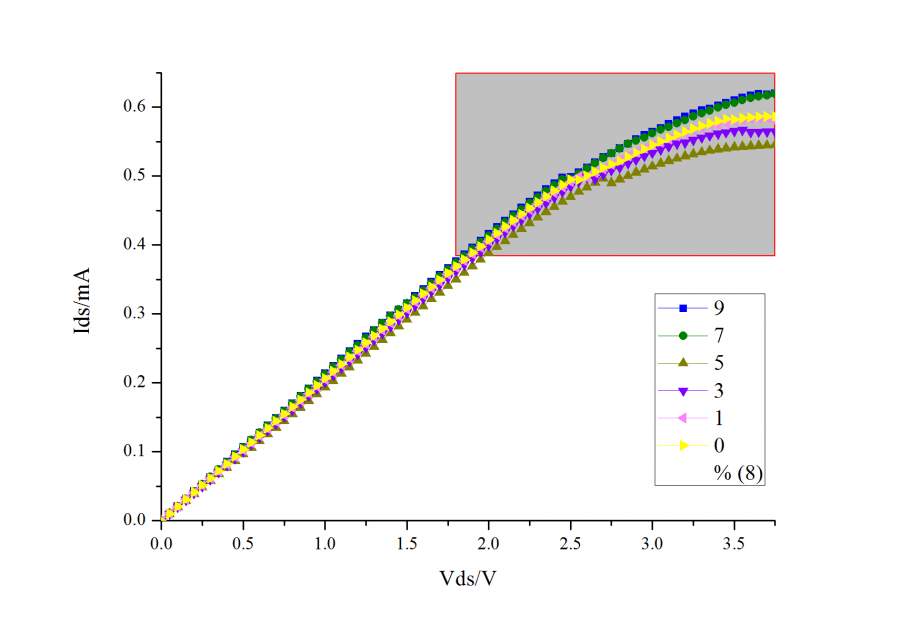

MOSFET 或者说TFT 输出转移曲线问题 Vth 阈值电压怎么判断是0了呢?

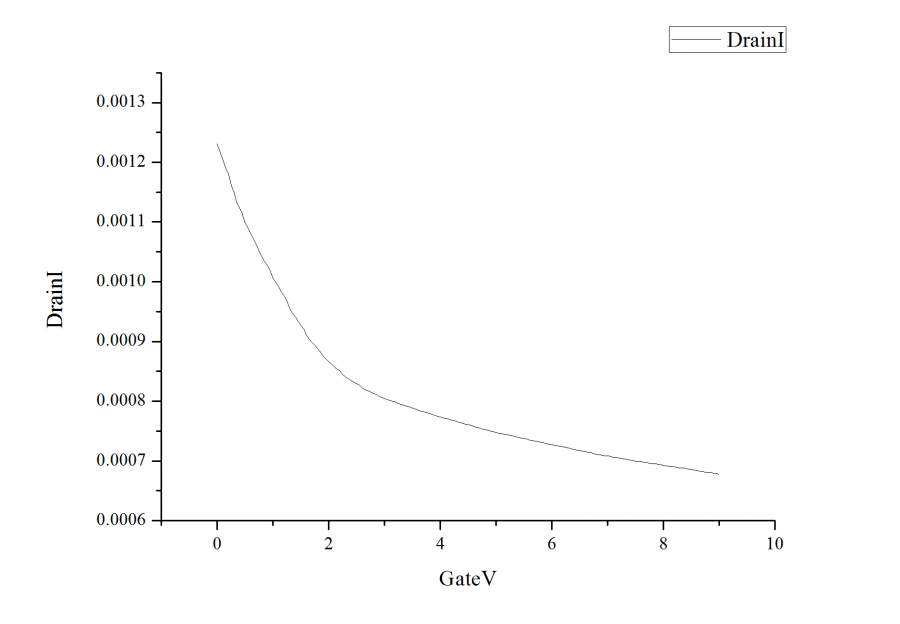

MOSFET 或者说TFT 输出转移曲线问题 Vth 阈值电压怎么判断是0了呢?-1
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jasongao

铜虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
lanzi084305: 金币+10, ★★★很有帮助, on off state 是必须在转移曲线有个最低值吗? 2017-05-25 17:34:32
这组曲线看起来不象标准的 MOSFET or TFT 的转移或是输出曲线, 没有明显的on 和 off state。转移曲线在0到9伏之间电流逐渐减小。这样的器件可以被成为depletion mode. 输出曲线中电流先减小后变大(9伏)。于转移曲线并不相符。建议查看一下栅极电流,也许有漏电。
2楼2017-05-25 15:45:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zirenfly

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
lanzi084305: 金币+5, ★★★很有帮助, 开关比是只看Ids-Vgs 的是吗?记得有一个参数是Ids-Vds里面饱和电流除以一个Ion ,这是什么值呢? 2017-05-26 18:43:49
你这是硅器件吗,器件性能很差,开关比基本为1,连一个数量级都没有,输出基本分不开,载流子浓度太大

求阈值电压是用转移曲线的 Ids^(1/2)-Vgs 曲线,即 Ids 开根号后,以栅压为横坐标作图,取此曲线的切线与横坐标的截距即为Vth

给你篇文章看看The annealingeffectsonthepropertiesofsolution-processedalumina
thin film anditsapplicationinTFTs
鲜衣怒马少年时,且歌且行且从容。
3楼2017-05-26 10:32:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zirenfly

木虫 (小有名气)

【答案】应助回帖

开关比是从转移曲线上来。对,只看Ids-Vgs。
记得有一个参数是Ids-Vds里面饱和电流除以一个Ion ,这是什么值呢????有公式吗,不明白你说的什么意思
鲜衣怒马少年时,且歌且行且从容。
4楼2017-06-01 10:10:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lanzi084305

金虫 (正式写手)


引用回帖:
4楼: Originally posted by zirenfly at 2017-06-01 10:10:18
开关比是从转移曲线上来。对,只看Ids-Vgs。
记得有一个参数是Ids-Vds里面饱和电流除以一个Ion ,这是什么值呢????有公式吗,不明白你说的什么意思

开关电压有很多种吧?都是怎么定义的呢?
5楼2017-06-01 17:59:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zirenfly

木虫 (小有名气)

引用回帖:
5楼: Originally posted by lanzi084305 at 2017-05-31 21:59:57
开关电压有很多种吧?都是怎么定义的呢?...

mosfet,有阈值电压,Vth,就是你之前提的那个。还有开启电压Von,它指Ids=Ion 时的栅压。两者数值很相近
鲜衣怒马少年时,且歌且行且从容。
6楼2017-06-02 09:15:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lanzi084305

金虫 (正式写手)


引用回帖:
6楼: Originally posted by zirenfly at 2017-06-02 09:15:35
mosfet,有阈值电压,Vth,就是你之前提的那个。还有开启电压Von,它指Ids=Ion 时的栅压。两者数值很相近...

那Ion是多少?
7楼2017-06-02 09:18:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zirenfly

木虫 (小有名气)

引用回帖:
7楼: Originally posted by lanzi084305 at 2017-06-01 13:18:28
那Ion是多少?...

就是计算开关比时时的Ion,器件性质更多的是关注vth
鲜衣怒马少年时,且歌且行且从容。
8楼2017-06-02 14:49:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

foria

银虫 (小有名气)

9楼2017-06-21 21:32:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
