[求助] TEM-透射电镜结果分析 已有1人参与

各位前辈，第一次做透射电镜不知如何下手，请前辈们指点，下面两幅明场相能得出什么结论。
加工工艺：激光熔覆（类似焊接组织）
材料：马氏体不锈钢
组织：通过XRD及SEM分析，可得到基体为马氏体，但是析出相无法确定，因此做了TEM

推测析出相有：铁碳化物，铬碳化物，NbC，硼化物，

我有如下问题

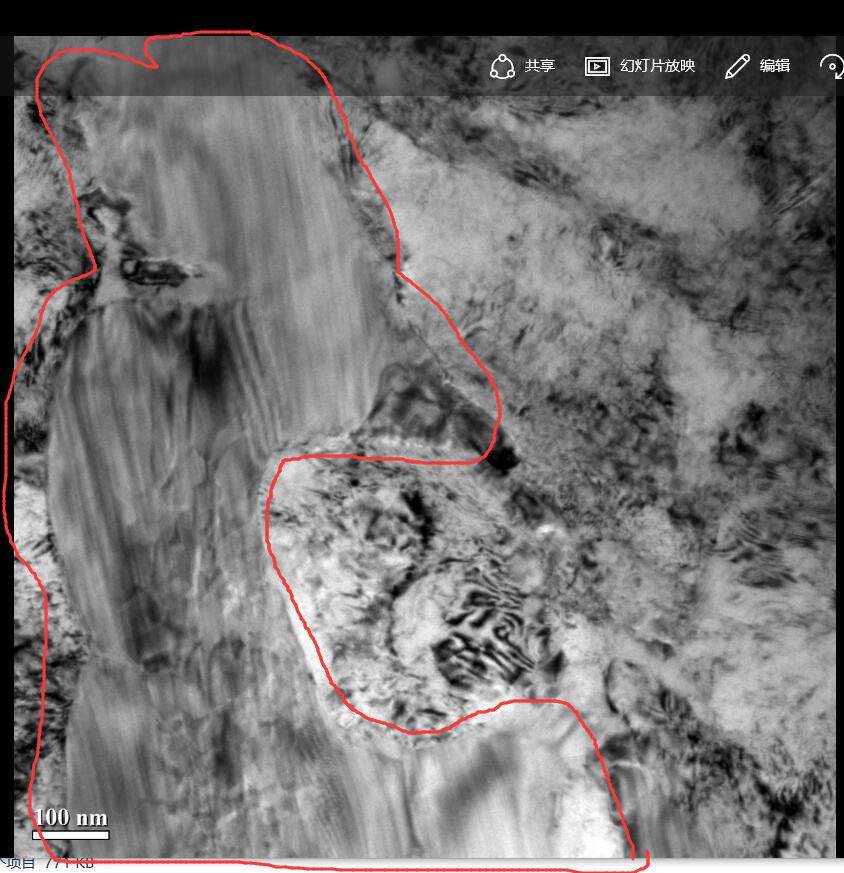

图1：红色线圈出部分为什么那么虚，是一种相吗？还是因为制样产生的现象

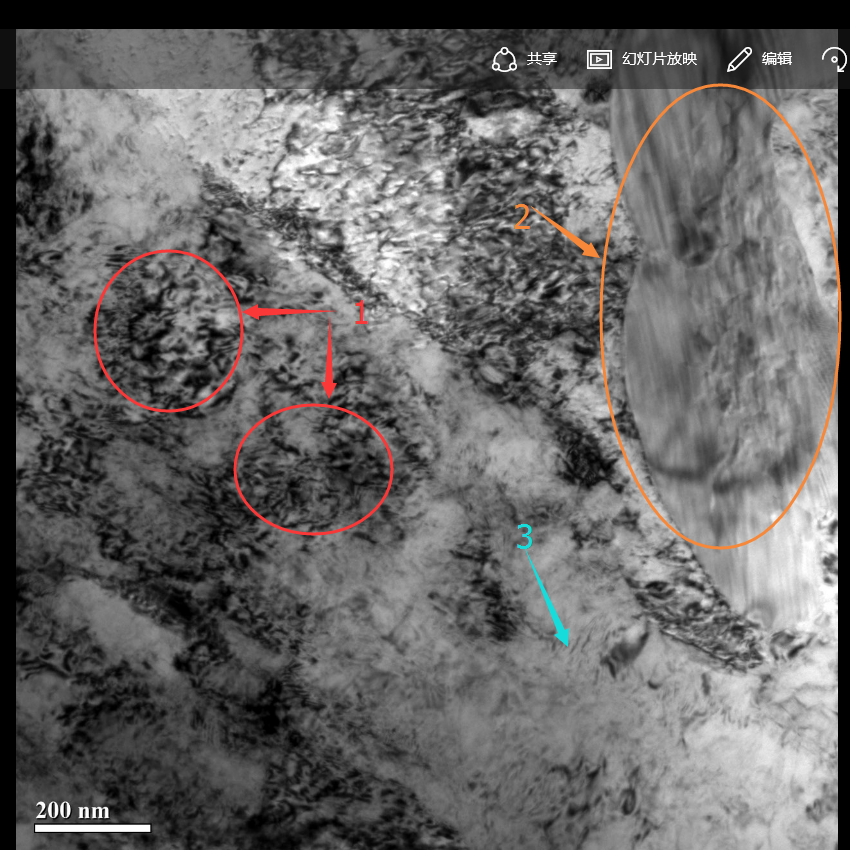

图2：大概有三种形态，3号箭头指的区域代表基体，1，2号箭头分别为两个种相，我要分别打这三个区的衍射斑点，对吗？
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 1.jpg
    • 2017-05-23 21:15:41, 98.81 K
  • 附件 2 : 2.png
    • 2017-05-23 21:15:47, 672.73 K

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2017-05-23 21:15:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cuiran123

金虫 (正式写手)
附图~~
TEM-透射电镜结果分析


TEM-透射电镜结果分析-1
赞一下 回复此楼
2楼2017-05-23 21:19:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

赵珺材料狗

捐助贵宾 (小有名气)
我不是搞金属的，我觉得你应该配合能谱分析吧

发自小木虫IOS客户端
赞一下 回复此楼
啦啦啦
3楼2017-05-23 21:27:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wjlwjl75

新虫 (正式写手)
虽然我是搞金属的，但是我很水，帮顶

发自小木虫Android客户端
赞一下 回复此楼
4楼2017-05-23 21:30:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wjlwjl75

新虫 (正式写手)
感觉1.3是碳化物。二号貌似是拍的有问题吧

发自小木虫Android客户端
赞一下 回复此楼
5楼2017-05-23 21:31:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cuiran123

金虫 (正式写手)
引用回帖:
3楼: Originally posted by 赵珺材料狗 at 2017-05-23 21:27:40
我不是搞金属的，我觉得你应该配合能谱分析吧

在SEM下打过能谱，但是由于析出相太小，找不到析出相。所以想在TEM下打能谱，但是测试老师说，EDS下析出相没有衬度，找不到，所以打不了能谱~~~
赞一下 回复此楼
6楼2017-05-23 21:31:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cuiran123

金虫 (正式写手)
引用回帖:
5楼: Originally posted by wjlwjl75 at 2017-05-23 21:31:37
感觉1.3是碳化物。二号貌似是拍的有问题吧

我看这个没有明显的边界~~~在看文献的时候，感觉大部分都是边界比较明显的，颗粒状析出物~~所以我现在的观点就是外形是颗粒状的才算析出相（这个观点不知道对不对，请指点@-@）
赞一下 回复此楼
7楼2017-05-23 21:38:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wjlwjl75

新虫 (正式写手)
为什么必须是颗粒状的那？下贝氏体析出碳化物也是类似于三处所示

发自小木虫Android客户端
赞一下 回复此楼
8楼2017-05-23 22:06:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cuiran123

金虫 (正式写手)
引用回帖:
8楼: Originally posted by wjlwjl75 at 2017-05-23 22:06:35
为什么必须是颗粒状的那？下贝氏体析出碳化物也是类似于三处所示

那估计是我之前看过的文献大部分都是颗粒状的，导致我理解有误~~那我下一步就是需要打一下1,3区的衍射图谱对吗
赞一下 回复此楼
9楼2017-05-23 22:21:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wjlwjl75

新虫 (正式写手)
引用回帖:
9楼: Originally posted by cuiran123 at 2017-05-23 22:21:59
那估计是我之前看过的文献大部分都是颗粒状的，导致我理解有误~~那我下一步就是需要打一下1,3区的衍射图谱对吗...

对，由于碳化物太小打能谱没有意义，打一个衍射斑点分析，可能分析出来

发自小木虫Android客户端
赞一下 回复此楼
10楼2017-05-24 07:01:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
