[求助] 网格导入fluent后出现警告 已有3人参与

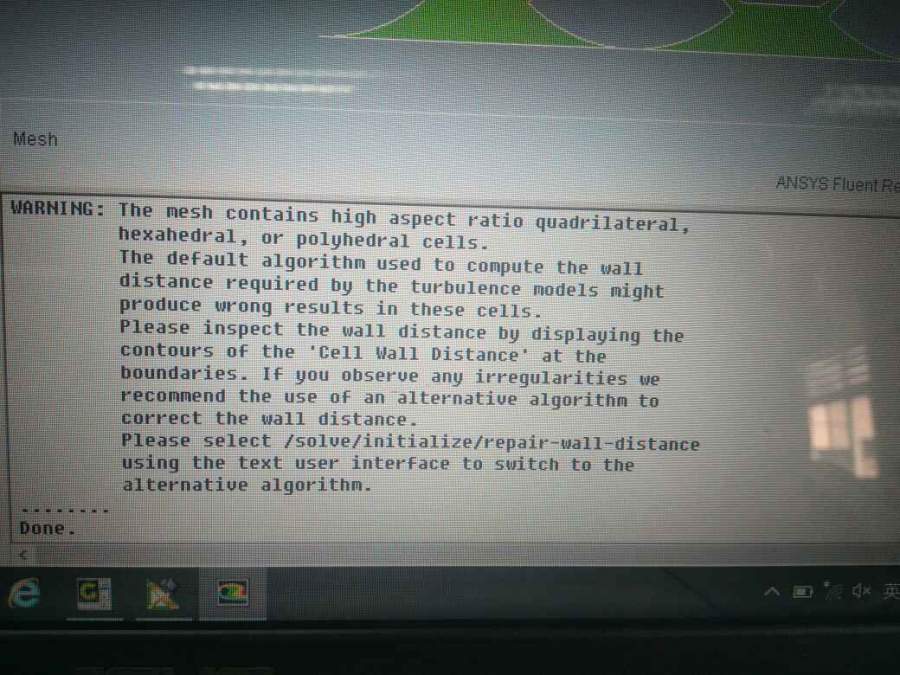

在gambit里建好网格，导入fluent后出现下面的警告。不知道该怎么办，请各位大神指点一下。

网格导入fluent后出现警告


发自小木虫Android客户端
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2017-05-23 09:44:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

感谢参与，应助指数 +1
本帖仅楼主可见
赞一下
2楼2017-05-23 09:57:11
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

stanstanne

银虫 (正式写手)
之前画带有边界层的网格时，也出现过这个警告。怎么说呢，有边界层网格时，一般长宽比都很大，所以出现这个警告很正常。

如果你的网格没有边界层，还出现了这个情况，那就只能修改网格，降低长宽比了
赞一下(1人) 回复此楼
我是一个粉刷匠
3楼2017-05-23 10:03:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

喀喇哒

新虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
高纵横比，简单粗暴的办法就是加节点

发自小木虫Android客户端
赞一下 回复此楼
4楼2017-05-23 10:05:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lifang

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 芮阿芮 at 2017-05-23 09:57:11
我看到你上面那个导入的网格好像有尖角啊，应该是那里的问题

嗯嗯，是的，网格是下面这样子。尖角的地方画的是非结构化网格，并且已经加密了很多，但是还是出现警告。
网格导入fluent后出现警告-1



发自小木虫Android客户端
赞一下 回复此楼
5楼2017-05-23 10:17:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lifang

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by stanstanne at 2017-05-23 10:03:01
之前画带有边界层的网格时，也出现过这个警告。怎么说呢，有边界层网格时，一般长宽比都很大，所以出现这个警告很正常。

如果你的网格没有边界层，还出现了这个情况，那就只能修改网格，降低长宽比了

嗯嗯，没有边界层网格，网格后来又加密了，还是有警告。

发自小木虫Android客户端
赞一下 回复此楼
6楼2017-05-23 10:19:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lifang

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by 喀喇哒 at 2017-05-23 10:05:06
高纵横比，简单粗暴的办法就是加节点

好的，谢谢你，我再试试。

发自小木虫Android客户端
赞一下 回复此楼
7楼2017-05-23 10:20:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

微流咨询

新虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
你按照fluent的提示做个壁面修正就行了



fleunt培训资料下载
赞一下 回复此楼
8楼2017-05-23 15:24:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lifang

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by 微流咨询 at 2017-05-23 15:24:59
你按照fluent的提示做个壁面修正就行了



fleunt培训资料下载

好的，谢谢你！

发自小木虫Android客户端
回复此楼
9楼2017-05-25 11:03:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
