[求助] 求助DPM的平口喷嘴设置！！！！

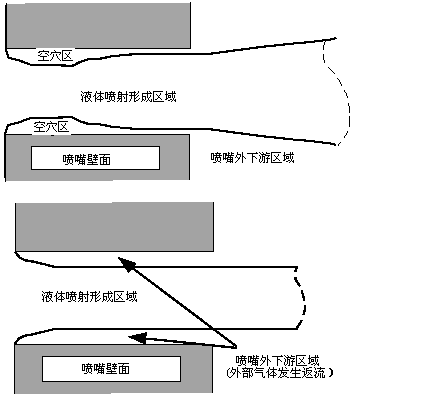

FLUENT中平口喷嘴有三种情况， Single-Phase Nozzle Flow，Cavitating Nozzle Flow，Flipped Nozzle Flow。我现在做的计算需要水喷出之后向外扩散，看打到壁面形成液膜的情况，但是第一和第三中都是直着出去，不会扩散，我应该怎么设置调到第二种空化的情况？

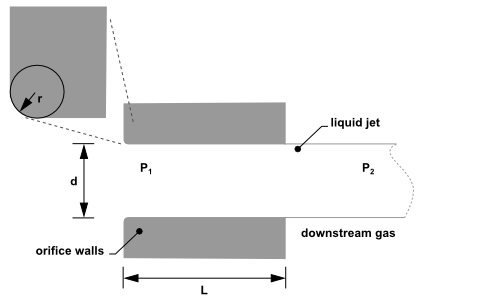

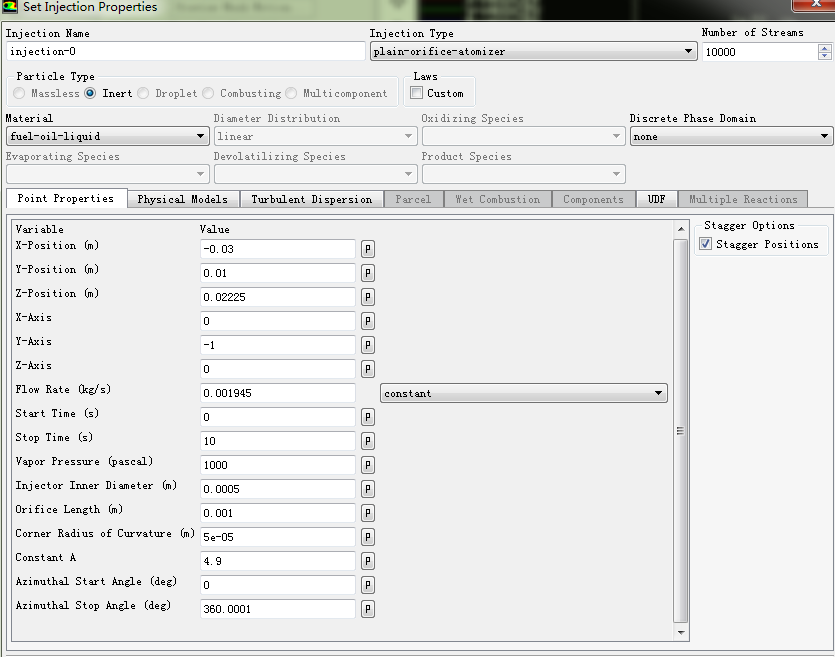

在这个设置栏里面只有蒸气压，入口角曲率半径，常数Ca三个不确定。

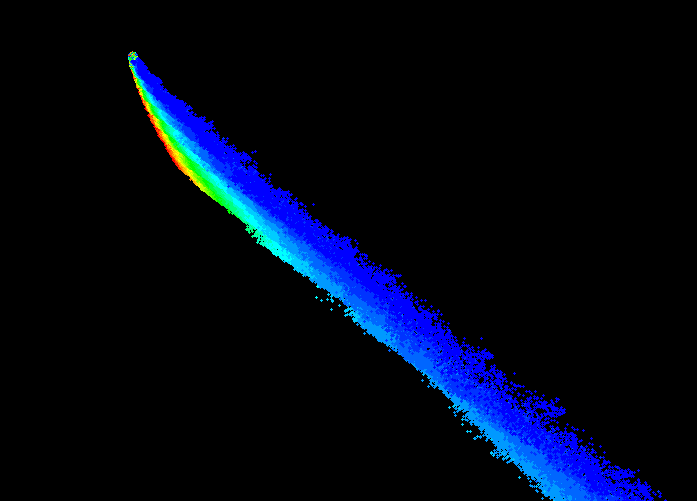

最后一幅图是现在的结果，集中在中心线，没有向周围扩散，，求大神们指教

求助DPM的平口喷嘴设置！！！！


求助DPM的平口喷嘴设置！！！！-1


求助DPM的平口喷嘴设置！！！！-2


求助DPM的平口喷嘴设置！！！！-3
回复此楼

» 猜你喜欢
1楼 2017-05-22 22:48:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

朴小抽

新虫 (初入文坛)
顶一顶~~~
回复此楼
2楼2017-05-23 15:40:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

朴小抽

新虫 (初入文坛)
有没有大神来解答一下
赞一下 回复此楼
3楼2017-05-24 10:13:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

钱潇

新虫 (初入文坛)
请问楼主解决这个问题了吗，我也是要用这个喷嘴，然后网上找了好久还是不知道该怎么设置，楼主如果已经解决了能不能教教我呀

发自小木虫Android客户端
赞一下 回复此楼
4楼2020-08-10 12:11:41
