狗狗爱吃肉新虫 (初入文坛)
|
[求助]
布袋除尘器gambit网格划分 已有2人参与
|
||

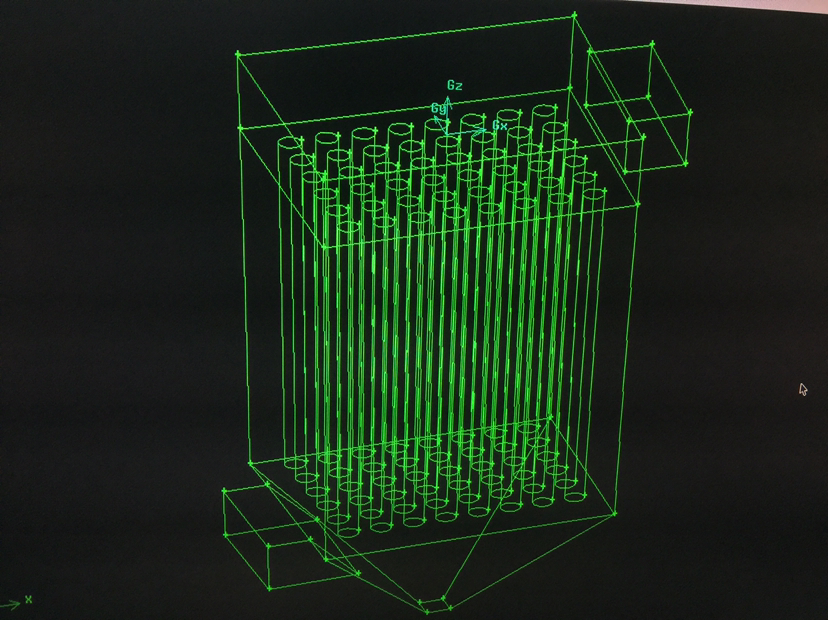

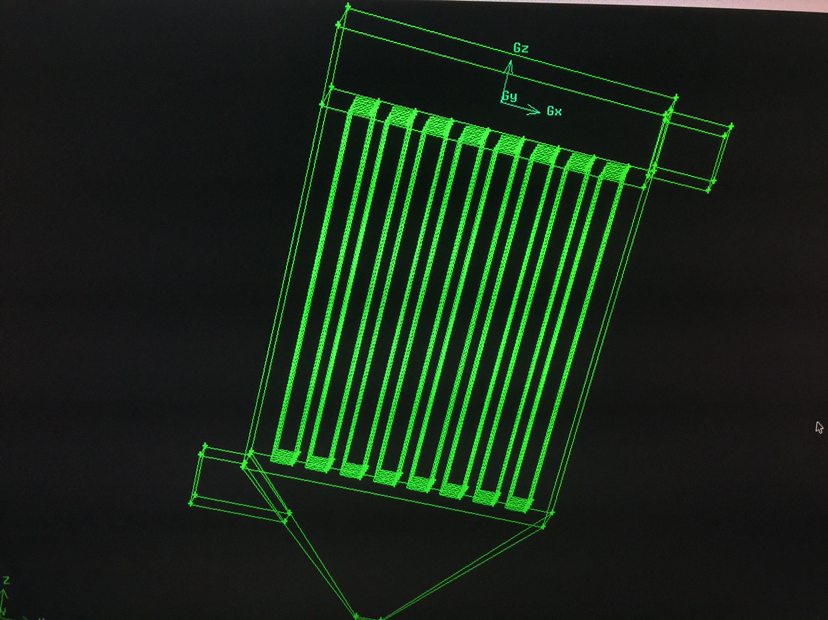

小弟求助各位大神，下进风布袋除尘器几何图如下，其中滤袋是6排8列，请问大家布袋除尘器如何划分网格？？我现在做的是文献【袋式除尘器气流均匀性及优化的数值模拟研究-柴旭昇】中的第四章的模拟，文献里说出口处，上箱体和滤袋用结构网格，滤袋以外的部分和中箱体，灰斗，和入口处用非结构网格。。我不知道如何来选择分块建立网格，而且滤袋的边界条件要设置为多孔跳跃介质，麻烦大家了！！  发自小木虫IOS客户端 |
回复此楼» 猜你喜欢
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有5人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有4人回复
-
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有5人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有4人回复
-
售SCI文章，我:8O.5.5.1O.54,科目全,可十急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有3人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有5人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有5人回复
-
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急
已经有4人回复
感谢参与，应助指数 +1
|
本帖内容被屏蔽 |
3楼2017-05-25 08:57:57
Greatf2008
铁虫 (正式写手)
- 应助: 40 (小学生)
- 金币: 4227.7
- 红花: 34
- 帖子: 398
- 在线: 297.9小时
- 虫号: 161516
- 注册: 2006-01-09
- 专业: 工程热物理相关交叉领域
2楼2017-05-25 08:37:56
狗狗爱吃肉
新虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 244.3
- 帖子: 31
- 在线: 7.7小时
- 虫号: 4297250
- 注册: 2015-12-18
- 性别: GG
- 专业: 工程热物理相关交叉领域
|
您好，我是用gambit画的，我看了以往布袋除尘器的文献都是用的gambit。现在解决的情况如下，下部的不规则的灰斗区，排气口用的Tgrid，中部上部用的cooper，上部进气口用的结构网格。请问icem画这个，您认为非常方便吗？？可以的话我愿意去学icem 发自小木虫IOS客户端 |
4楼2017-06-06 15:07:30
狗狗爱吃肉
新虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 244.3
- 帖子: 31
- 在线: 7.7小时
- 虫号: 4297250
- 注册: 2015-12-18
- 性别: GG
- 专业: 工程热物理相关交叉领域
5楼2017-06-06 15:08:28
