[求助] workbench对行星齿轮动力学仿真 已有2人参与

求会做的前辈帮忙给说一说怎么做，做出来总是出错

workbench对行星齿轮动力学仿真


发自小木虫IOS客户端
回复此楼

» 猜你喜欢
1楼 2017-05-22 20:08:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenchieh

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
建议先把分析目的和要求（包括条件）搞清楚，然后再分析。可先找些实例学习学习，这方面的例子不少。

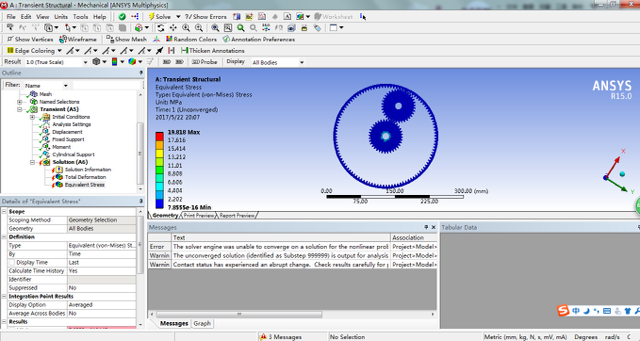

光从上图来看，载荷、约束都有，如果出错，一般是设置有问题或力学条件不满足。另外程序提示接触可能有问题，也要检查一下。根据经验，这种情况出错多半是对问题没理解透，对相关理论还没完全掌握。你提供的信息太少，还不便提更具体的意见。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

龙灯皮
2楼2017-05-23 10:41:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

龙灯皮

新虫 (初入文坛)
送红花一朵
引用回帖:
2楼: Originally posted by chenchieh at 2017-05-23 10:41:51
建议先把分析目的和要求（包括条件）搞清楚，然后再分析。可先找些实例学习学习，这方面的例子不少。
光从上图来看，载荷、约束都有，如果出错，一般是设置有问题或力学条件不满足。另外程序提示接触可能有问题，也 ...

我都按照教学视频上做的，因为用的模型结构是一样的，所以接触和约束设置也一模一样。但是就是不知道哪儿出了问题。大神能不能帮我看看。

发自小木虫IOS客户端
赞一下 回复此楼
3楼2017-05-23 22:13:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenchieh

金虫 (小有名气)

【答案】应助回帖

引用回帖:
3楼: Originally posted by 龙灯皮 at 2017-05-23 22:13:16
我都按照教学视频上做的，因为用的模型结构是一样的，所以接触和约束设置也一模一样。但是就是不知道哪儿出了问题。大神能不能帮我看看。
...

建议先检查一下齿间啮合状态，看是否有重叠或干涉。载荷及约束是怎么加的?
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

龙灯皮
4楼2017-05-24 08:37:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

龙灯皮

新虫 (初入文坛)
送红花一朵
引用回帖:
4楼: Originally posted by chenchieh at 2017-05-24 08:37:31
建议先检查一下齿间啮合状态，看是否有重叠或干涉。载荷及约束是怎么加的?...

啮合状态应该没啥问题，干涉检查也不存在干涉。约束的话内齿圈最外面的面给了一个fixed support。行星轮给了一个转动副并约束它轴向的位移。接触的话都是用的有摩擦。

发自小木虫IOS客户端
赞一下 回复此楼
5楼2017-05-24 13:43:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenchieh

金虫 (小有名气)

【答案】应助回帖

引用回帖:
5楼: Originally posted by 龙灯皮 at 2017-05-24 13:43:35
啮合状态应该没啥问题，干涉检查也不存在干涉。约束的话内齿圈最外面的面给了一个fixed support。行星轮给了一个转动副并约束它轴向的位移。接触的话都是用的有摩擦。
...

如果没有其他问题的话，再细化网格、增加子步试试（这样计算时间会比较长）。
赞一下 回复此楼
6楼2017-05-26 18:00:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

underbless

铜虫 (小有名气)
要不就是没约束好 发生了刚体位移导致的不收敛  要不就是接触的不收敛
也不知道你具体怎么设置的  完全按照教程上来有的时候也会有错  因为有些默认的设置不同的版本不同的电脑会不一样
又不知道你具体怎么设置的
赞一下 回复此楼
哀民生之多艰
7楼2017-05-29 23:24:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

CWINGST

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by 龙灯皮 at 2017-05-23 22:13:16
我都按照教学视频上做的，因为用的模型结构是一样的，所以接触和约束设置也一模一样。但是就是不知道哪儿出了问题。大神能不能帮我看看。
...

兄弟，哪有行星齿轮相关的视频？
赞一下 回复此楼
8楼2018-05-13 22:47:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

勤奋的小神神

铁虫 (初入文坛)
引用回帖:
8楼: Originally posted by CWINGST at 2018-05-13 22:47:22
兄弟，哪有行星齿轮相关的视频？...

我也想求一点行星齿轮仿真的视频
赞一下 回复此楼
9楼2018-07-17 11:49:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

长缨在首

铁虫 (著名写手)

【答案】应助回帖

内容已删除
赞一下 回复此楼
疏枝立寒窗，笑在百花前
10楼2020-01-03 12:37:39
