[求助] 求助大神!ansys fluent 流线图后处理的问题 已有1人参与

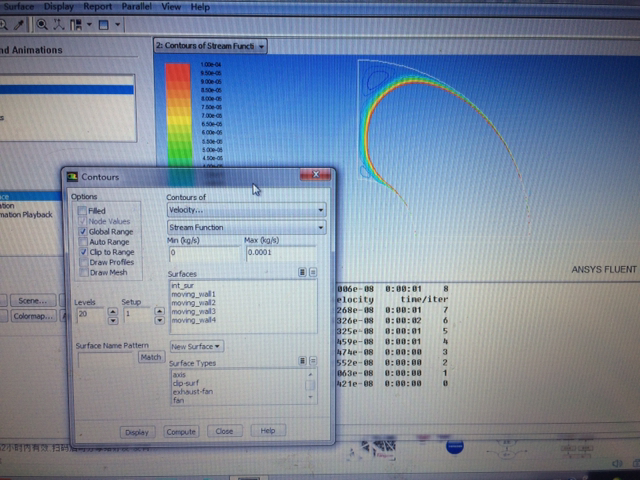

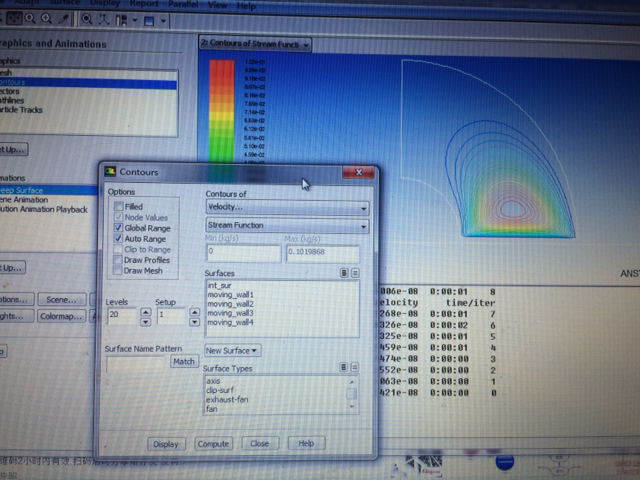

如图 流线图显示不完整 想显示出所有的流线 但是调完范围还是只能显示一部分 角落的两个涡数量级非常小 当现实全范围的时候就显示不出来

求助大神!ansys fluent 流线图后处理的问题


求助大神!ansys fluent 流线图后处理的问题-1


发自小木虫IOS客户端
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
2楼2017-05-20 22:34:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

微流咨询

新虫 (正式写手)


【答案】应助回帖

感谢参与,应助指数 +1
你这个不是流线图,而是等值线图(或者叫云图)

显示的时候,可以自己定义min和max,同时把clipe range去掉
3楼2017-05-20 23:30:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

d宇+++

木虫 (小有名气)

流线图在Graphics and Animations 下的path-lines,想显示所有,就将弹出对话框里面surfaces里的面全选中。

发自小木虫Android客户端
4楼2017-05-21 07:15:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shimgmg

禁虫 (著名写手)

本帖内容被屏蔽

5楼2017-05-21 08:35:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gankinger

金虫 (小有名气)

引用回帖:
5楼: Originally posted by shimgmg at 2017-05-21 08:35:55
选择所有那还不疯掉
...

卡死卡死

发自小木虫Android客户端
6楼2017-07-09 20:35:28
