bxp1990

主管区长

优秀!!有木有!!!优秀!!有木有!!!优秀!!有木有!!!优秀!!有木有!!!

引用回帖:
4楼: Originally posted by zyhou at 2017-05-20 21:37:00
有没有计算过,最好有具体数据。峰变尖究竟尖到什么程度。
还有一个问题就是,根据XRD的半峰宽计算得到的是晶粒的大小,也就是一个独立的单晶体的大小,谢乐公式的适用范围是3-100纳米。
而TEM里面看到的是团聚体 ...

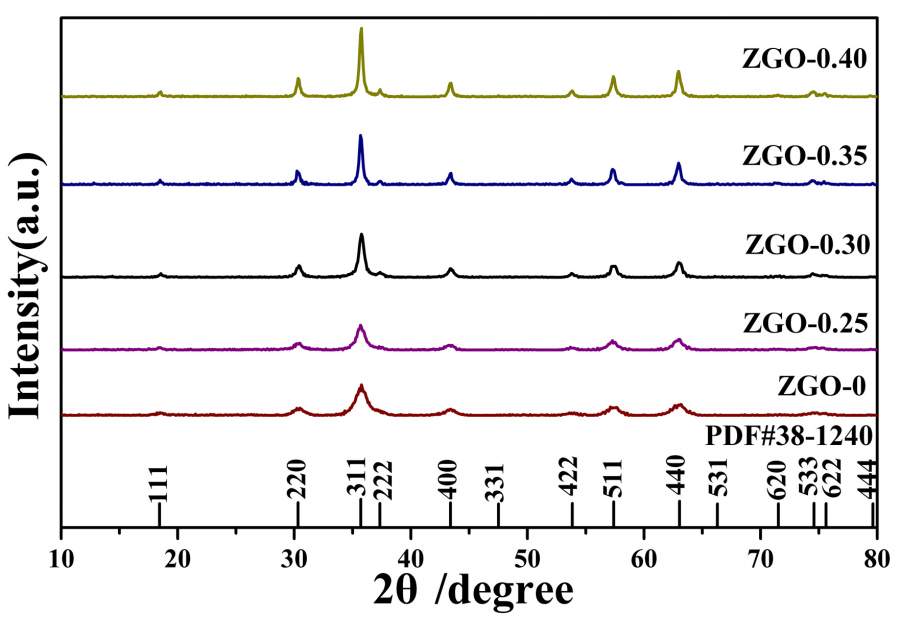

这是XRD 与 TEM 的图
TEM从上到下的图对应的是ZGO-0........依次增加
最后是ZGO-0的XRD数据,帮算算粒径,看是不我算错了(差距是不是很大,我算的是6.4 nm,直接用jade软件算的)
大神  谢谢了!
XRD与TEM测粒径
柠 xrd.jpg


XRD与TEM测粒径-1

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : 6.txt
  • 2017-05-21 20:11:03, 10.79 K
11楼2017-05-21 20:16:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zyhou

无虫

【答案】应助回帖

★ ★ ★
bxp1990: 金币+3, 有帮助 2017-05-21 20:29:00
电镜里面的明显就是团聚体,和XRD计算的晶粒大小不好去对比的
12楼2017-05-21 20:19:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bxp1990

专家顾问

优秀!!有木有!!!优秀!!有木有!!!优秀!!有木有!!!优秀!!有木有!!!

送红花一朵
引用回帖:
4楼: Originally posted by zyhou at 2017-05-20 21:37:00
有没有计算过,最好有具体数据。峰变尖究竟尖到什么程度。
还有一个问题就是,根据XRD的半峰宽计算得到的是晶粒的大小,也就是一个独立的单晶体的大小,谢乐公式的适用范围是3-100纳米。
而TEM里面看到的是团聚体 ...

这是XRD  与 TEM图,TEM图依次是ZGO-0、ZGO-0.25...........
TXT是’ZGO-0的XRD数据,大神看看粒径是多少(我用jade算大神是6.4 nm),看我算错了还是怎么的
大神,谢谢了!
XRD与TEM测粒径-2


XRD与TEM测粒径-3
柠 xrd.jpg

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : 6.txt
  • 2017-05-21 20:22:55, 10.79 K
13楼2017-05-21 20:26:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bxp1990

版主

优秀!!有木有!!!优秀!!有木有!!!优秀!!有木有!!!优秀!!有木有!!!

引用回帖:
7楼: Originally posted by rhc2012 at 2017-05-21 13:47:10
XRD测出的是晶体尺寸 TEM是粒子尺寸 不一样

谢谢
14楼2017-05-21 20:30:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

arthas_007

兑换贵宾

优秀!!有木有!!!优秀!!有木有!!!优秀!!有木有!!!优秀!!有木有!!!

引用回帖:
12楼: Originally posted by zyhou at 2017-05-21 20:19:14
电镜里面的明显就是团聚体,和XRD计算的晶粒大小不好去对比的

侯老师,用谢乐公式算出来的粒径和TEM看到的粒径是不是 不是一回事?
15楼2017-05-22 20:33:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

arthas_007

版主

优秀!!有木有!!!优秀!!有木有!!!优秀!!有木有!!!优秀!!有木有!!!

★ ★
温心若水: 金币+2, 欢迎常来交流 2017-05-24 08:10:20
谢乐公式的计算有范围要求,超过一定的范围算出来不准确,而且谢乐公式没有考虑应力
16楼2017-05-22 20:34:27
