[求助] 绘制状态图

问题描述：
现在有一组数据，描述不同结构在不同速度下的状态，状态分3种类型：失效，未失效，临界状态
原始数据如下：
结构1
V        4.0        4.1        4.5
状态        失效        未失效        临界状态

结构2
V        3.1        3.2        3.35        3.68        3.85        4.7
状态        失效        未失效        未失效        未失效        未失效        临界点

如何在一幅图像中将这些信息展现出来，一个开放式的问题，请大家指教。告知具体的绘图方式，matlab或excel软件最好。

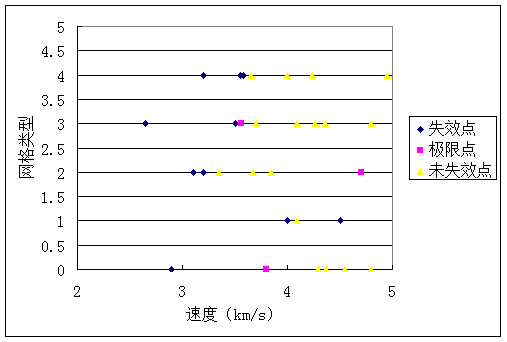

在一个文献中看到类似的图像，如下图，用Y轴的特定值表示结构，请问这个图是如何绘制出来的？

绘制状态图
回复此楼

» 猜你喜欢
1楼 2017-05-20 06:29:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

uah66

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
impact: 金币+20, 博学EPI+1 2017-05-21 21:33:47
引用回帖:
7楼: Originally posted by impact at 2017-05-20 19:39:43
我给出的例图，就是搞不明白它的三种状态是怎么数据化的？！或者是直接字符数据（文本数据）绘图？

这个就是你们专业内容啦，外行不懂。如果不考虑其他物理或理论意义，单单要把这三种状态区别出来画图也很简单，你给的图例又没有对应原始数据，你可以对照原始数据看看。PS:回复好几条了，给点金币先行不行？
赞一下(1人) 回复此楼
8楼2017-05-20 20:50:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

uah66

银虫 (小有名气)

【答案】应助回帖

状态对应还有一组数据，要不然画不出来
赞一下 回复此楼
2楼2017-05-20 11:57:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

impact

金虫 (初入文坛)
引用回帖:
2楼: Originally posted by uah66 at 2017-05-20 11:57:14
状态对应还有一组数据，要不然画不出来

应该没有了，附件的那幅图中Y=1代表结构1，然后是速度和状态的关系，Y=2代表结构2，在这条横线中是速度和状态的关系。就是在绘图过程中不知道如何把‘失效’，‘未失效’，‘临界’这三种状态设为变量，可以在绘图中直接绘制。
赞一下 回复此楼
3楼2017-05-20 13:32:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

impact

金虫 (初入文坛)
顶一下，希望能有更多的虫友看到，给与指点。
赞一下 回复此楼
4楼2017-05-20 15:31:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

uah66

银虫 (小有名气)

【答案】应助回帖

状态肯定对应一组数据，有2组数据，画散点图就是这个样子了，怎么把三个状态对应数据，你们专业或文献的内容
赞一下(1人) 回复此楼
5楼2017-05-20 17:29:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

impact

金虫 (初入文坛)
你指出的就是现在困难所在，如果是有数据的话就好画了。这个是判断结构在一定速度撞击下的状态，就是三种状态“失效”，“临界破坏”，“未失效”。因为不同的状态有不同的表征数据，所以不能混在一起。现在的问题就是如何将这三种状态数值化，然后可以在一张图上表示。
赞一下 回复此楼
6楼2017-05-20 19:24:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

impact

金虫 (初入文坛)
我给出的例图，就是搞不明白它的三种状态是怎么数据化的？！或者是直接字符数据（文本数据）绘图？
赞一下 回复此楼
7楼2017-05-20 19:39:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
