[求助] fluent多孔介质非热平衡模型固体壁面设置无法导热

图从左到右分别是入口段,多孔介质段,空管段,多孔介质段,出口段。

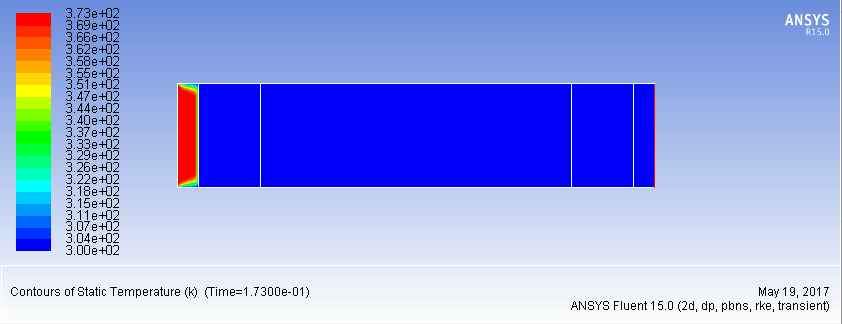

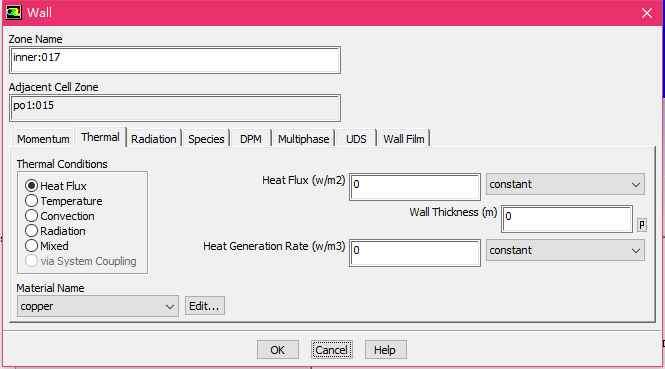

用fluent自带的多孔介质非热模型设置后,出现新的固体区域和新的位于多孔介质固体区域左右两边的边界,该边界条件该设置成什么?我设置成了wall,heat flux是0,然后跑出如下温度云图结果,好像温度根本无法传递过去。难道是因为没有设置热流量?

fluent多孔介质非热平衡模型固体壁面设置无法导热


fluent多孔介质非热平衡模型固体壁面设置无法导热-1


发自小木虫Android客户端
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

malasong9471

木虫 (正式写手)

heat flux为0,即绝热,热量自然无法传递。试试mixed。

发自小木虫Android客户端
2楼2017-05-19 23:04:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小鱼蛋啦啦啦

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by malasong9471 at 2017-05-19 23:04:19
heat flux为0,即绝热,热量自然无法传递。试试mixed。

但是这不是多孔介质吗?为什么流体不从流体区域流入然后和固体区域耦合传热?

发自小木虫Android客户端
3楼2017-05-20 15:53:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

malasong9471

木虫 (正式写手)

你好好看看多孔介质流动与传热的案例吧

发自小木虫Android客户端
4楼2017-05-20 16:45:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

malasong9471

木虫 (正式写手)

5楼2017-05-20 17:06:04
