[求助] matlab程序修改 已有1人参与

R=[]; %
d0=0:0.05:5;
[m,n]=size(d0);
for num=1:n;
    d=d0(num);

input5=[ ];

GHz=input5(:,1)';
EMR=input5(:,2)';
EMI=input5(:,3)'*i;
MUR=input5(:,4)';
MUI=input5(:,5)'*i;

E=EMR-EMI;
M=MUR-MUI;
Z=sqrt(M./E).*tanh(2*pi*GHz*(1e9)/(3e8)*d/(1e3)*i.*sqrt(M.*E));
R=[R;20*log10(abs((Z-1)./(Z+1)))];
end

%% plot
[X,Y]=meshgrid(GHz,d0)
surfhandle=surf(X,Y,R)
shading interp %
xlabel('Frequency (GHz)','Fontsize',26,'Fontweight','bold');
ylabel('d (mm)','Fontsize',26,'Fontweight','bold');
zlabel('Reflection Coefficient (dB)','Fontsize',26,'Fontweight','bold');

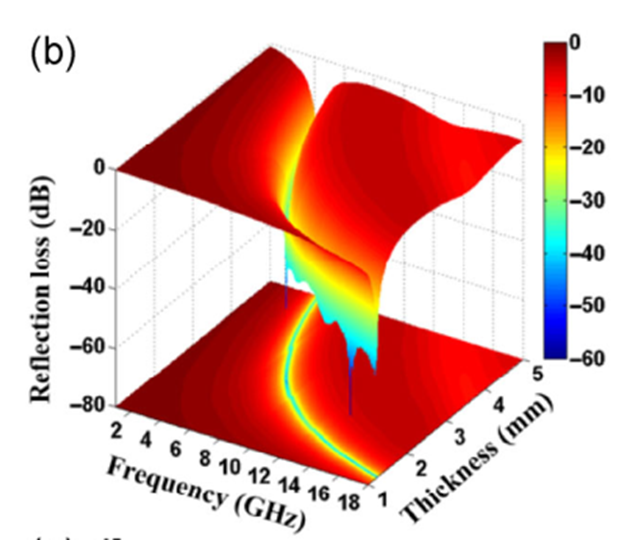

输入下面txt数据可以生成一个三维图,但是并没有xoy面的平面投影和侧标,哪位大神可以帮忙改一下吗?希望得到的类似于下图,程序小白实在是无力。。。
