[求助] 20钢常温冲击断口分析 已有3人参与

20钢（GB8163－2008）常温下的冲击试验断口，为什么会出现心部脆性断裂，边缘韧性断裂？这种断口可以判定是哪个断裂？麻烦大家帮忙看下。

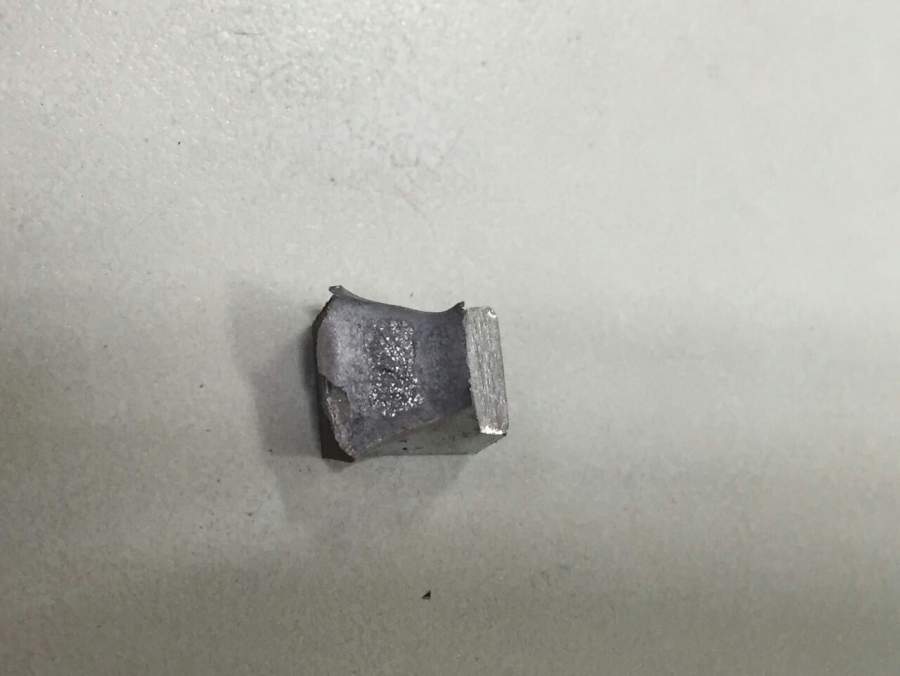

20钢常温冲击断口分析

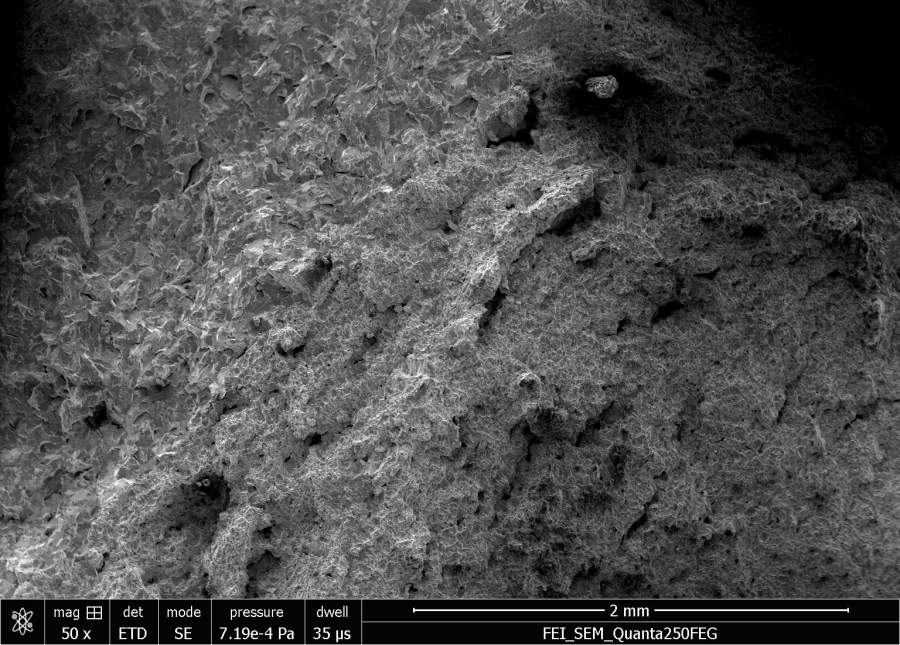

20钢常温冲击断口分析-1

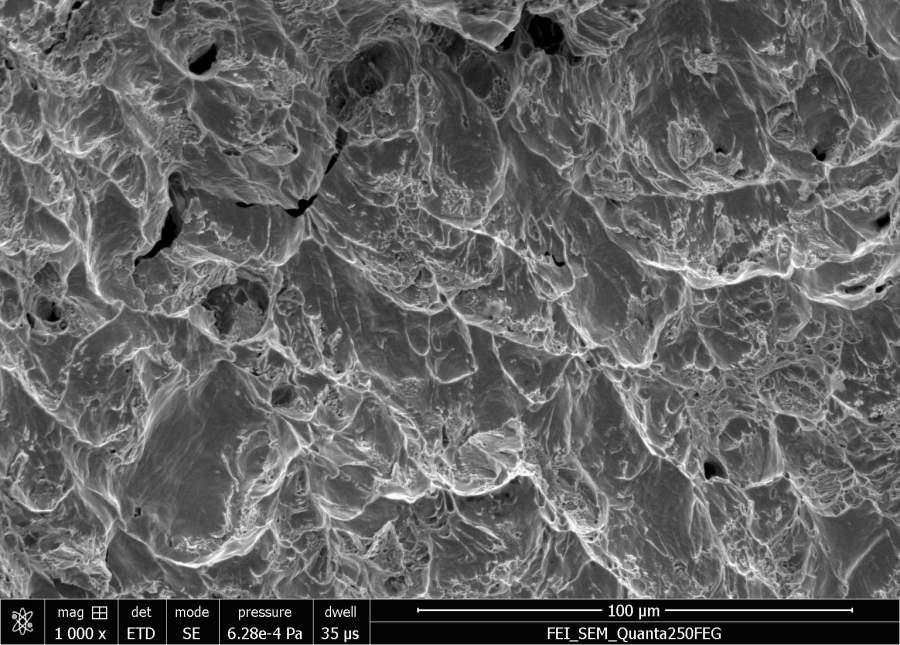

20钢常温冲击断口分析-2

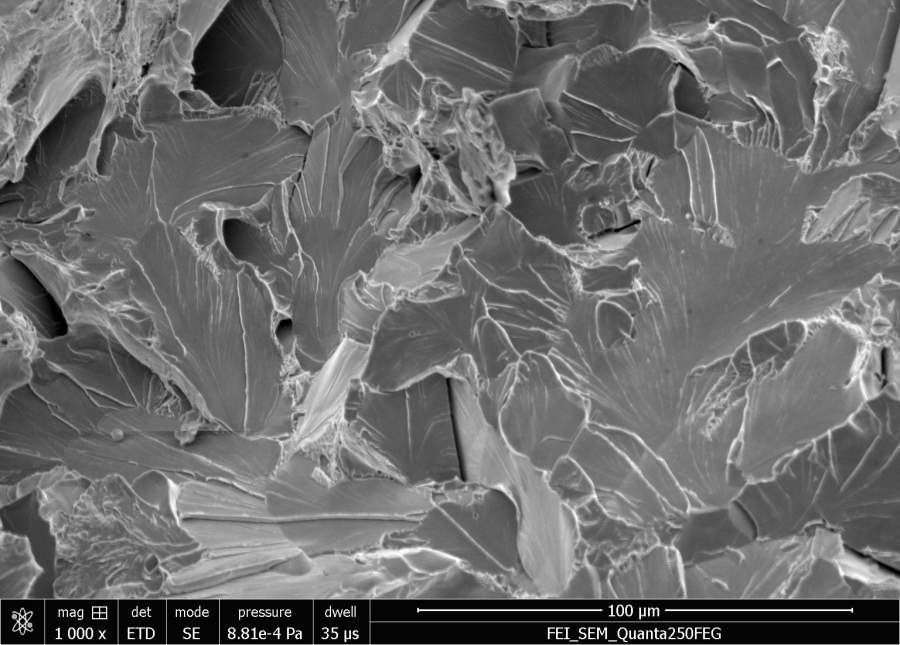

20钢常温冲击断口分析-3
回复此楼

» 猜你喜欢
1楼 2017-05-19 12:34:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yong0119

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
样品热处理状态是什么？如果没有做过淬火，个人认为原材料出现了脆化，不应该出现室温解理准解理断裂。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
欢迎失效分析案例咨询
2楼2017-05-19 12:50:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小怪兽de故事

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by yong0119 at 2017-05-19 12:50:42
样品热处理状态是什么？如果没有做过淬火，个人认为原材料出现了脆化，不应该出现室温解理准解理断裂。

热扎状态

发自小木虫Android客户端
回复此楼
3楼2017-05-19 13:35:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小怪兽de故事

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by yong0119 at 2017-05-19 12:50:42
样品热处理状态是什么？如果没有做过淬火，个人认为原材料出现了脆化，不应该出现室温解理准解理断裂。

拉伸试验为韧性断裂，只有冲击的时候才出现心部脆断

发自小木虫Android客户端
赞一下 回复此楼
4楼2017-05-19 13:37:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yong0119

木虫 (正式写手)
冲击试验冲击功多大。如果小于100J,那就说明材料本身脆化。检查成份和组织。成份看Mn/C比值，组织看晶粒大小。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
欢迎失效分析案例咨询
5楼2017-05-19 13:55:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yong0119

木虫 (正式写手)
引用回帖:
4楼: Originally posted by 小怪兽de故事 at 2017-05-19 13:37:43
拉伸试验为韧性断裂，只有冲击的时候才出现心部脆断
...

如果这个材料使用环境下会经历低温或者冲击载荷，那么脆化是不可以接受的。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
欢迎失效分析案例咨询
6楼2017-05-19 14:03:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小怪兽de故事

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by yong0119 at 2017-05-19 13:55:45
冲击试验冲击功多大。如果小于100J,那就说明材料本身脆化。检查成份和组织。成份看Mn/C比值，组织看晶粒大小。

做了4个样件，两个冲击功都为103J，另外另外两个85J和97J。100J.的冲击功要求怎么定的？材料会在短时间内在零下20度使用（一两分钟）

发自小木虫Android客户端
赞一下 回复此楼
7楼2017-05-19 14:11:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

感谢参与，应助指数 +1
边部的断口经历了塑性变形后才发生断裂，因此是韧性断裂；而当裂纹传播到心部区域时，裂纹尖端的强烈三向拉应力状态使材料发生脆断。另外，心部的杂质化学成分要比边部更多一些、晶粒尺寸也更大一些也是原因之一。

[ 发自手机版 http://muchong.com/3g ]
赞一下(3人) 回复此楼
8楼2017-05-19 19:37:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小怪兽de故事

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by peterflyer at 2017-05-19 19:37:22
边部的断口经历了塑性变形后才发生断裂，因此是韧性断裂；而当裂纹传播到心部区域时，裂纹尖端的强烈三向拉应力状态使材料发生脆断。另外，心部的杂质化学成分要比边部更多一些、晶粒尺寸也更大一些也是原因之一。
...

感谢！

发自小木虫Android客户端
回复此楼
9楼2017-05-19 21:23:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lhy1988428

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
8楼: Originally posted by peterflyer at 2017-05-19 19:37:22
边部的断口经历了塑性变形后才发生断裂，因此是韧性断裂；而当裂纹传播到心部区域时，裂纹尖端的强烈三向拉应力状态使材料发生脆断。另外，心部的杂质化学成分要比边部更多一些、晶粒尺寸也更大一些也是原因之一。
...

只有当规格比较大时，心部受到的三向拉应力才会比较大，而且并不是所有的样品心部都会出现脆断，心部组织异常或夹杂才是根本原因。
赞一下 回复此楼
不要去抱怨，只要你足够优秀。
10楼2017-05-21 22:05:22
