小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » ANSYS & ABAQUS » ansys模态分析
161/2返回列表12下一页
查看: 1903  |  回复: 15
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

pengpeng321

新虫 (初入文坛)

[交流] ansys模态分析 已有6人参与

请教一个问题，ansys里面做模态分析的时候，如果不加约束，前面6阶应该是刚体模态，但为什么振型不是分别沿三个坐标轴的平动和绕三个坐标轴的转动？

发自小木虫Android客户端
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2017-05-18 20:55:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyaobo0509

专家顾问 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
1.方便上图吗？

2.使用的什么单元，每个单元节点有哪几个自由度？
赞一下 回复此楼
2楼2017-05-19 09:54:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pengpeng321

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by liyaobo0509 at 2017-05-19 09:54:44
1.方便上图吗？

2.使用的什么单元，每个单元节点有哪几个自由度？

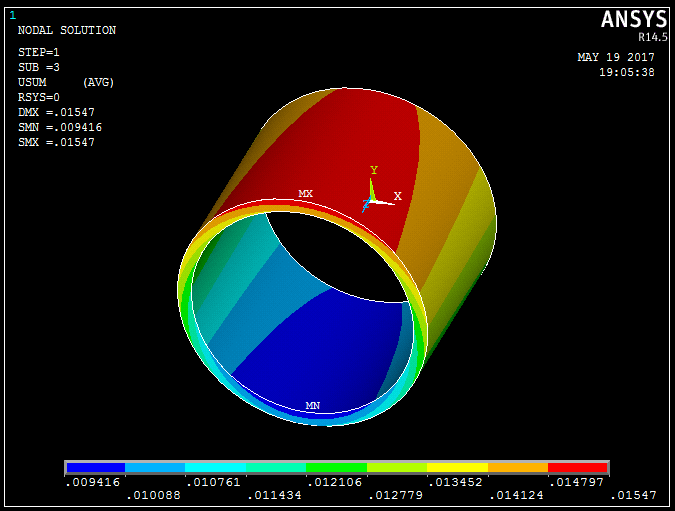

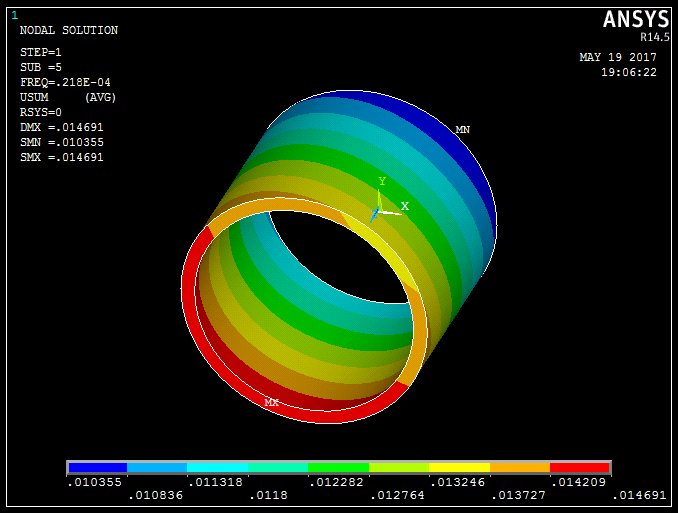

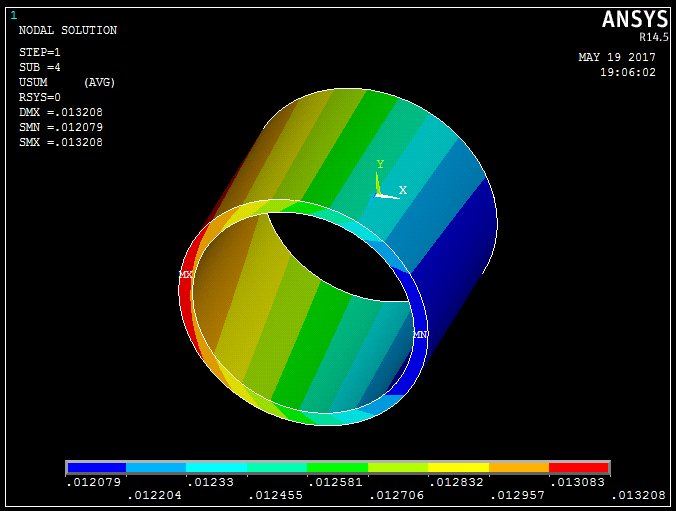

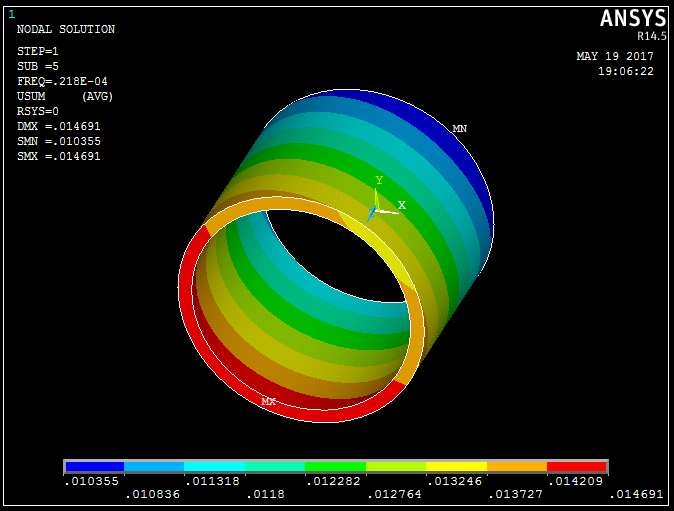

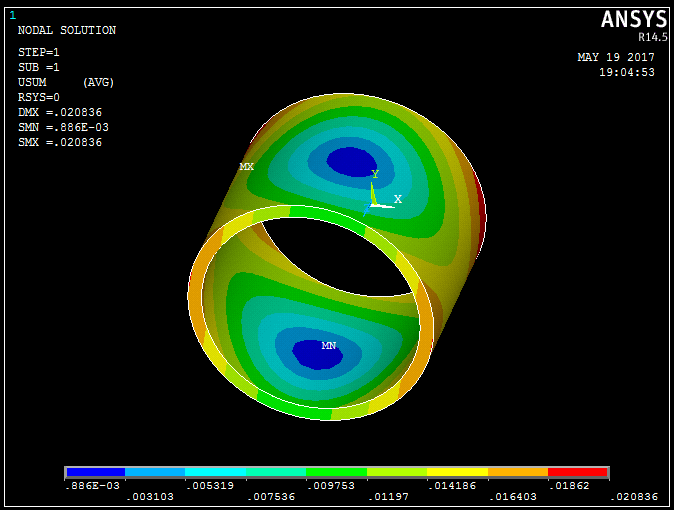

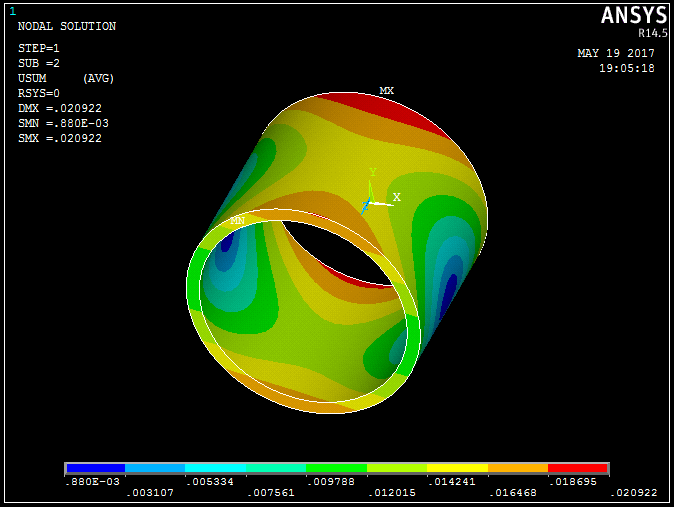

1.以一个圆柱壳体为例，图中是前6阶刚体模态的总位移云图，即前6阶振型。其振型分别为沿着某一轴的平动或转动，但并不是坐标轴。不知是否可以使前6阶振型分别沿着三个坐标轴平动和绕着三个坐标轴转动？
2.单元为solid185单元，每个单元8个节点，每个节点有3个沿着xyz方向平移的自由度。
ansys模态分析


ansys模态分析-1


ansys模态分析-2


ansys模态分析-3


ansys模态分析-4


ansys模态分析-5
赞一下 回复此楼
3楼2017-05-19 19:22:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

popmuck2005

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
如果我没记错的话，模态分析的刚体位移是合位移
赞一下 回复此楼
4楼2017-05-20 10:50:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pengpeng321

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by popmuck2005 at 2017-05-20 10:50:14
如果我没记错的话，模态分析的刚体位移是合位移

所说的合位移是指什么？

发自小木虫Android客户端
赞一下 回复此楼
5楼2017-05-20 14:31:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenchieh

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
前6阶是按频率由小到大排列的，不一定正好是三个移动、三个转动。多算几阶即可找到想要的三个移动、三个转动频率。
赞一下 回复此楼
6楼2017-05-22 07:24:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

memszhou

银虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
模态振型有无数种

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
7楼2017-05-22 07:41:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

美美姐

新虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
那有预应力和没有预应力分析的模态有什么主要区别呀

发自小木虫Android客户端
赞一下 回复此楼
8楼2017-05-22 07:51:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pengpeng321

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by chenchieh at 2017-05-22 07:24:31
前6阶是按频率由小到大排列的，不一定正好是三个移动、三个转动。多算几阶即可找到想要的三个移动、三个转动频率。

试了一下，六阶之后的模态是弹性模态，不会出现平动和转动

发自小木虫Android客户端
赞一下 回复此楼
9楼2017-05-22 11:56:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pengpeng321

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by 美美姐 at 2017-05-22 07:51:19
那有预应力和没有预应力分析的模态有什么主要区别呀

模态和力好像没有关系吧

发自小木虫Android客户端
赞一下 回复此楼
10楼2017-05-22 11:57:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
