ICEM 多孔介质网格划分 问题
|
|

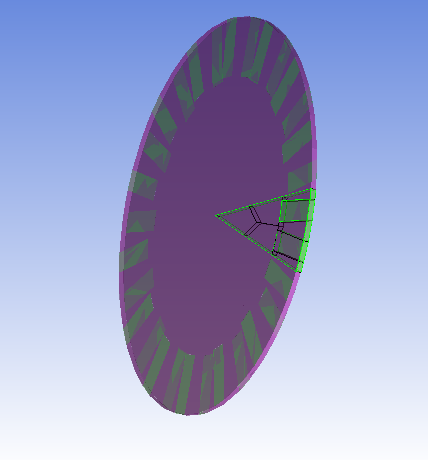

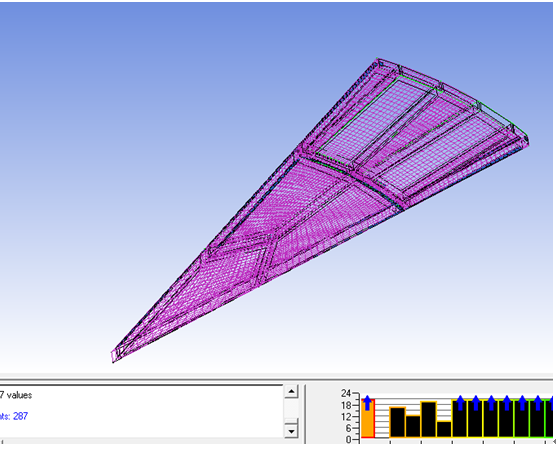

我模拟的对象时多孔复合管，把多孔介质看成是在管壁上具有的很多上方条。 http://muchongimg.xmcimg.com/data/bcs/2017/0518/w193h6032343_1495085003_774.png 对复合管进行网格划分的时候，我把模型分成2个组分，整个管道是通过这两个组分旋转、复制平移来得到的。 组分1与组分2由于其显著的单元周期性，我通过切分一个小单元并划分网格，最后旋转网格来得到。 http://muchongimg.xmcimg.com/data/bcs/2017/0518/w93h6032343_1495085298_862.png http://muchongimg.xmcimg.com/data/bcs/2017/0518/w93h6032343_1495085299_987.png 现在出现了3个问题： 1、交界面处理 由于组分1与组分2是旋转得到，为了在旋转网格的图中所指的面不会产生面网格。好像是能够通过删除了block的face，还是其它方式来达到？ http://muchongimg.xmcimg.com/data/bcs/2017/0518/w110h6032343_1495085294_593.png 2、组分2出现质量为0网格 Block 外围Edge上的网格长宽比也没什么大问题，为何网格质量这么差，在调整了网格的参数后，依旧是质量为0。在网格检查的时候，由于这部分网格太差，检查说volume orientation 出了问题，导入fluent的时候也说这样的网格会导致算法错误。 http://muchongimg.xmcimg.com/data/bcs/2017/0518/w121h6032343_1495085295_794.png 3、edge对应问题 我为了Y型划分网格质量高，只做了一个Y block,这样两个edge对应上面的5条edge，为了让他们联系到一起，我在edit edge 那里对下面的edge进行了spline的切分，然后再采用connect edge 把上下两条edge联系到一起，但是感觉两条edge还是处理得不好，我的这种处理方法对么？有没有更好的方式？ http://muchongimg.xmcimg.com/data/bcs/2017/0518/w232h6032343_1495085297_953.png 4、后来我把网格merge了，放到fluent，发生了critical error. 我在单个导入单独某一部分的edge到fluent 的时候并没有出现这些问题。虽然也会有warning，但是能够显示出网格。为何组合过后，导入完全导入不成功？ http://muchongimg.xmcimg.com/data/emuch_bbs_images/smilies/tuzi/9.gif希望能够得到大家的指导，在此先提前感谢大家。 （附件中包含我的组分2 文件(prj.uns.blk等文件)——project1）  1 交界面处理.PNG  2质量问题.PNG  3 edge对应问题.PNG  多孔介质整体.PNG  组分1.PNG  组分2.PNG |
