[求助] 高温热管蒸发冷凝过程做不出 已有2人参与

急求大神拯救!fluent做高温热管只有蒸发没有冷凝,求大神帮忙看看哪里出问题了

高温热管蒸发冷凝过程做不出


高温热管蒸发冷凝过程做不出-1


高温热管蒸发冷凝过程做不出-2


发自小木虫Android客户端
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nhjuyikg1568

新虫 (初入文坛)

引用回帖:
1楼: Originally posted by nhjuyikg1568 at 2017-05-17 23:59:44
急求大神拯救!fluent做高温热管只有蒸发没有冷凝,求大神帮忙看看哪里出问题了



...

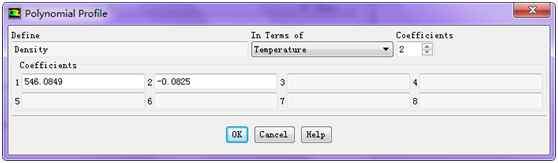

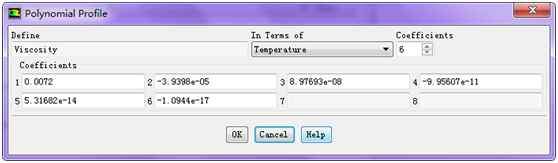

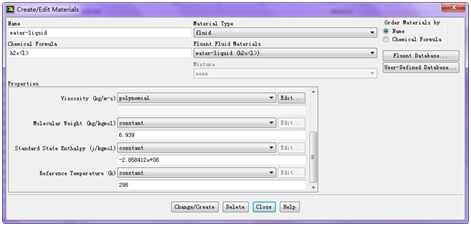

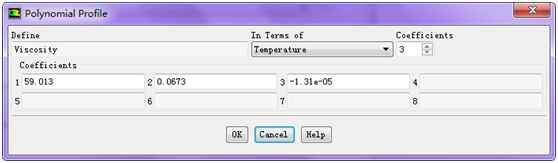

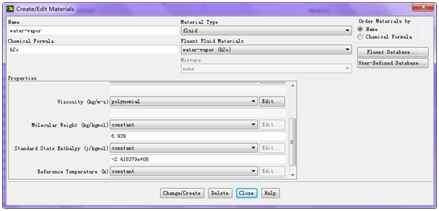

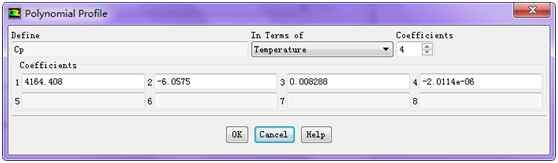

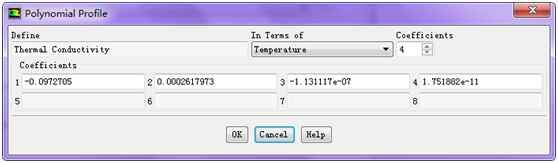

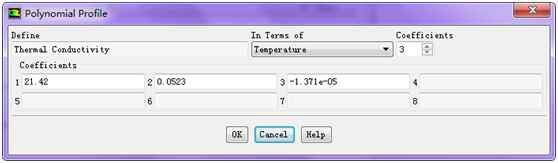

参数用的是从其他文献里找到的多项式,还有的是拟合出来的
高温热管蒸发冷凝过程做不出-3


高温热管蒸发冷凝过程做不出-4


高温热管蒸发冷凝过程做不出-5



发自小木虫Android客户端
2楼2017-05-18 00:01:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nhjuyikg1568

新虫 (初入文坛)

引用回帖:
1楼: Originally posted by nhjuyikg1568 at 2017-05-17 23:59:44
急求大神拯救!fluent做高温热管只有蒸发没有冷凝,求大神帮忙看看哪里出问题了



...

上边界是定热流密度,函数写在udf里
高温热管蒸发冷凝过程做不出-6


高温热管蒸发冷凝过程做不出-7


高温热管蒸发冷凝过程做不出-8



发自小木虫Android客户端
3楼2017-05-18 00:03:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nhjuyikg1568

新虫 (初入文坛)

引用回帖:
1楼: Originally posted by nhjuyikg1568 at 2017-05-17 23:59:44
急求大神拯救!fluent做高温热管只有蒸发没有冷凝,求大神帮忙看看哪里出问题了



...

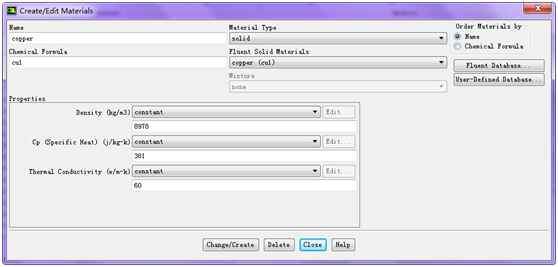

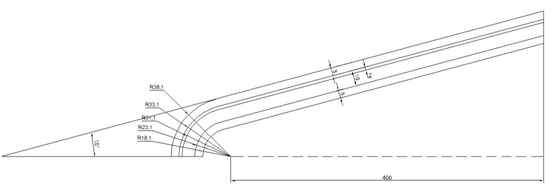

差点忘了放模型,管壁材料导热系数60,2mm的吸液芯设成了多孔介质
高温热管蒸发冷凝过程做不出-9


高温热管蒸发冷凝过程做不出-10


高温热管蒸发冷凝过程做不出-11



发自小木虫Android客户端
4楼2017-05-18 00:05:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nhjuyikg1568

新虫 (初入文坛)

引用回帖:
1楼: Originally posted by nhjuyikg1568 at 2017-05-17 23:59:44
急求大神拯救!fluent做高温热管只有蒸发没有冷凝,求大神帮忙看看哪里出问题了



...

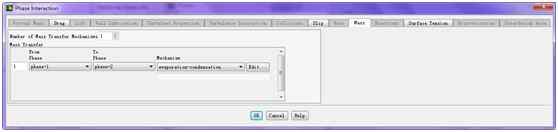

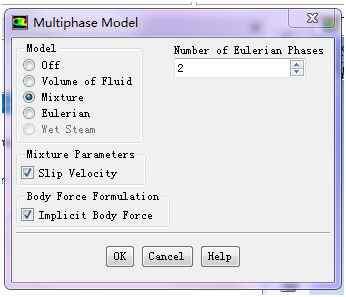

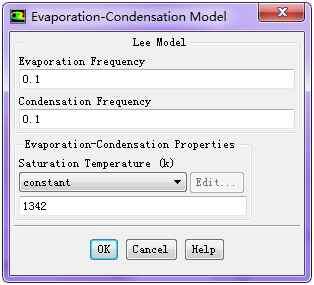

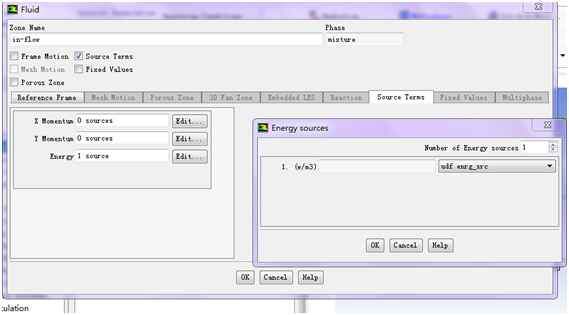

蒸发冷凝用的是网上最多的udf,分别设置在吸液芯和流域里,启用自带的蒸发冷凝模型
高温热管蒸发冷凝过程做不出-12


高温热管蒸发冷凝过程做不出-13


高温热管蒸发冷凝过程做不出-14



发自小木虫Android客户端
5楼2017-05-18 00:08:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nhjuyikg1568

新虫 (初入文坛)

引用回帖:
1楼: Originally posted by nhjuyikg1568 at 2017-05-17 23:59:44
急求大神拯救!fluent做高温热管只有蒸发没有冷凝,求大神帮忙看看哪里出问题了



...

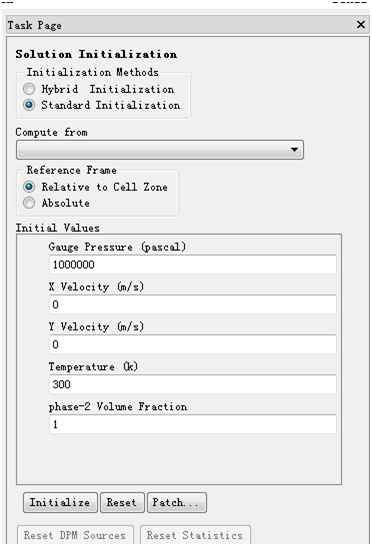

其他边界条件全是默认,求大神拯救啊,做了超长时间做不出来冷凝效果。。。
高温热管蒸发冷凝过程做不出-15


高温热管蒸发冷凝过程做不出-16



发自小木虫Android客户端
6楼2017-05-18 00:09:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nhjuyikg1568

新虫 (初入文坛)

引用回帖:
6楼: Originally posted by nhjuyikg1568 at 2017-05-18 00:09:44
其他边界条件全是默认,求大神拯救啊,做了超长时间做不出来冷凝效果。。。


...

自顶。。。

发自小木虫Android客户端
7楼2017-05-18 08:38:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tang17433

铜虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
如果开启自带蒸发冷凝模型救不要加网上自带的udf了,还有冷凝系数可以设置的很大,一个数量级一个数量级的加上试一试
8楼2017-05-18 09:24:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

微流咨询

新虫 (正式写手)


【答案】应助回帖

感谢参与,应助指数 +1
同意楼上是说法


fleunt培训资料下载
9楼2017-05-18 11:37:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nhjuyikg1568

新虫 (初入文坛)

好像不是这个问题啊,还是不行

发自小木虫Android客户端
10楼2017-05-18 14:20:55
