[交流] 三角形常应变单元的有限元分析的MATLAB后处理

应力云图，其实质是用不同的颜色填充等值线。有了结点的应力值，单元内任意一点的应力值是通过插值实现的。下面来看一个悬臂梁的综合后处理。

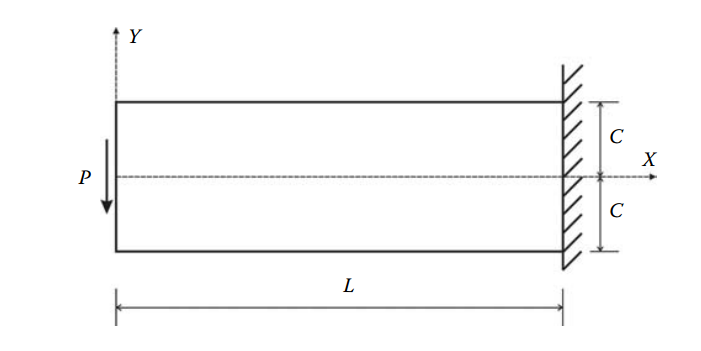

如图所示，一个悬臂梁受集中力作用。 集中力P=1000N，C=10mm, L=60mm, t=5mm ，弹性模量E=20000MPa，泊松比υ=0.3。

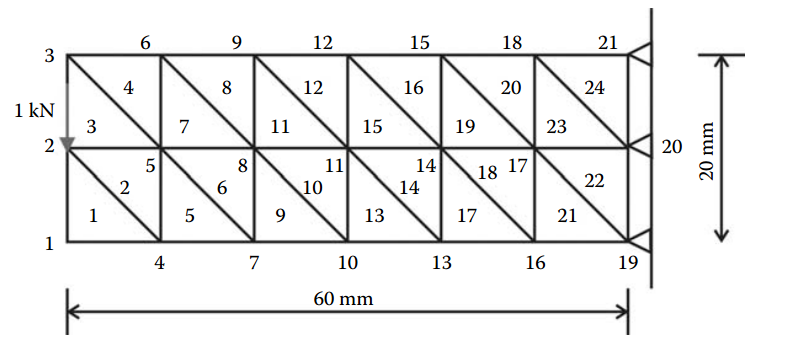

用CST单元建立有限元模型，结点数为21个，单元数为24个，集中力作用在节点2的Y方向。结点19,20,21为约束边界，三个结点的自由度都是固定的。
用自编程序计算后作后处理。下面是梁的变形图。应力云图见附件。

三角形常应变单元的有限元分析的MATLAB后处理


三角形常应变单元的有限元分析的MATLAB后处理-1


三角形常应变单元的有限元分析的MATLAB后处理-2
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : CST单元后处理.pdf
    • 2017-05-16 22:59:39, 405.33 K

» 猜你喜欢

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2017-05-16 22:57:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tjcobalt

新虫 (初入文坛)
★
springer_(金币+1): 谢谢参与
常应变单元是最基本。楼主去做一下实体单元的应力修匀吧，成就感更大。

发自小木虫Android客户端
赞一下 回复此楼
6楼2017-05-17 14:56:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夏末时光

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
楼主，请问一下可以用cst软件做pdms弹性材料的应变分析吗？应该怎么弄呢
赞一下 回复此楼
7楼2018-12-14 15:50:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
jixiangbao2楼
2017-05-16 23:02   回复
springer_(金币+1): 谢谢参与
这 发自小木虫IOS客户端
gorgan3楼
2017-05-16 23:23   回复
springer_(金币+1): 谢谢参与
发自小木虫Android客户端
syhorchid4楼
2017-05-16 23:24   回复
springer_(金币+1): 谢谢参与
SFeynman5楼
2017-05-16 23:56   回复
springer_(金币+1): 谢谢参与
好 发自小木虫Android客户端
