| 查看: 1449 | 回复: 6 | ||
iacwj03金虫 (正式写手)
|
[求助]
交流阻抗拟合 已有4人参与
|
|

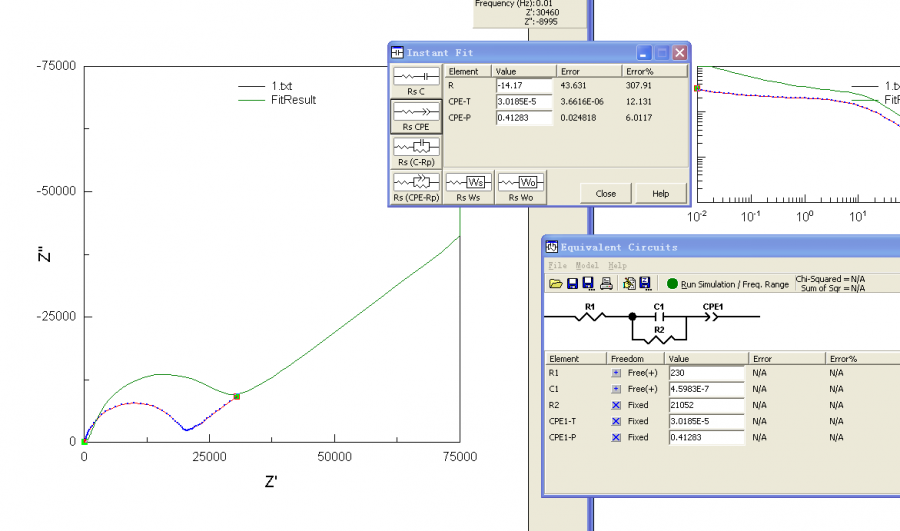

一个单层膜修饰电极，进行交流阻抗测试后，要模拟电路，用Zview模拟了几次，不是太会操作，误差总是很大，哪位大神给模拟个电路呗，我模拟的结果如下图所示，一个一个元件单独进行即时拟合时，是不是要选择测试图谱的某一部分？怎么选中啊？ 交楼阻抗测试的数据见文件1  003.png |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : 1.txt
2017-05-16 17:30:35, 1.57 K
» 猜你喜欢
德国Karlsruhe Institute of Technology招收电化学储能及联合培养CSC博士等
已经有20人回复
-
德国Karlsruhe Institute of Technology招收电化学储能及联合培养CSC博士
已经有24人回复
-
分析化学论文润色/翻译怎么收费?
已经有208人回复
-
德国Karlsruhe Institute of Technology招收电化学储能及联合培养CSC博士
已经有1人回复
-
固态锂金属电池迁移数计算求助
已经有1人回复
-
荷兰奈梅亨大学赵文博与Galimberti课题组招收理论计算CSC博士 2000 欧元/月+房补
已经有0人回复
-
26储能博士申请自荐
已经有22人回复
-
上海交通大学--宁波东方理工大学电池方向博士招生
已经有10人回复
-
海南大学全国重点实验室杨金霖老师招收储能电池方向博士生（2026年3月报名，9月入学）
已经有1人回复
-
海南师范大学2026年博士研究生招收 (在职想提升学历人员可报考) 申请考核制+普通招考
已经有0人回复
-
申博求助
已经有0人回复
2楼2017-05-24 21:44:14
corrtest
木虫 (著名写手)
- 应助: 486 (硕士)
- 贵宾: 0.006
- 金币: 2623.6
- 红花: 48
- 帖子: 1360
- 在线: 776.8小时
- 虫号: 687386
- 注册: 2009-01-04
- 专业: 电化学
3楼2017-05-25 10:20:50
4楼2017-08-23 11:01:37
iacwj03
金虫 (正式写手)
- 应助: 0 (幼儿园)
- 金币: 2760.6
- 散金: 60
- 红花: 3
- 帖子: 728
- 在线: 144.5小时
- 虫号: 392589
- 注册: 2007-06-04
- 专业: 胶体与界面化学
5楼2017-08-25 10:42:28
xuezaihappy
新虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 19.1
- 帖子: 9
- 在线: 27.7小时
- 虫号: 4569175
- 注册: 2016-04-06
- 性别: MM
- 专业: 金属材料的微观结构
6楼2017-09-10 10:10:40
张100730227
至尊木虫 (知名作家)
- 应助: 145 (高中生)
- 金币: 20916.1
- 散金: 37
- 红花: 46
- 帖子: 5434
- 在线: 852.9小时
- 虫号: 1499833
- 注册: 2011-11-19
- 专业: 电化学
【答案】应助回帖
★ ★ ★ ★ ★
iacwj03: 金币+5, ★★★很有帮助 2017-09-11 17:10:54
iacwj03: 金币+5, ★★★很有帮助 2017-09-11 17:10:54
|
首先，看看你的等效电路是不是对；其次就是分段拟合。在软件窗口左上角有一个可以选取雷奎斯特图某一部分的按钮，通过这个按钮来选取你要拟合的部分，得到相应等效电路元器件的初值。 发自小木虫Android客户端 |
7楼2017-09-10 18:23:31
