小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 电化基础 » 超级电容器测循环伏安曲线，曲线诡异，求分析原因
61/1返回列表
查看: 2246  |  回复: 5
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

DrWD

铜虫 (小有名气)

[求助] 超级电容器测循环伏安曲线，曲线诡异，求分析原因 已有1人参与

刚上手做超级电容器电极新材料，组装了最基本的电容器结构，测CV，结果得到数据非常诡异，理解不了，求专业大神帮忙分析，什么情况....

电势 0-1V，或0-0.5V都试过，扫速 0.01-0.1，都试过，曲线形状没太大差别；纵坐标电流很大，sensitivity要选 1X10-1才能不overflow .....，得到曲线就如给出图中这么诡异了.......

跪求请教分析，谢谢

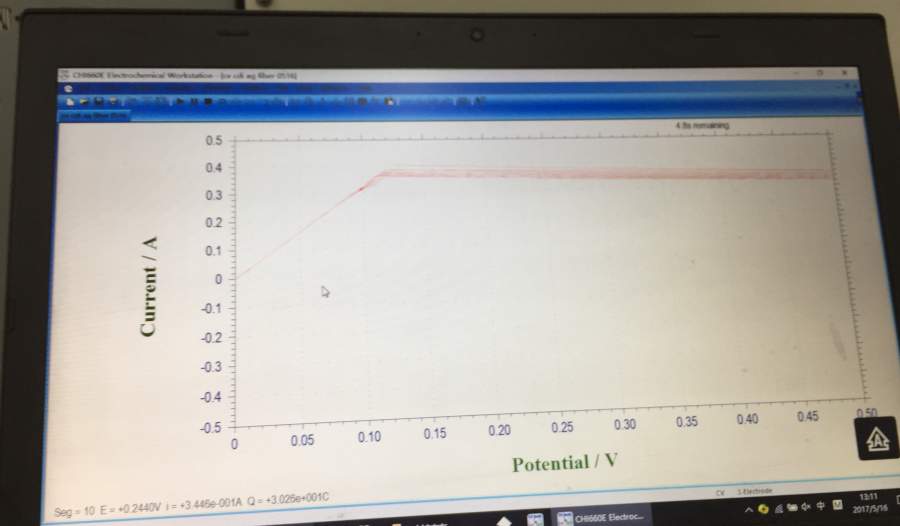

超级电容器测循环伏安曲线，曲线诡异，求分析原因
CV 诡异图.jpg
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
好好扮演自己的角色，做自己该做的事
1楼 2017-05-16 16:25:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vcnet15

专家顾问 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
DrWD: 金币+5, ★★★很有帮助 2017-05-16 22:04:00
感觉像是内部短接了，表现的行为像一个纯电阻
赞一下 回复此楼
2楼2017-05-16 17:03:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

星落夕阳

新虫 (初入文坛)
短路造成的

发自小木虫IOS客户端
回复此楼
3楼2017-05-16 21:16:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

DrWD

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by vcnet15 at 2017-05-16 17:03:34
感觉像是内部短接了，表现的行为像一个纯电阻

谢谢，后来发现问题了，确实是短路造成的，电极材料微粒破损透过中间的绝缘布隔膜造成短路了...
赞一下(1人) 回复此楼
好好扮演自己的角色，做自己该做的事
4楼2017-05-16 22:02:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

DrWD

铜虫 (小有名气)
引用回帖:
3楼: Originally posted by 星落夕阳 at 2017-05-16 21:16:31
短路造成的

谢谢，后来发现问题了，确实是短路造成的，电极材料微粒破损透过中间的绝缘布隔膜造成短路了...
赞一下(1人) 回复此楼
好好扮演自己的角色，做自己该做的事
5楼2017-05-16 22:03:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

就是兔美呀

新虫 (小有名气)
请问你组装的是扣式的吗？扣式的要怎么测CV呀。就是跟圆的，都不知道该怎么接线了

发自小木虫IOS客户端
赞一下 回复此楼
6楼2019-05-23 14:28:06
