[求助] ANSYS APDL中能否实现对三维实体移动载荷的施加 已有1人参与

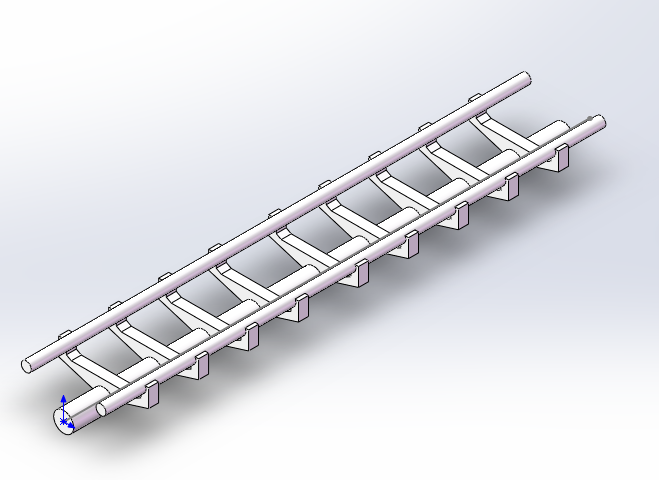

我想在轨道的三个圆柱上沿指定路径分别施加不同的移动载荷，但APDL中移动在和都是施加在2D模型中的，通过指定节点上载荷的添加与删除来实现载荷的移动，问题就是： 1.三维实体中指定路径的节点编号不知道怎么得到，希望能够将指定路径节点的编号输出，这样就能用DO语句完成施加
                 2.我还查到可以在WORKBENCH中对实体进行面划分，对面施加载荷，面的宽度决定计算的精度，这种方法有大佬用过吗 - -

ANSYS APDL中能否实现对三维实体移动载荷的施加
回复此楼

» 猜你喜欢
马猴烧酒>大和抚子>护士教师>博士硕士--
1楼 2017-05-16 09:43:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyaobo0509

专家顾问 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
以下想法供楼主参考：

1.将实体沿指定路径剖分，网格划分后指定路径上会生成一系列节点；

2.通过NSLL或节点坐标，将指定路上节点选出，并存入一个SET；

3.将SET中节点按指定路径的坐标值大小排序，并顺序存入一个ARRAY；

4.顺序取出ARRAY中节点编号并施加载荷，即可实现载荷沿指定路径移动；
赞一下(1人) 回复此楼
2楼2017-05-16 18:37:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bkr129

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by liyaobo0509 at 2017-05-16 18:37:14
以下想法供楼主参考：

1.将实体沿指定路径剖分，网格划分后指定路径上会生成一系列节点；

2.通过NSLL或节点坐标，将指定路上节点选出，并存入一个SET；

3.将SET中节点按指定路径的坐标值大小排序，并顺序存 ...

谢谢啊，可是有些地方我还不太明白：     1.剖分后在画网格模型就不完整了啊，而且这只是最基本的一段轨道，还会有螺旋轨道- -
                                                           2.我想先把路径的网格划分出来，然后再画整体的，这样整体网格划分后是否会对先前路径的节点编号造成影响？
                                                           2.一般这种结构分析网格数大概多少比较合理，我用workbench算求解进度条总是卡主不动，网上说是网格数量过多
十分感谢！
赞一下 回复此楼
马猴烧酒>大和抚子>护士教师>博士硕士--
3楼2017-05-17 09:01:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyaobo0509

专家顾问 (著名写手)

【答案】应助回帖

上面只是我个人理解的大致步骤，仅供参考，楼主可根据实际情况修改。

1.关于载荷路径，可以剖分体、剖分面、定义硬点或其他方法，保证在载荷路径上生成一系列节点；

2.至于单元大小，不清楚楼主的分析目的或输出，根据结果要求细化到一定程度就可以了；
赞一下 回复此楼
4楼2017-05-17 09:24:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bkr129

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by liyaobo0509 at 2017-05-17 09:24:40
上面只是我个人理解的大致步骤，仅供参考，楼主可根据实际情况修改。

1.关于载荷路径，可以剖分体、剖分面、定义硬点或其他方法，保证在载荷路径上生成一系列节点；

2.至于单元大小，不清楚楼主的分析目的或输 ...

谢谢，我都去尝试下！
赞一下 回复此楼
马猴烧酒>大和抚子>护士教师>博士硕士--
5楼2017-05-17 10:21:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
