[求助] ansys能处理纳米级的模型吗，最小尺度是多少呢？已有1人参与

请问ansys能够计算的最小尺度是多少？我的计算模型是nm级的，含裂纹，首先建模就过不去，同样的命令流，m级的就过得去，是软件计算不了吗？在线等

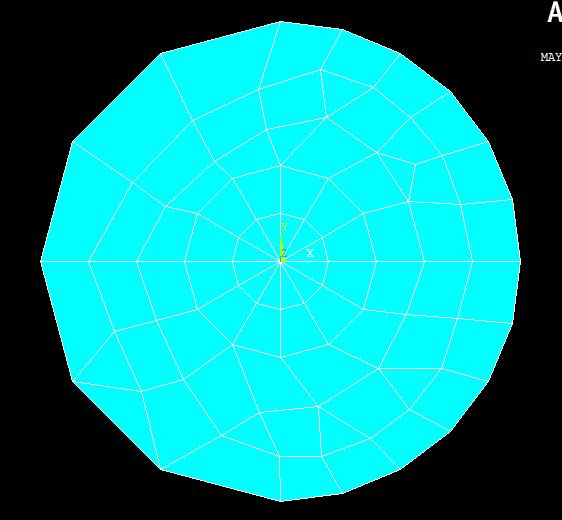

图片1显示----m级的：
/prep7
et,1,plane183,,,2
mp,ex,1,236.036e9
mp,nuxy,1,0.267
/units,si
k,1,0,0
k,2,1,0
k,3,0,1
k,4,-1,0
k,5,0,-1
k,6,-1,0
csys,1
l,1,2
l,2,3
l,3,4
l,4,1
l,2,5
l,5,6
l,6,1
a,1,2,3,4,1
a,1,2,5,6,1
KSCON,1,0.2,1,6,1,
LESIZE,2, , ,6, , , , ,1
LESIZE,5, , ,6, , , , ,1
amesh,1
amesh,2

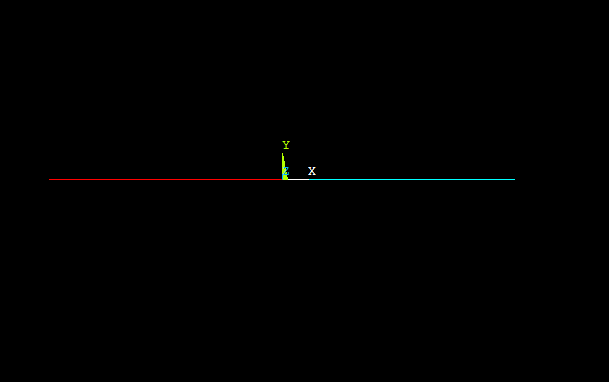

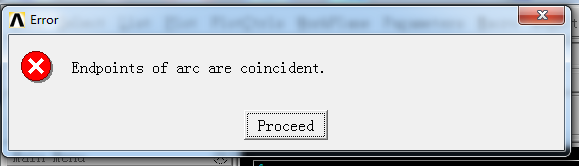

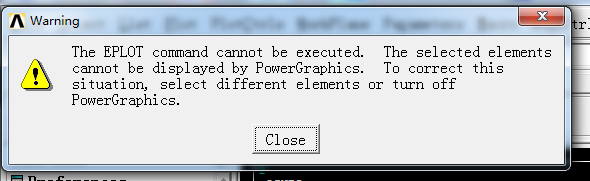

图片2-5----连圆线都画不出来，面也画不出来--nm级的：
/prep7
et,1,plane2,,,2
mp,ex,1,236.036e9
mp,nuxy,1,0.267
/units,si
k,1,0,0
k,2,1e-9,0
k,3,0,1e-9
k,4,-1e-9,0
k,5,0,-1e-9
k,6,-1e-9,0
csys,1
l,1,2
l,2,3
l,3,4
l,4,1
l,2,5
l,5,6
l,6,1
a,1,2,3,4,1
a,1,2,5,6,1
KSCON,1,2e-10,1,6,1,
LESIZE,2, , ,6, , , , ,1
LESIZE,5, , ,6, , , , ,1
amesh,1
amesh,2





回复此楼

» 猜你喜欢

博士读完未来一定会好吗已经有21人回复
导师想让我从独立一作变成了共一第一已经有5人回复
到新单位后，换了新的研究方向，没有团队，持续积累2区以上论文，能申请到面上吗已经有11人回复
读博已经有4人回复
JMPT 期刊投稿流程已经有4人回复
心脉受损已经有5人回复
Springer期刊投稿求助已经有4人回复
小论文投稿已经有3人回复
Bioresource Technology期刊，第一次返修的时候被退回好几次了已经有9人回复
申请2026年博士已经有6人回复

» 本主题相关商家推荐: (我也要在这里推广)

1楼2017-05-15 10:22:45

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

gtydsg

新虫 (初入文坛)

应助: 0 (幼儿园)
金币: 1.5
帖子: 7
在线: 14.9小时
虫号: 3797426
注册: 2015-04-09
性别: MM
专业: 固体力学

/units,uMKS，，，，我把单位设置改为um后，倒是能画出来了，这个单位及精度在ansys中有什么关系吗？求问

赞一下

回复此楼

2楼2017-05-15 10:34:25

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

liyaobo0509

专家顾问 (著名写手)

专家经验: +353
应助: 214 (大学生)
金币: 8142.8
散金: 288
红花: 64
沙发: 4
帖子: 1838
在线: 480.5小时
虫号: 911339
注册: 2009-11-24
性别: GG
专业: 机械工程
管辖: 仿真模拟

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
gtydsg: 金币+10, ★★★★★最佳答案 2017-05-17 09:27:49

如果是结构分析，没有单位要求，可以直接用纳米作单位，自己保证量纲的统一就可以了。你输入一个参数，ANSYS也仅记录一个数值，计算后再输出一个数，自己知道输出的结果应该是什么单位就可以了。

比如，精密结构分析，我们通常用 mm, kg, s，推导出力单位为 mN，应力单位为 kPa。自己选定基本物理量的单位后，导出量的单位自己推导一下。
