[求助]
气液两相流 已有1人参与
|

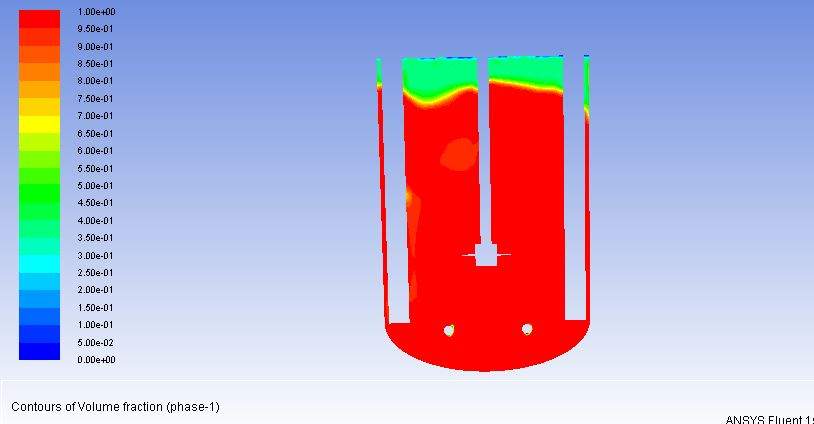

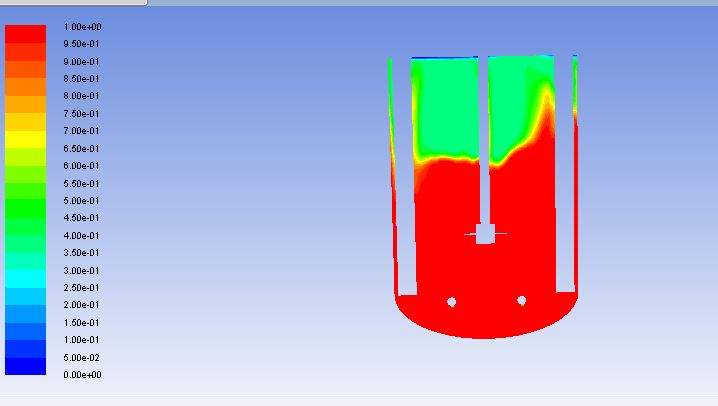

气液两相流模拟，模型是一个搅拌器，结构是挡板，RT桨，气体分布器，气体分布器上有24个孔来进气，分布器进入的是空气。整个筒体有0.58m高，初始化后通过patch，将高度为0.38m作为液位高度，液位高度以上的是气体，以下为液体，然后气体分布器通气（速度入口），搅拌槽顶部是压力出口，气体的backflow volume fraction 是1，出口压力为一个标准大气压。欧拉多相流模型，标准K-e模型，液相为主相，气相为分散相。但是计算的时候，液体会越来越多。计算的时候我发现气体体积分数一直在下降，最后快接近0的时候，保持不变，但云图上显示现在差不多都是水，图片显示的是液体的体积分数。对顶部（压力出口）进行流量计算，发现液体是从顶部流入的，我就不知道哪里错了，还望各位大神赐教。 1.JPG  3.JPG  4.JPG |
