24小时热门版块排行榜

返回列表

qdbxj

木虫 (小有名气)

应助: 14 (小学生)
金币: 2012.5
散金: 12
帖子: 180
在线: 58.5小时
虫号: 1087756
注册: 2010-09-02
专业: 无机合成和制备化学

[求助] FTIR微区偏振光谱出现负吸收峰。

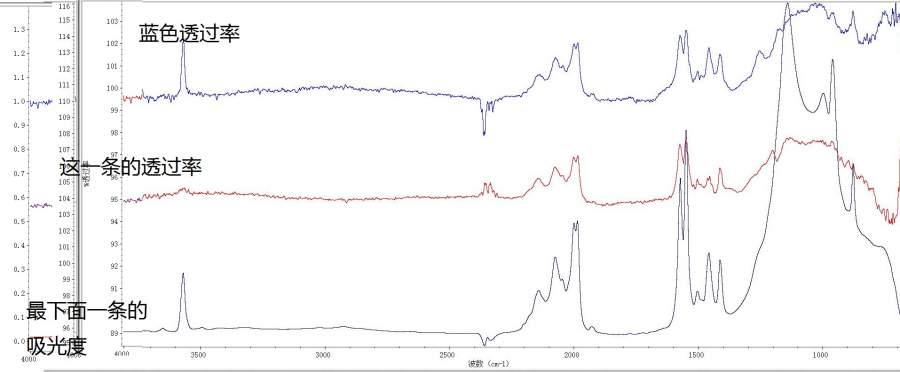

如图所示，是同一个样品同一位置的微区FTIR光谱
由下向上依次为非偏光吸光度，偏光片0度时透射率，偏光片90度时透射率
从谱图样式来看，几乎是一样的出峰位置，但中间和上面是透射率，如果转化成吸光度，则在相应位置出现负峰。

这种情况有朋友遇到过吗，红外光经过样品后反而增强了？
开始我测了最下面一条谱线和最上面一条谱线，因为感觉3600左右羟基吸收，因为这个基团取向性很强，我就直接转了90度偏光片测试，得到中间一条谱线。
和预料的一样，3600的羟基峰几乎平了。所以感觉偏光片起效果了。
但是为什么透射都超过了100%呢？

求各位大佬或处理过类似问题的朋友帮忙解释一下，这种情况怎么处理怎么才能取一个合理的，正吸收峰的偏光红外数据。

测试条件：样品为平行于c轴且平行于100晶面的六方相单晶体薄片（厚度约70微米）
背景为BaF2片，样品放置于BaF2片上。
光路为光源→聚光器→BaF2片及样品→偏光片→探测器。


回复此楼
