关于用comsol模拟MIM金属圆谐振腔中入射场的添加问题
|
|

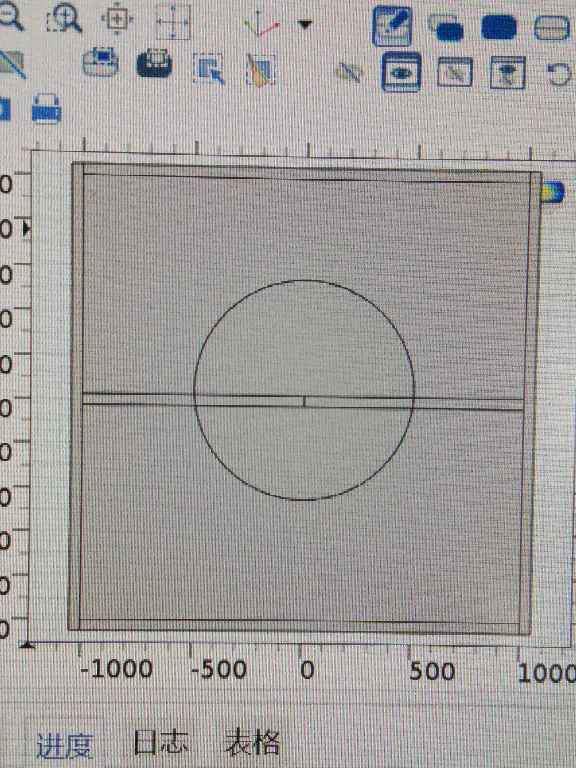

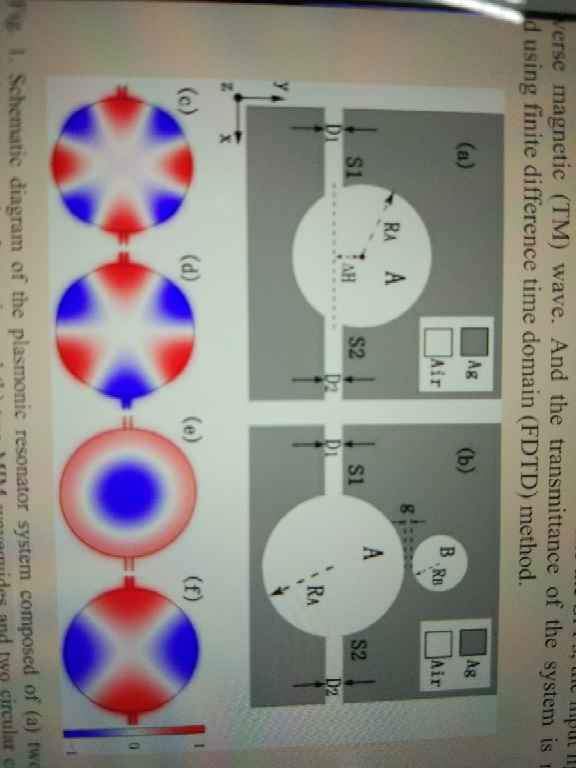

本人研究方向为谐振腔，最近找了一篇论文为谐振腔MIM的，需要模拟出来。结构为周围电介质为银，中间谐振腔电介质为空气。 已经构建的模型可以模拟出结果但是和论文不符合。 首先我的参数是顶部和底部为完美匹配层，且底部和顶部边界用无入射场的散射边界条件。论文中在开口处入射TM波，但是直接添加求解错误，因此左右两边加入两个空气层，端口在左右两个边界。 问题是共振模态和论文不符合，频率单位也不对。我的分析是TM模态不对。论文中给出四种模态，可是consol中只有端口-矩形时有端口选项，且只有端口数。 因此我的问题是怎么选择输入TM波的指定模态，这里我需要TM0,4 TM0 3 TM1,0 TM0,2 对模态论文中描述为 TMq m,q,m are integers and indicate the radial and angular resonant modes,respectively.   @wuming524 发自小木虫Android客户端 |
