[求助] 网格划分求助 已有2人参与

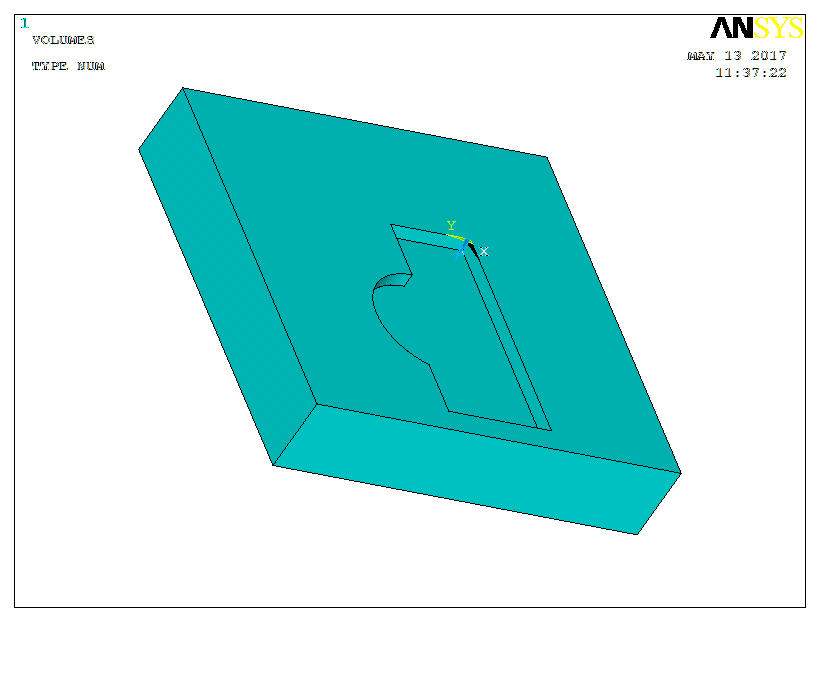

在长方体中挖去不规则体然后划分网格,希望能够在长方体的底部得到规则的正方体网格,请问有方法可以实现么?网格划分求助
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : file.db
  • 2017-05-13 11:45:29, 2.13 M

» 猜你喜欢

生命的长河是多么的迂回,希望又是多么的雄壮。
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

刘炎举8

铁虫 (小有名气)

力量越大,责任越大
2楼2017-05-13 12:13:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

感谢参与,应助指数 +1
先沿着凹槽的底部平面将模型切分为两层,然后对长方体底面划分正方形网格,再对体进行扫描。
  不过,由于你的结构本身的限制,扫描后,对长方体底部也难以生成真正正方体的单元。
  如果一定要底部生成正方体单元,可以在底部附近先分割出一层,这样可以保证底部附近的单元是正方体,只是单元数可能比较多。
3楼2017-05-14 08:23:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx901023

至尊木虫 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
wz_work: 金币+10, ★★★★★最佳答案 2017-07-25 11:32:04
做网格软件有很多,ansys在前处理方面没有太大优势。
祝好。

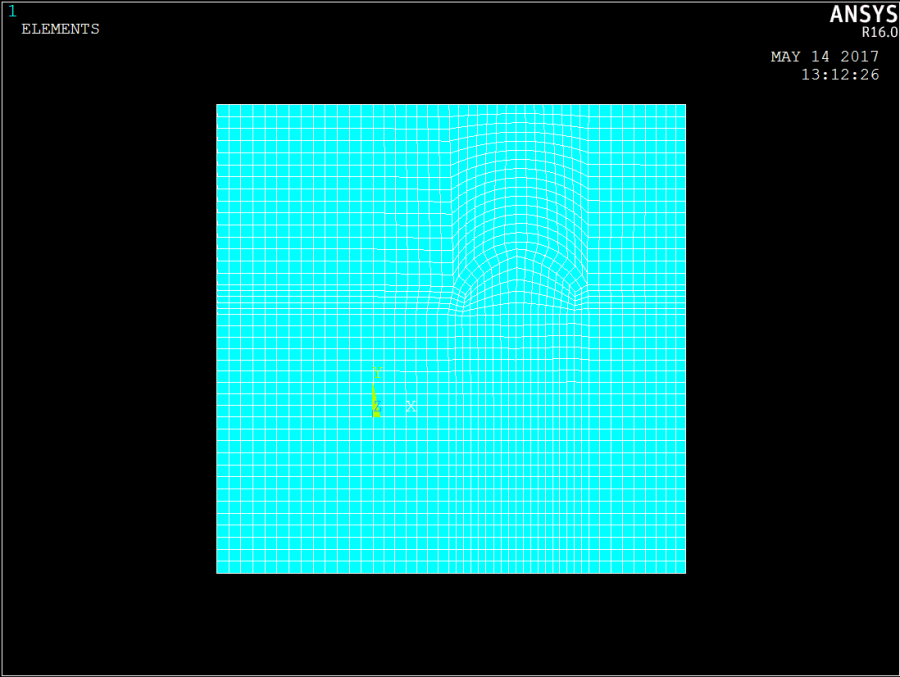

网格划分求助-1


网格划分求助-2

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : A1.db
  • 2017-05-14 13:14:28, 14.75 M

» 本帖已获得的红花(最新10朵)

其实我想说,以上结论是我瞎编的。。。
4楼2017-05-14 13:15:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wz_work

木虫 (小有名气)

送红花一朵
引用回帖:
4楼: Originally posted by lx901023 at 2017-05-14 13:15:25
做网格软件有很多,ansys在前处理方面没有太大优势。
祝好。


...

您好,请问您方便远程操作演示一下么?谢谢。
生命的长河是多么的迂回,希望又是多么的雄壮。
5楼2017-05-15 09:08:31
