[交流] 细丝状材料观察圆形横截面如何制备金相样品

现有直径0.15mm细丝，材料铜-金，想要观察圆形横截面金相。请问有没有好的镶嵌方法？比如设计一个怎样的夹具，让细丝在夹具中保持绷直状态，夹具能在冷镶模具中垂直放置。

发自小木虫IOS客户端
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2017-05-12 16:17:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

wucy3657623

木虫 (正式写手)

芒果毛毛虫
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
绕一个方块整齐缠绕几圈。
磨抛时，先多磨一阵，磨到和底面垂直的地方后再抛光观察。
赞一下(1人) 回复此楼
专注金相30年.wucy365@outlook.com
2楼2017-05-12 20:07:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

好好好万小纤

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by lin09 at 2017-05-13 15:45:33
换个磨面就可以了

不太理解您 的意思，能否详述一下？
赞一下(1人) 回复此楼
4楼2017-05-13 20:42:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wucy3657623

木虫 (正式写手)

芒果毛毛虫
★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
好好好万小纤: 金币+4, 非常感谢您的回答，并以图示意。但我老师怕细丝这样缠绕一圈，比如竖直反向（紧贴长方形宽的这段细丝）的丝会产生挠度，就是微观上细丝并不是紧贴方块的表面。冷镶后再磨抛出来的端面可能就不是圆形了。 2017-05-15 15:45:11
引用回帖:
5楼: Originally posted by 好好好万小纤 at 2017-05-13 20:51:14
您的意思是放入冷镶时细丝与模具杯底不一定非要垂直，但磨抛时能出圆形横截面吗？肉眼可能观察不出来横截面是否够圆把。...

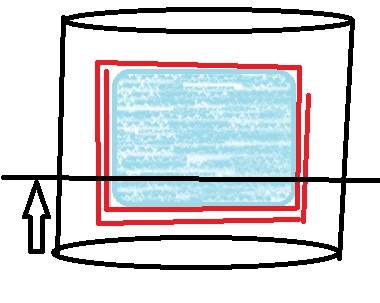

不要介意画风。

像图上这样子，红色是你的丝材。从底面一直磨到横线的位置再抛光。
细丝状材料观察圆形横截面如何制备金相样品
赞一下(1人) 回复此楼
专注金相30年.wucy365@outlook.com
7楼2017-05-13 22:47:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

lin09

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
换个磨面就可以了
赞一下 回复此楼
3楼2017-05-13 15:45:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

好好好万小纤

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by wucy3657623 at 2017-05-12 20:07:11
绕一个方块整齐缠绕几圈。
磨抛时，先多磨一阵，磨到和底面垂直的地方后再抛光观察。

您的意思是放入冷镶时细丝与模具杯底不一定非要垂直，但磨抛时能出圆形横截面吗？肉眼可能观察不出来横截面是否够圆把。
赞一下 回复此楼
5楼2017-05-13 20:51:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gengxin60
祝福
6楼2017-05-13 21:15:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蔡昌润

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
我感觉二楼说的方法很好啊，不圆你拿出来再摸摸不久圆了。而且可以把样品焊再一个东西上然后把这个东西竖着镶住。还有就是用fib在sem底下直接切你想看的截面就好了。

发自小木虫IOS客户端
赞一下 回复此楼
8楼2017-05-14 04:08:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

好好好万小纤

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by wucy3657623 at 2017-05-13 22:47:31
不要介意画风。

像图上这样子，红色是你的丝材。从底面一直磨到横线的位置再抛光。

...

谢谢您的解答，非常形象。但我老师怕细丝这样缠绕一圈，比如竖直反向（紧贴长方形宽的这段细丝）的丝会产生挠度，就是微观上细丝并不是紧贴方块的表面。冷镶后再磨抛出来的端面可能就不是圆形了。
赞一下 回复此楼
9楼2017-05-14 12:17:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

好好好万小纤

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by 蔡昌润 at 2017-05-14 04:08:54
我感觉二楼说的方法很好啊，不圆你拿出来再摸摸不久圆了。而且可以把样品焊再一个东西上然后把这个东西竖着镶住。还有就是用fib在sem底下直接切你想看的截面就好了。

我们目前遇到的难题就是，像您说的这个方法，什么样的夹具能保证细丝在夹具中是直的，而且夹具能立得住？
二楼的方法是理论上是挺好的，但我老师说细丝缠绕在块上时，在四个直角处不是得折吗，那竖直方向的细丝会产生挠度，就不一定是完全贴合块的表面，那细丝就不是垂直于冷镶模具的底面了。
赞一下 回复此楼
10楼2017-05-14 12:25:07
