[求助]
ICEM-CFD结构化网格划分圆弧处出现质量差的问题
|

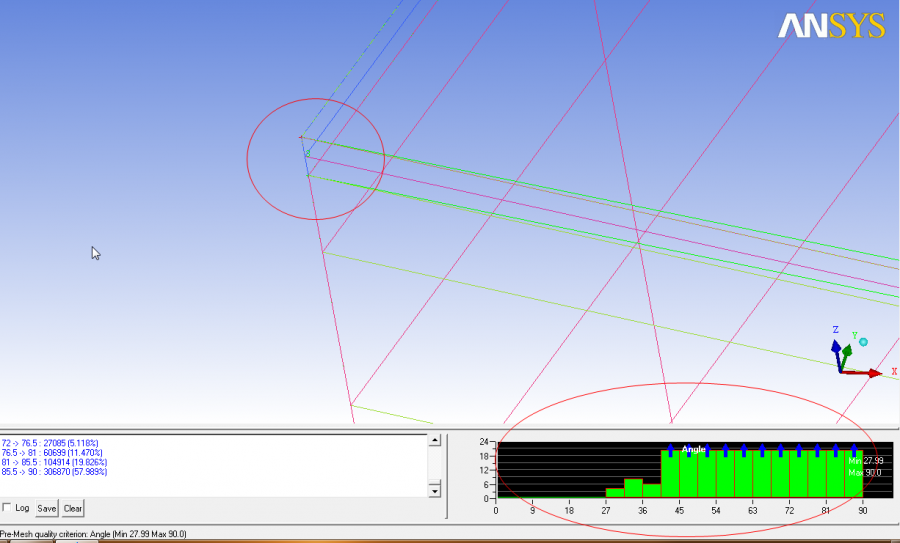

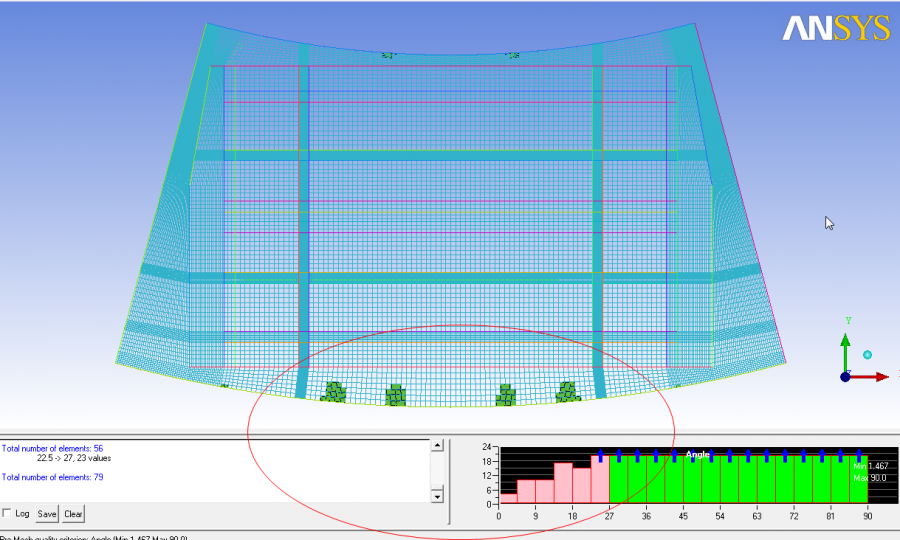

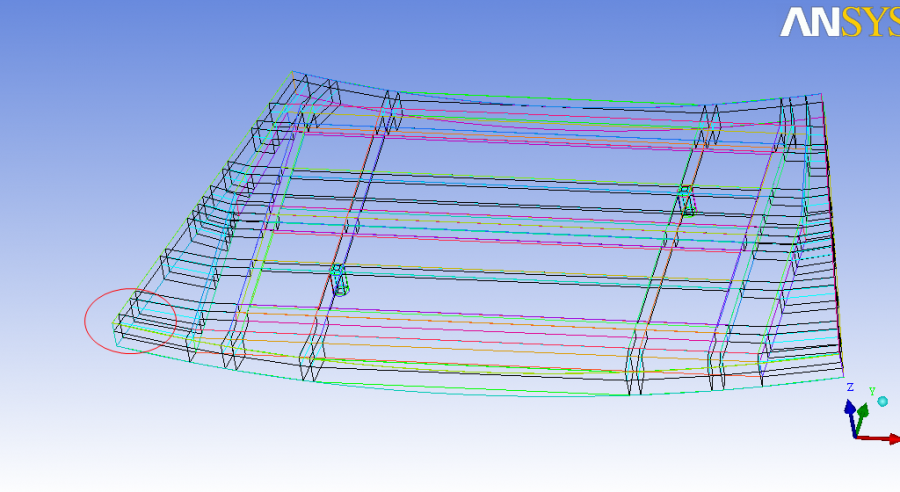

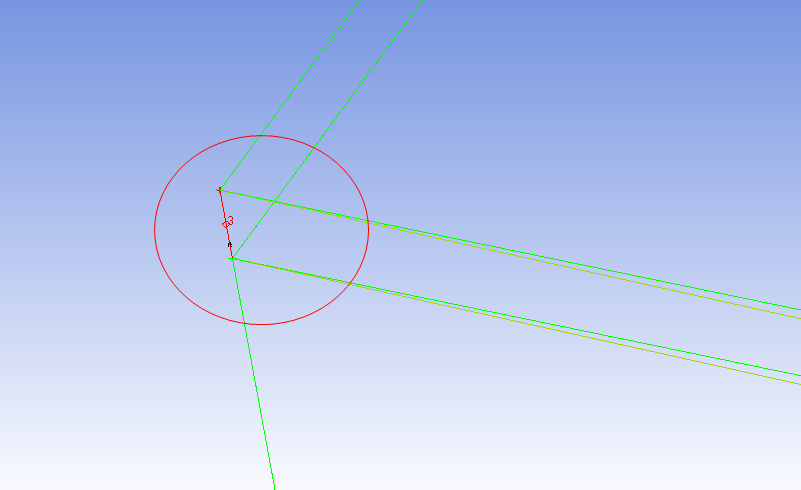

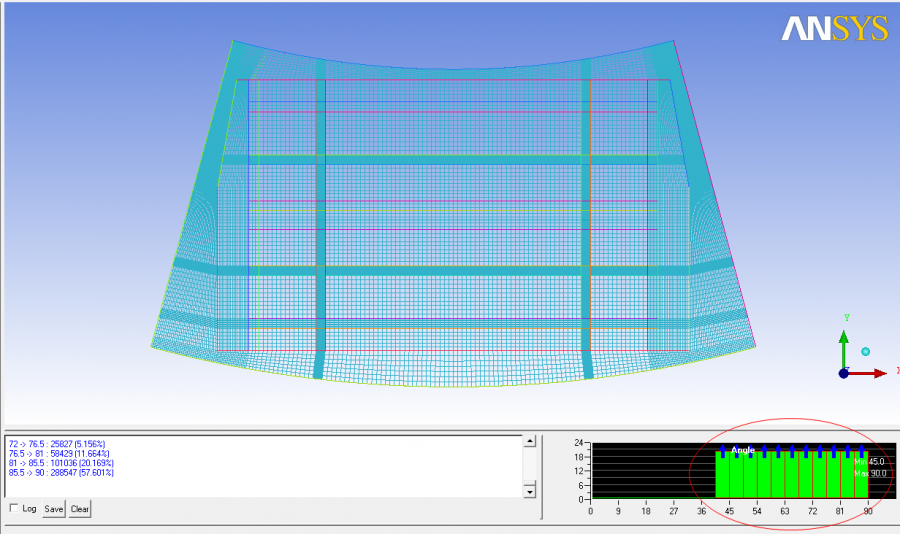

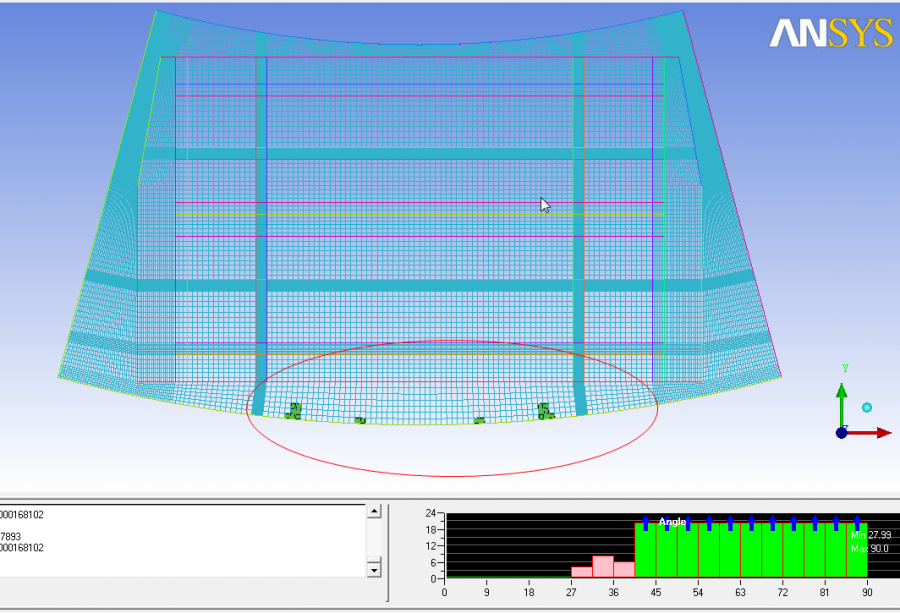

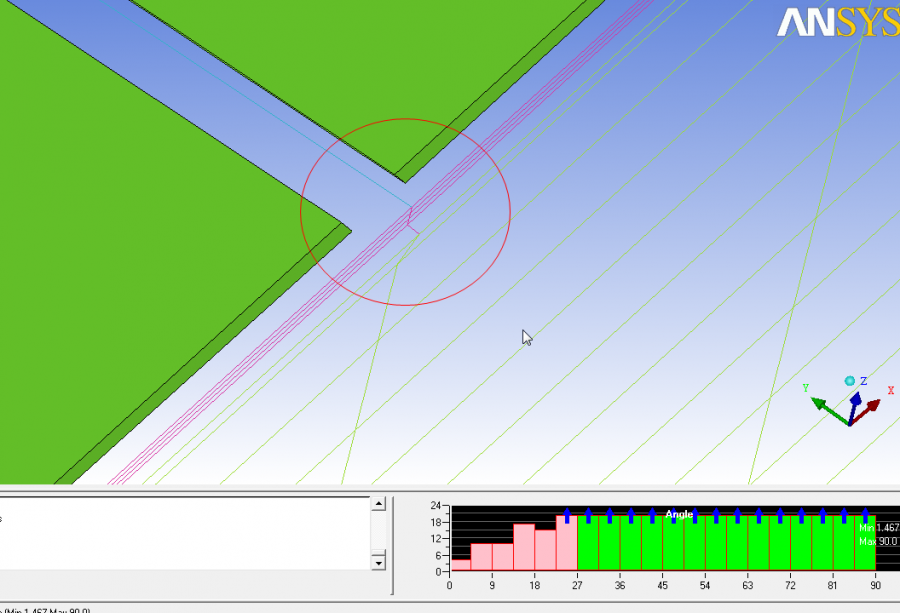

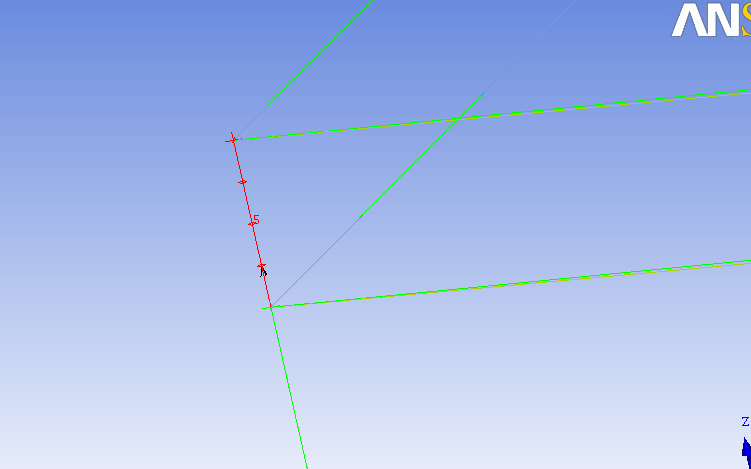

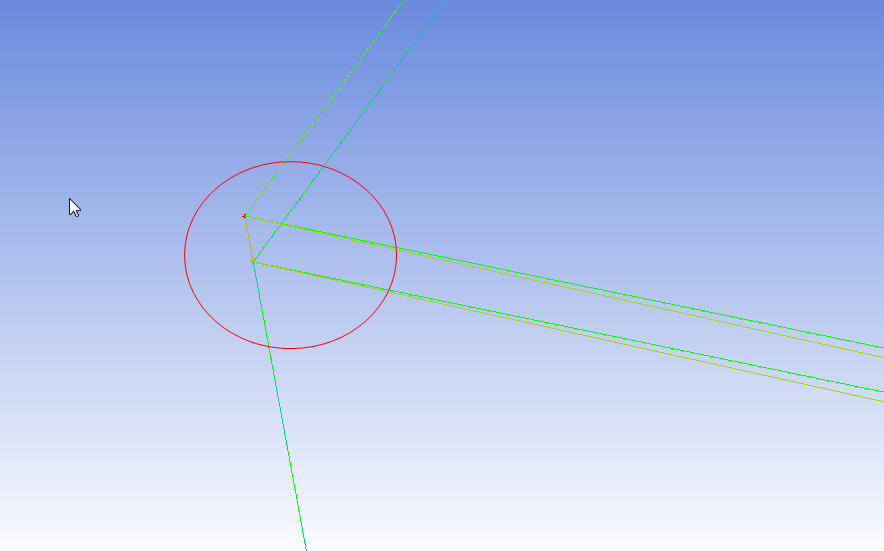

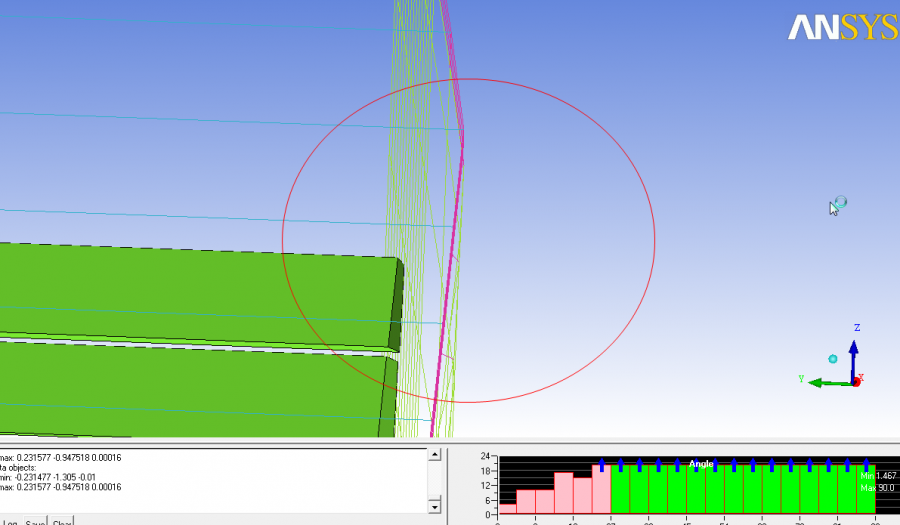

大家好，我用ICEM-CFD画网格出现了一些问题，毕设急着用，特来请教。图一是我画的BLOCK分块网格，总数在50万左右，质量检查：angle在40度以上，Determinant(2*2*2)在0.7以上，此时质量还可以。问题在于图四边界层网格我节点数设置为2个（相当于没有分层），用FLUENT进行动网格仿真时压力场达不到要求；所以我将其分了两层层设置了3个节点（这个层很薄的，0.16mm分了两层），结果angle质量下降了好多，如图5，6，7，8. 新划分的边界层网格出现了向内凹陷的情况；将边线分成四层时，质量就更差了。如图9，10，11，12.————我做的仿真最少也要划分四层才可以，我尝试过1.在几何模型中加三条线再一一映射，2.对边界层的侧面进行面与面的映射。 3.调整节点位置（左右移动一些距离）都没改善质量，为此特来求助大家。对了，忘了说了，那个边界是圆弧形的，取整圆的1/12得到的圆弧， 1.png  2.png  3.png  4.png  5.png  6.png  7.png  8.png  9.png  10.png  11.png  12.png |
