[求助] ICEM划分网格 已有2人参与

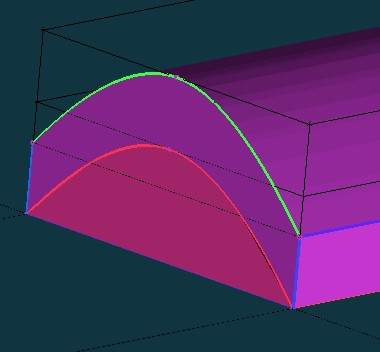

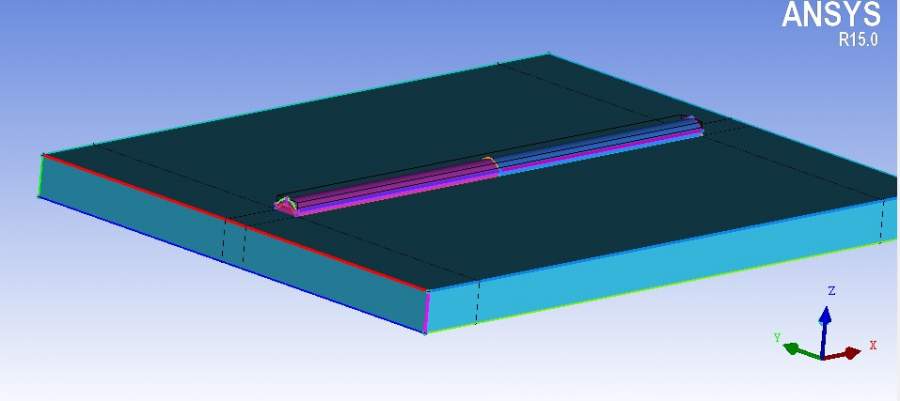

如图所示的模型,分块以后圆弧处应该怎么处理,网格质量会比较好

ICEM划分网格


ICEM划分网格-1
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

感谢参与,应助指数 +1
本帖仅楼主可见
2楼2017-05-12 16:10:56
已阅   申请计算强帖   回复此楼   编辑   查看我的主页

洋yang111111

新虫 (小有名气)

引用回帖:
2楼: Originally posted by 芮阿芮 at 2017-05-12 16:10:56
就按照线关联就可以了啊,没有什么其他的吧,你都切好了

可是关联完以后网格很乱,是我切的不对吗?具体怎么关联的能说一下吗?谢谢!
3楼2017-05-12 16:18:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

本帖仅楼主可见
4楼2017-05-12 16:20:17
已阅   申请计算强帖   回复此楼   编辑   查看我的主页

洋yang111111

新虫 (小有名气)

引用回帖:
4楼: Originally posted by 芮阿芮 at 2017-05-12 16:20:17
关联很乱就是你关联错了

那具体怎么关联的能说一下吗?谢谢
5楼2017-05-12 19:21:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx901023

至尊木虫 (职业作家)

【答案】应助回帖

感谢参与,应助指数 +1
你上传一下project给你看看把
其实我想说,以上结论是我瞎编的。。。
6楼2017-05-12 20:25:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

洋yang111111

新虫 (小有名气)

引用回帖:
6楼: Originally posted by lx901023 at 2017-05-12 20:25:22
你上传一下project给你看看把

就是这样划分的,之间上面的edge和上面的圆弧关联,下面的edge和下面的圆弧关联,网格很乱,谢谢指导!!!

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : project1.prj
  • 2017-05-19 14:52:01, 18.83 K
7楼2017-05-19 14:53:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx901023

至尊木虫 (职业作家)

【答案】应助回帖

引用回帖:
7楼: Originally posted by 洋yang111111 at 2017-05-19 14:53:44
就是这样划分的,之间上面的edge和上面的圆弧关联,下面的edge和下面的圆弧关联,网格很乱,谢谢指导!!!...

project文件是指整个网格文件,不止这一个啊。包涵了tin,uns等,你把你一整个文件压缩一下发上来。单独一个没有用

发自小木虫Android客户端
其实我想说,以上结论是我瞎编的。。。
8楼2017-05-19 18:05:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

洋yang111111

新虫 (小有名气)

引用回帖:
8楼: Originally posted by lx901023 at 2017-05-19 18:05:51
project文件是指整个网格文件,不止这一个啊。包涵了tin,uns等,你把你一整个文件压缩一下发上来。单独一个没有用
...

谢谢!

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : 1.rar
  • 2017-05-19 21:07:32, 17.56 K
9楼2017-05-19 21:07:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
