[求助] 网格求助！几何体很规则但是网格有坏点 已有2人参与

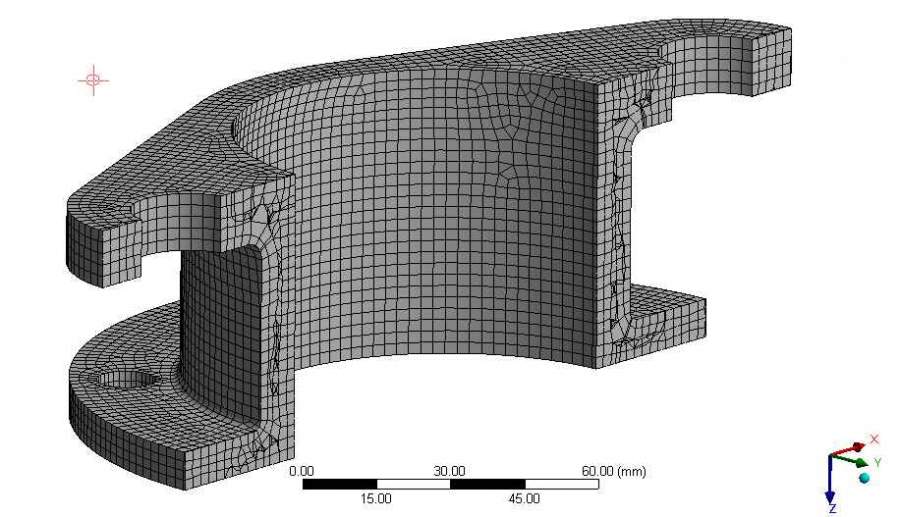

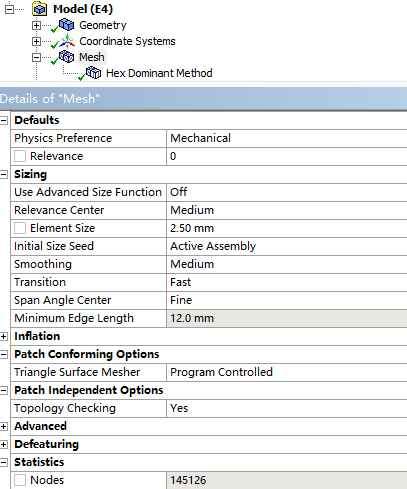

新手一枚，在处理一个很简单的几何体的时候，始终得不到高质量的网格，切开看发现有莫名其妙的坏点。我用的是workbench自带的网格工具，设置如下图所示。求高手指点！

网格求助！几何体很规则但是网格有坏点


网格求助！几何体很规则但是网格有坏点-1


网格求助！几何体很规则但是网格有坏点-2


发自小木虫Android客户端
回复此楼

» 猜你喜欢
1楼 2017-05-11 21:44:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Silly-雪儿

新虫 (初入文坛)
先将几何体切分，划分映射网格（我一般用命令流），这样得到的网格质量就比较高，希望对你有帮助。

发自小木虫IOS客户端
赞一下 回复此楼
2楼2017-05-12 07:44:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

飞翔的70

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by Silly-雪儿 at 2017-05-12 07:44:42
先将几何体切分，划分映射网格（我一般用命令流），这样得到的网格质量就比较高，希望对你有帮助。

谢谢，我一会再去图书馆找两本书看看几何体切割和映射的知识

发自小木虫Android客户端
赞一下 回复此楼
3楼2017-05-12 11:37:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

buaa_hw

银虫 (正式写手)
只能是多切，自己布种

发自小木虫Android客户端
赞一下 回复此楼
4楼2017-05-12 13:23:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

飞翔的70

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by buaa_hw at 2017-05-12 13:23:59
只能是多切，自己布种

谢谢

发自小木虫Android客户端
回复此楼
5楼2017-05-14 07:49:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qing520417

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
建议使用有限元前处理软件ANSA划分网格
赞一下 回复此楼
If I should see you，after long years.How should I greet, with tears, with silence.
6楼2017-05-14 15:15:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx901023

至尊木虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
如果有几何，我愿意试一试
赞一下 回复此楼
其实我想说，以上结论是我瞎编的。。。
7楼2017-05-14 16:44:10
