小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 热处理 » 合金钢淬火金相组织辨析
111/2返回列表12下一页
查看: 2496  |  回复: 10
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

yi_liu

铜虫 (初入文坛)

[求助] 合金钢淬火金相组织辨析 已有5人参与

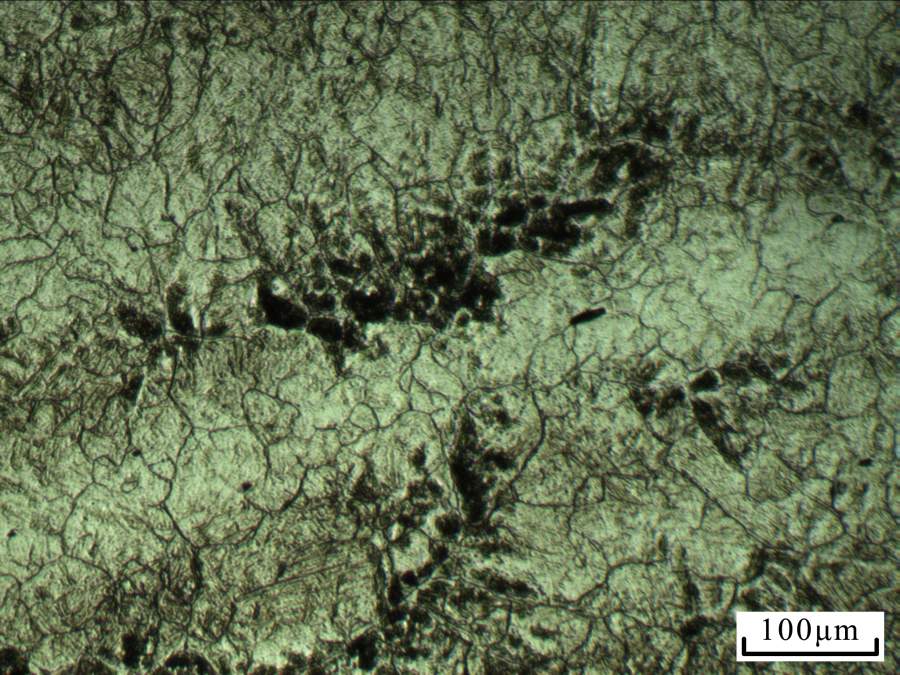

RT。合金钢的成分如下图所示，进行了1030℃真空气淬，通过4%硝酸酒精溶液腐蚀，想咨询各位金相图中（一个100倍，一个400倍）出现的黑色的聚集物是什么？是什么原因导致？

合金钢淬火金相组织辨析


合金钢淬火金相组织辨析-1


合金钢淬火金相组织辨析-2
回复此楼

» 猜你喜欢
1楼 2017-05-11 19:42:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

《草原的风》

至尊木虫 (职业作家)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
yi_liu: 金币+2, ★★★很有帮助 2017-05-13 00:00:07
从化学成分看，你这个应该是美国AISI标准钢号H13、或者我国GB标准钢号4Cr5MoVSi、或者日本JIS标准钢号SKD61吧？不过好像Cr的含量有些偏高。如果是这样子的牌号，我感觉你的1030淬火温度有些偏低，合金元素溶入奥氏体没有完全均匀化，正常的应该是1100～1150℃。所以我认为是化学成分偏析所致，导致试样浸蚀剂腐蚀的不均匀产生的，如果是其他物质，就不会跨越晶界的，如图红圈箭头示意：
合金钢淬火金相组织辨析-3
赞一下(1人) 回复此楼
稀里糊涂是最高境界
7楼2017-05-11 23:49:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
yi_liu: 金币+3, ★★★很有帮助, 给了一个查找方向，谢谢! 2017-05-11 21:59:03
个人感觉这些黑色的区域不是什么聚集物，而是蜂窝状的孔洞，由于对光线的散射导致在视场中显得发黑。
赞一下 回复此楼
2楼2017-05-11 20:25:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yi_liu

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by peterflyer at 2017-05-11 20:25:25
个人感觉这些黑色的区域不是什么聚集物，而是蜂窝状的孔洞，由于对光线的散射导致在视场中显得发黑。

制样的过程是做好酚醛树脂镶嵌后用400目、800目、1500目砂纸打磨，然后金刚石颗粒抛光。你的意思是在打磨过程中没磨好导致出现孔洞吗？还是说这种材料的性质？因为我在一个试样上能找到较多的这种黑色的区域。
赞一下 回复此楼
3楼2017-05-11 21:14:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer
引用回帖:
3楼: Originally posted by yi_liu at 2017-05-11 21:14:13
制样的过程是做好酚醛树脂镶嵌后用400目、800目、1500目砂纸打磨，然后金刚石颗粒抛光。你的意思是在打磨过程中没磨好导致出现孔洞吗？还是说这种材料的性质？因为我在一个试样上能找到较多的这种黑色的区域。...

不是打磨造成的。个人认为是由于材料原来存在于这些地方的物质比较容易地被腐蚀掉了。
赞一下 回复此楼
4楼2017-05-11 21:16:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yi_liu

铜虫 (初入文坛)
引用回帖:
4楼: Originally posted by peterflyer at 2017-05-11 21:16:46
不是打磨造成的。个人认为是由于材料原来存在于这些地方的物质比较容易地被腐蚀掉了。...

按理说淬火后应该是针状、板条状马氏体和碳化物，但碳化物的尺寸肯定没有图中区域那么大，那就只能是马氏体了，其他区域的马氏体还没腐蚀出来但这部分已经变黑了？是由于偏析造成的吗？
赞一下 回复此楼
5楼2017-05-11 21:30:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer
引用回帖:
5楼: Originally posted by yi_liu at 2017-05-11 21:30:13
按理说淬火后应该是针状、板条状马氏体和碳化物，但碳化物的尺寸肯定没有图中区域那么大，那就只能是马氏体了，其他区域的马氏体还没腐蚀出来但这部分已经变黑了？是由于偏析造成的吗？...

有可能，但也可能是此处的应力较大造成的。
赞一下 回复此楼
6楼2017-05-11 21:31:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yi_liu

铜虫 (初入文坛)
引用回帖:
7楼: Originally posted by 《草原的风》 at 2017-05-11 23:49:02
从化学成分看，你这个应该是美国AISI标准钢号H13、或者我国GB标准钢号4Cr5MoVSi、或者日本JIS标准钢号SKD61吧？不过好像Cr的含量有些偏高。如果是这样子的牌号，我感觉你的1030淬火温度有些偏低，合金元素溶入奥氏体 ...

组织偏析是只由铸造造成还是和热处理也有关系呢？

发自小木虫Android客户端
赞一下 回复此楼
8楼2017-05-12 13:17:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lin187151060

新虫 (初入文坛)

【答案】应助回帖

★
yi_liu: 金币+1, ★有帮助 2017-05-17 15:13:53
是不是过腐蚀了？
赞一下 回复此楼
9楼2017-05-16 10:33:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jakezs

铁虫 (初入文坛)

【答案】应助回帖

★
yi_liu: 金币+1, ★有帮助 2017-05-17 15:14:16
腐蚀过深，一般磨面耐腐蚀程度不同，引起的腐蚀过深
赞一下 回复此楼
workhardplayhard
10楼2017-05-16 10:43:03
