[求助]
fluent边界条件设置
|
|

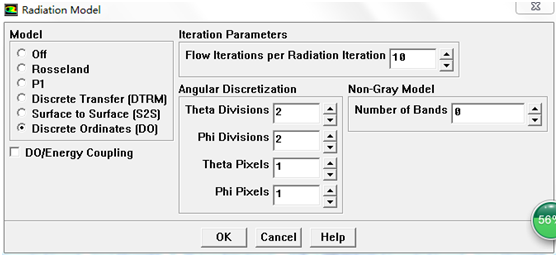

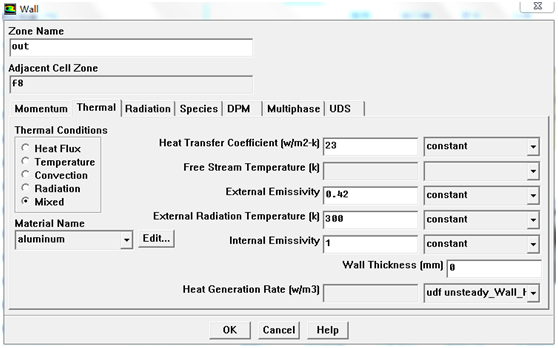

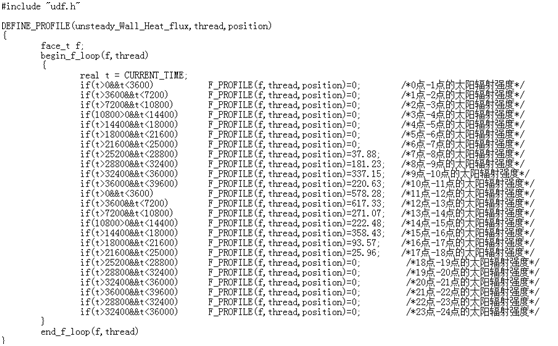

我模拟的是是一个保温墙体，墙体内表面是第三类边界条件， 定义了壁面的对流换热系数和流体温度，墙体外表面是有对流和太阳辐射。 1. 外表面有对流和辐射，我应该用mixed来定义边界条件，对于太阳辐射强度，我打算变成热流密度，所以我写了udf，如下 因为我的室外温度的udf是从0点开始计算的，所以热流密度是不是也得从0点开始写？我上面的ufd对时间t应该没问题吧？ 2．太阳辐射是不是要打开辐射模型？应该选用DO模型吧？DO模型的参数怎么填写？ 3.在设置外壁面边界条件时，需要输入两个udf（室外温度和热流密度也就是热产生率），但是我的udf是能输入一个，当输入第二个后，第一个就被覆盖了？即便是只输入温度变化的udf，确定后会出现错误，提示： Error: CAR: invalid argument [1]: wrong type [not a pair] Error Object: () （我的是fluent6.3 我直接模拟非稳态，没有模拟稳态，没有问题吧)  问题1.png  问题2.png  问题3.png |
