[求助]
ansys如何将shell181单元施加bonding condition
|
|

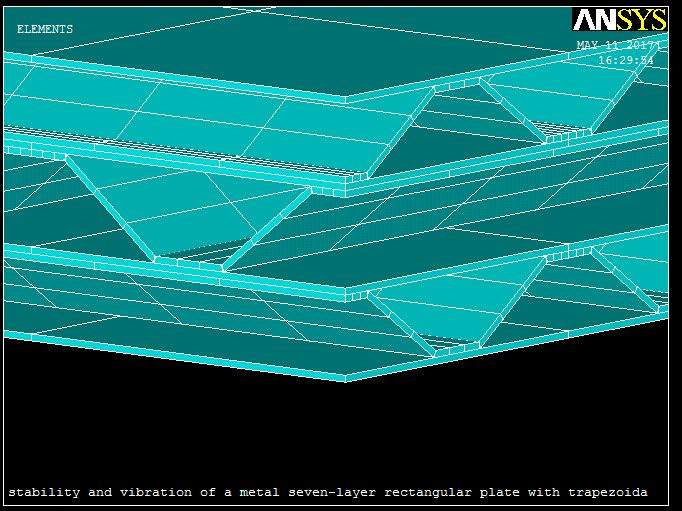

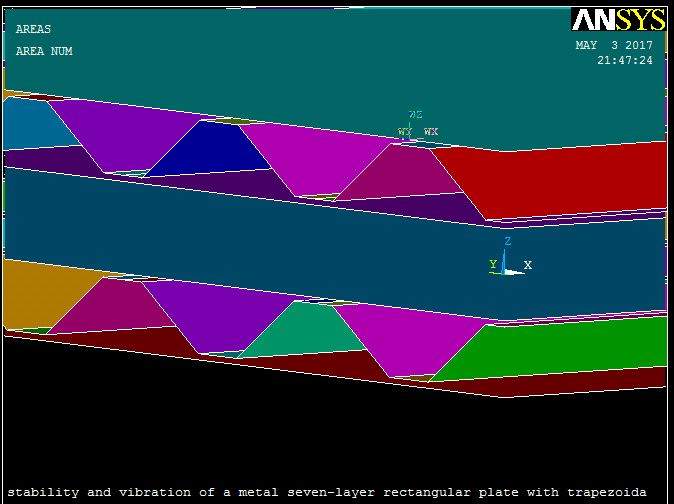

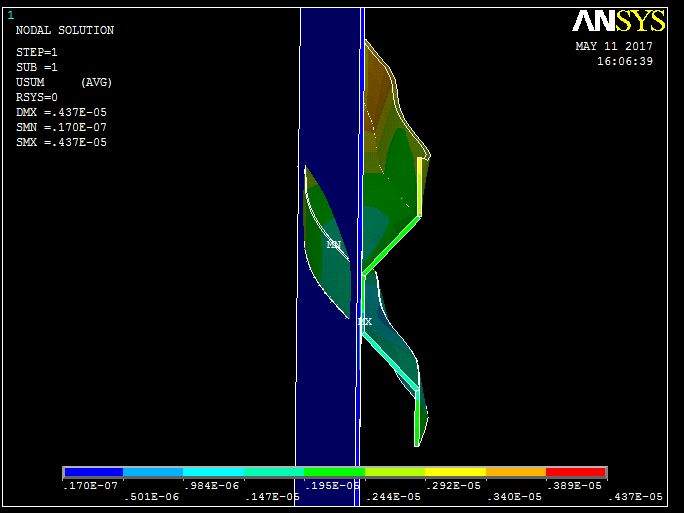

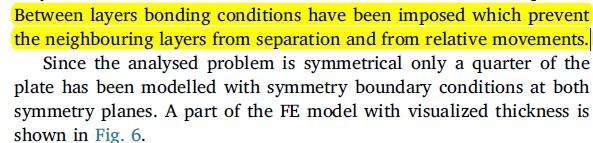

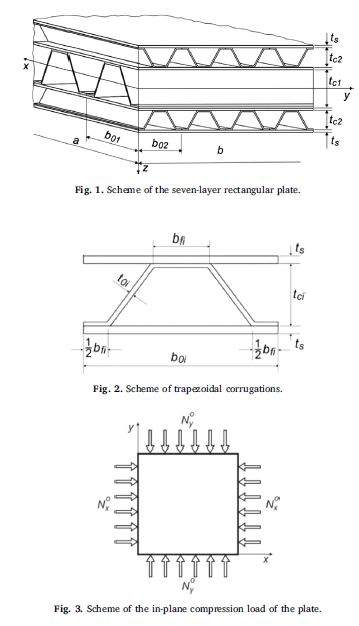

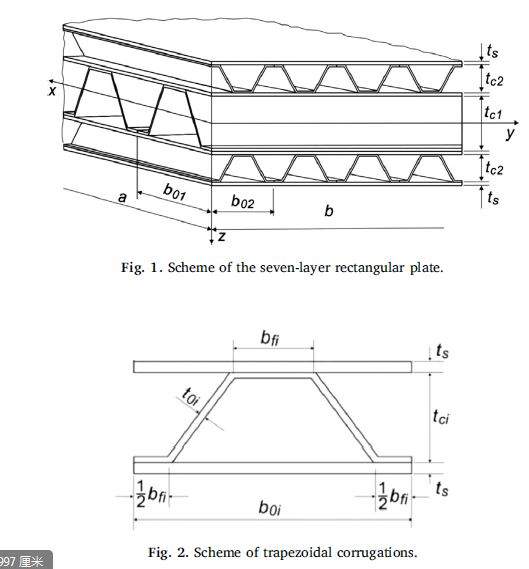

各位大神求助！！！我是ANSYS新手，本科毕设正在做一个复合材料七层梯形夹芯板的自振和屈曲分析，老师给了一篇外文文章，要求重复文中的计算结果。 文中要求建立的模型示意图如图1和2。我是这样做的：用ANSYS一共建立了四个平面和三个梯形折边面，由于要求要用shell181单元划分网格，并且每一层还有厚度，所以在建立七个面的几何模型时，面与面之间我都留了一个厚度的间隔，如图3。几何模型建立完后，定义了shell181单元，并通过sectype,1,shell$secdata,0.8命令来定义截面类型与截面尺寸，使得每一层单元都有厚度0.8。划分网格后的有限元模型如图4。但是，问题来了！在做了屈曲分析后，屈曲模态显示表明：层与层之间竟然出现了如图5的分层情况，力在层与层之间没有传递，这明显不对啊！！细细研究我发现，每一层单元的节点之间并没有连接在一起，而是和面一样有一个厚度的间隔。文章中有一句话，如图6，说是在相邻层之间施加了bonding condition（黏接条件）以防止层与层之间的相对滑动。我想就是我没有施加黏接，才会出现力不在层之间传递的情况。 所以，请教各位前辈！ANSYS11.0中如何实现将两个有一定间隔的面连接起来使之有相同的受力情况，好比固结在一起做相同的响应。我也看了论坛里的类似回答要用contact命令或者节点耦合来实现，我试着创立contact pair，但还是不起作用，分析结果显示还是和图5那样，不知道是不是我理解上有错误，跪求各位前辈指教哇！！！  （我是新虫，金币不多，但全给了。。请各位前辈指教哇！！！） 示意图2.JPG  夹芯板示意图.JPG  梯形夹心层.JPG  111.JPG  首次创建了接触对.JPG  222.JPG |
